CoopGame02-武器1

type: Post
status: Published
date: 2022/10/02
slug: CoopGame02
summary: UE4 C++多人游戏入门
category: Unreal

导入资产

下载源文件,密码:zmingu
导入CoopGame\Content\Weapons文件夹到项目Content目录

创建武器

创建武器类

创建武器C++类SWeapon,继承Actor的。

/*SWeapon.h*/

//武器的骨骼网格体
UPROPERTY(VisibleAnywhere,BlueprintReadOnly,Category="Weapon")
class USkeletalMeshComponent* SKMeshComp;

/*SWeapon.cpp*/

ASWeapon::ASWeapon()
{
    SKMeshComp = CreateDefaultSubobject<USkeletalMeshComponent>(TEXT("SKMeshComp"));
    RootComponent = SKMeshComp;
}

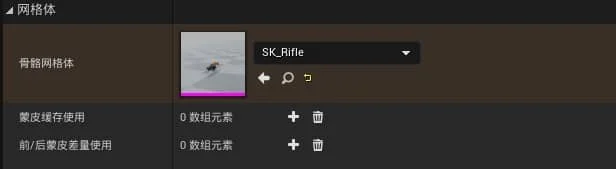

创建继承SWeapon武器类的蓝图类BP_SWeapon，并选择设置武器的骨骼网格体SK_Rifle.

为角色生成武器

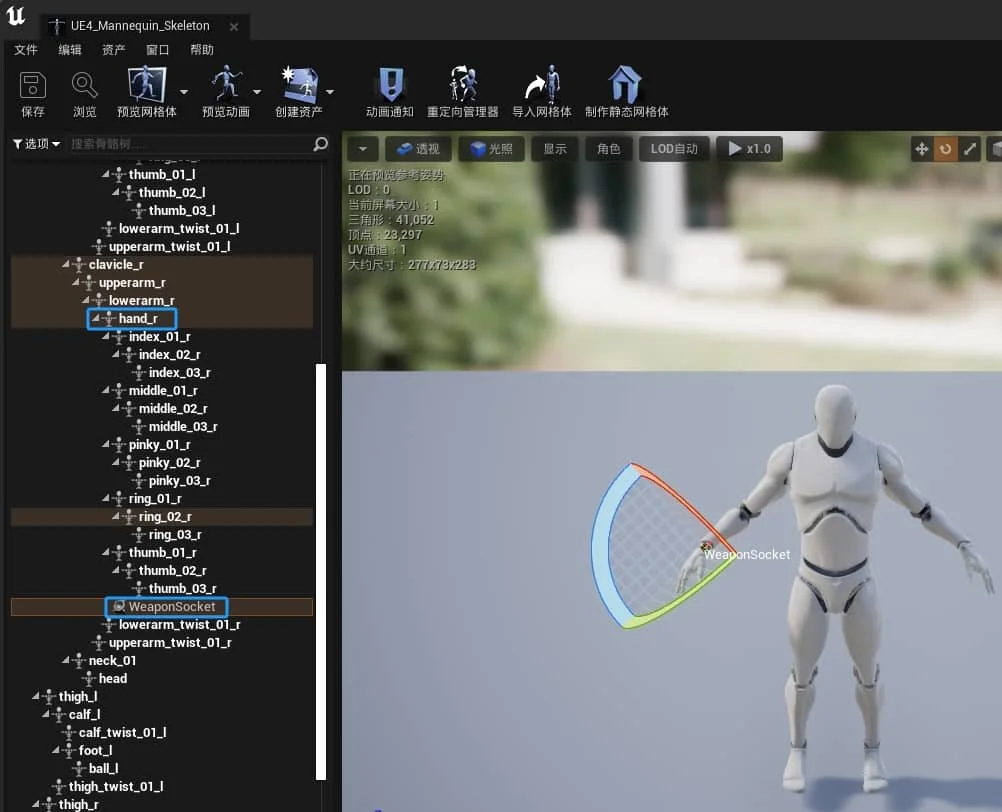

在角色骨骼的hand_r右键添加名为WeaponSocket武器的骨骼插槽。

在SCharacter编写代码将武器生成到玩家手上的名为WeaponSocket的插槽上。

/*SCharacter.h*/

//当前武器
UPROPERTY(BlueprintReadOnly)
class ASWeapon* CurrentWeapon;
//需要生成的武器类
UPROPERTY(EditDefaultsOnly, Category = "Player")
TSubclassOf<ASWeapon> StarterWeaponClass;
//武器插槽名
UPROPERTY(VisibleDefaultsOnly, Category = "Player")
FName WeaponAttachSocketName;

/*SCharacter.cpp*/

/*引入武器类*/
#include "SWeapon.h"

/*在ASCharacter()构造函数中添加*/
//玩家骨骼上的武器插槽名
    WeaponAttachSocketName = "WeaponSocket";

/*在BeginPlay()函数中添加*/
/*
* 生成默认的武器。
*/
//设置生成参数。
FActorSpawnParameters SpawnParams;
SpawnParams.SpawnCollisionHandlingOverride = ESpawnActorCollisionHandlingMethod::AlwaysSpawn;
//生成当前武器。
CurrentWeapon = GetWorld()->SpawnActor<ASWeapon>(StarterWeaponClass, FVector::ZeroVector, FRotator::ZeroRotator, SpawnParams);
if (CurrentWeapon)
{
    //如果当前武器已经有了，设置武器拥有者为当前玩家，将武器依附到武器插槽。
    CurrentWeapon->SetOwner(this);
    CurrentWeapon->AttachToComponent(GetMesh(), FAttachmentTransformRules::SnapToTargetNotIncludingScale, WeaponAttachSocketName);
}

*在角色蓝图类中设置要生成的武器类StarterWeaponClass的类默认值为BP_SWeapon

调整武器位置

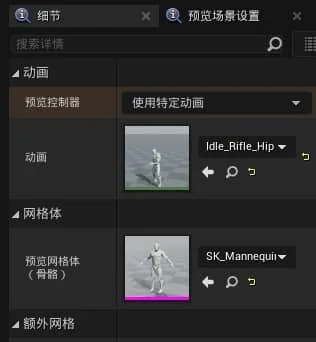

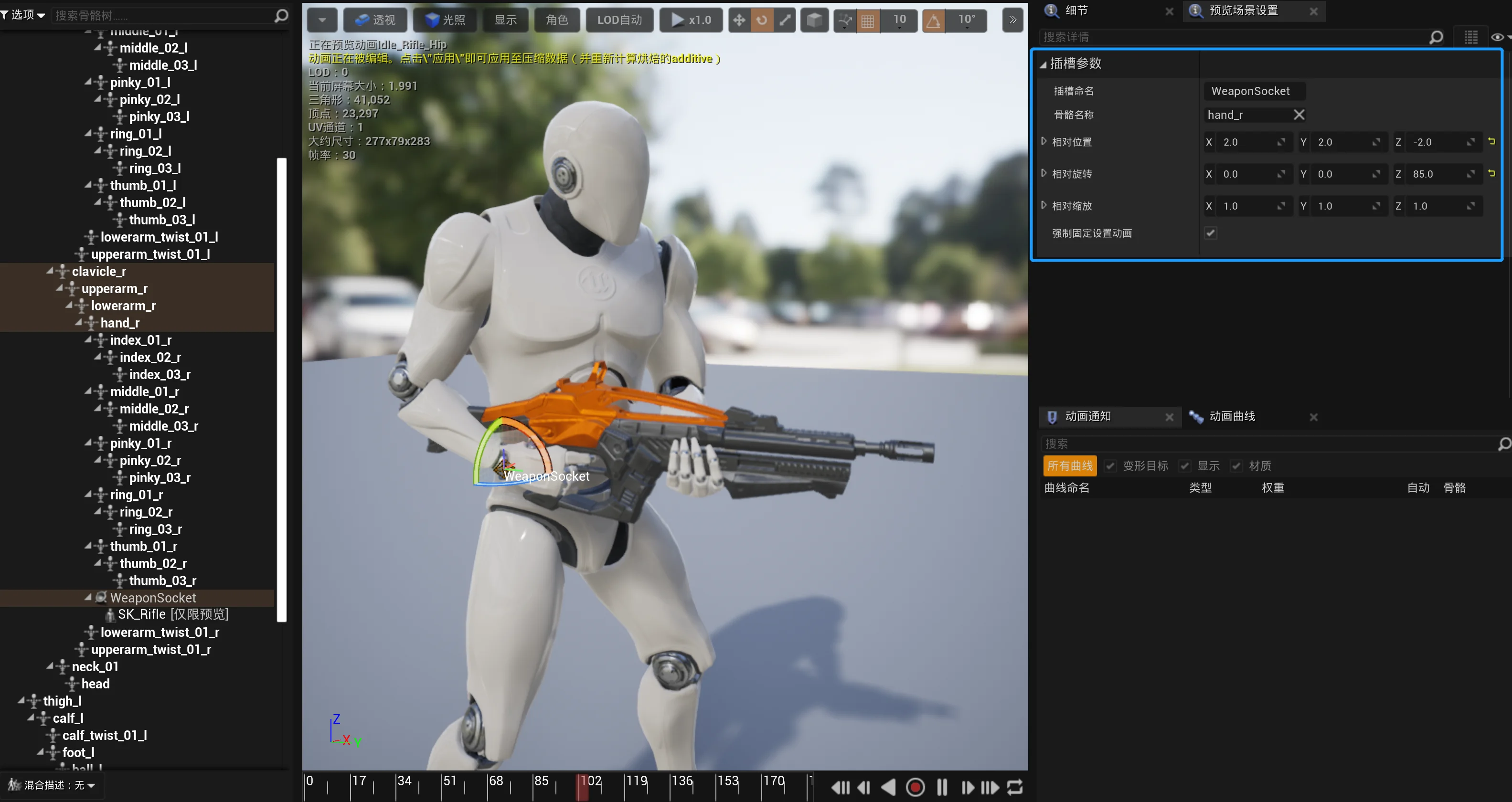

在人物骨骼的武器骨骼插槽WeaponSocket右键添加预览资产SK_Rifle，在右侧选择预览动画选Idle_Rifle_Hip
调整插槽位置使武器位置正确。

武器开火

在武器类SWeapon中编写开火函数

/*SWeapon.h*/

//开火函数
UFUNCTION(BlueprintCallable,Category="Weapon")
void Fire();

/*SWeapon.cpp*/

/*引入绘制调试射线助手类*/
include "DrawDebugHelpers.h"

/*定义Fire()函数*/
void ASWeapon::Fire()
{
    AActor* WeaponOwner= GetOwner();
    if (WeaponOwner)
    {
        /*
         * 弹道的起点和终点
         */
        FVector EyeLocation;
        FRotator EyeRotator;
        //弹道起点 = 玩家摄像头位置
        Cast<APawn>(Owner)->GetActorEyesViewPoint(EyeLocation,EyeRotator);
        //弹道终点 = 起点位置 + （方向 * 距离）
        FVector TraceEnd = EyeLocation + (EyeRotator.Vector() * 1000);

        /*
         *打击和碰撞
         */
        //打击结果（里面能存储射线打击到的一些信息）
        FHitResult Hit;
        //查询参数
        FCollisionQueryParams QueryParams;
        //查询参数设置忽略武器自身和拥有武器的玩家
        QueryParams.AddIgnoredActor(this);
        QueryParams.AddIgnoredActor(WeaponOwner);
        //查询参数启用复合追踪
        QueryParams.bTraceComplex = true;
        //判断是否弹道射线打到东西，单射线查询通道（打击结果，射线开始位置，射线结束位置，碰撞通道，查询参数）
        bool bHit = GetWorld()->LineTraceSingleByChannel(Hit,EyeLocation,TraceEnd,ECC_Visibility,QueryParams);
        //如果射线打到东西
        if (bHit)
        {
            //处理击中事件,待编写
        }
        //把射线检测绘制出来
        DrawDebugLine(GetWorld(),EyeLocation,TraceEnd,FColor::Red,false,1,0,1);
    }
}

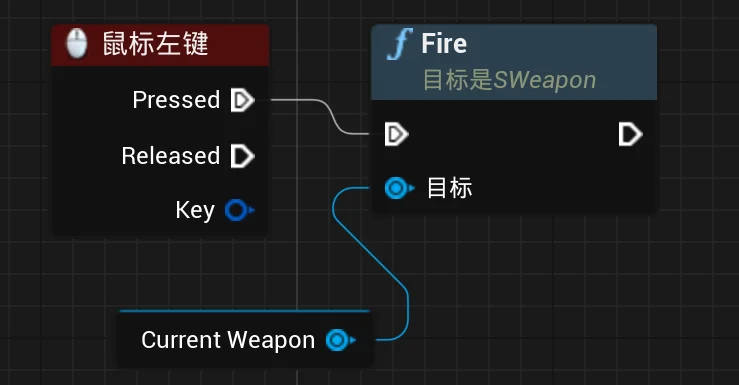

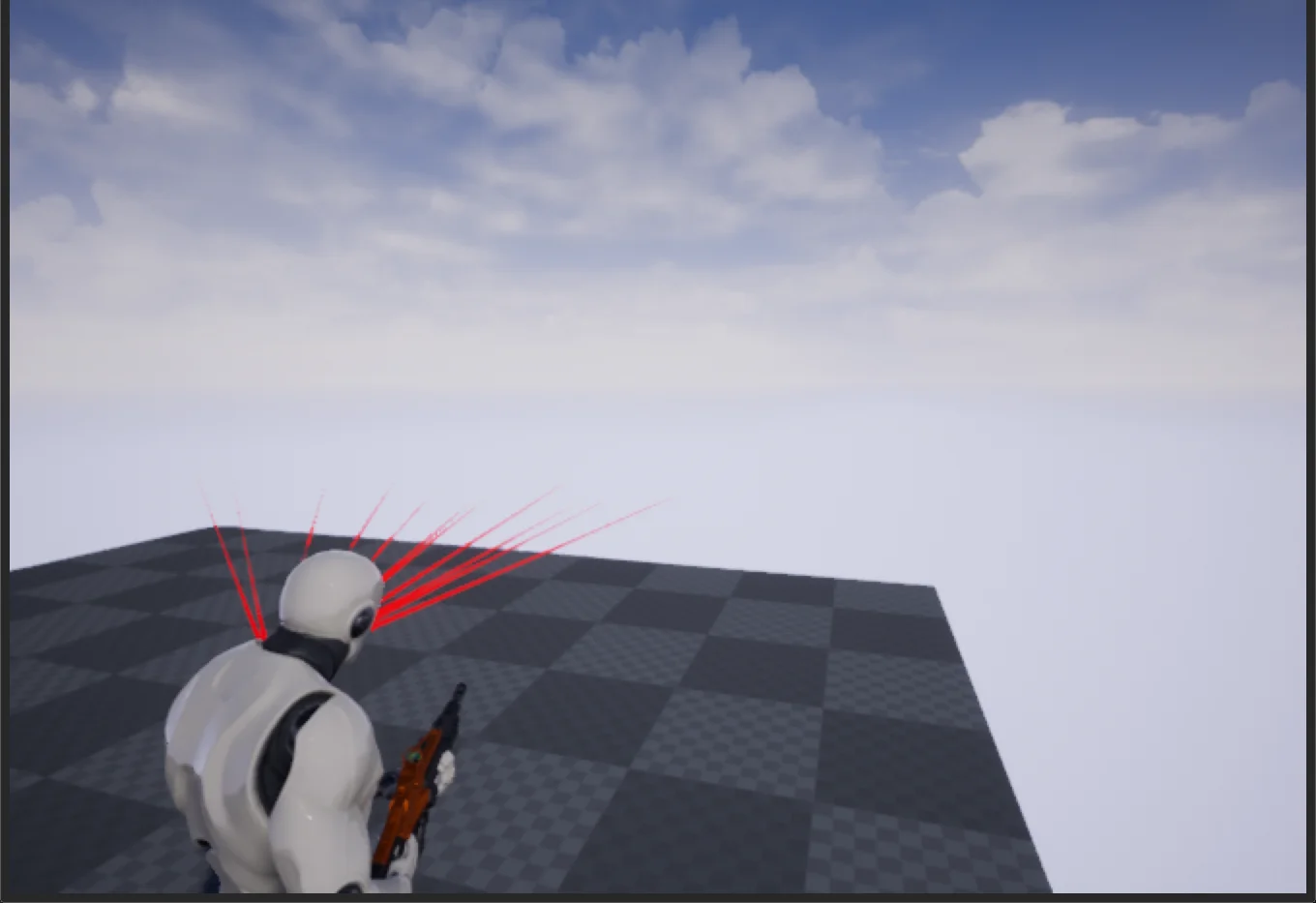

在角色蓝图BP_SCharacter使用鼠标左键事件调用武器的开火函数，此时开火可见从玩家身上摄像机发出的射线。(右键搜索CurrentWeapon变量,从该变量调用Fire()函数)

使开火产生伤害

武器类中添加伤害类型变量

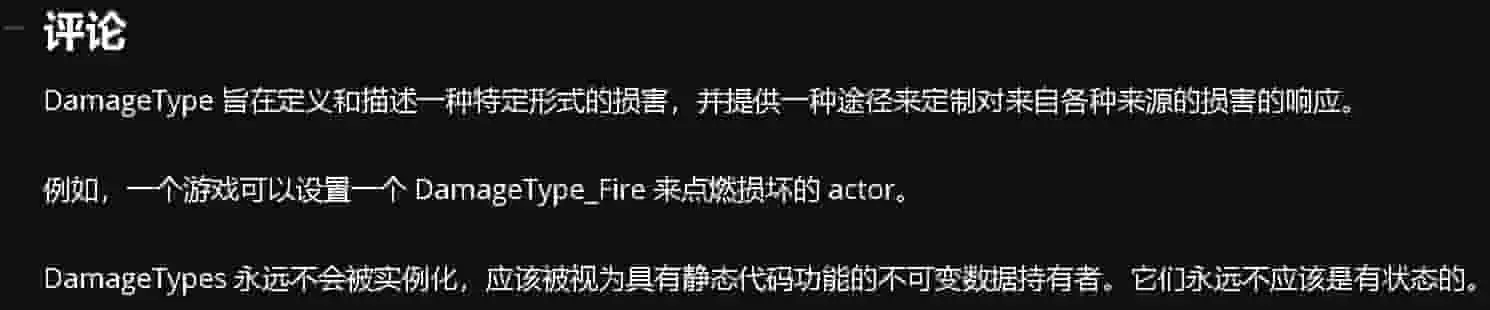

1. 伤害类型介绍:

/*SWeapon.h*/

//伤害类型
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
TSubclassOf<UDamageType> DamageType;

/*SWeapon.cpp*/

/*补充射线击中需要处理的事情*/
//如果射线打到东西
if (bHit)
{
    //应用点状伤害(被伤害的Actor，要应用的基础伤害，受击方向，描述命中的碰撞或跟踪结果，照成伤害的控制器（例如射击武器的玩家的控制器）,实际造成伤害的Actor,伤害类型)
    UGameplayStatics::ApplyPointDamage(Hit.GetActor(),20,EyeRotator.Vector(),Hit,WeaponOwner->GetInstigatorController(),this,DamageType);
}

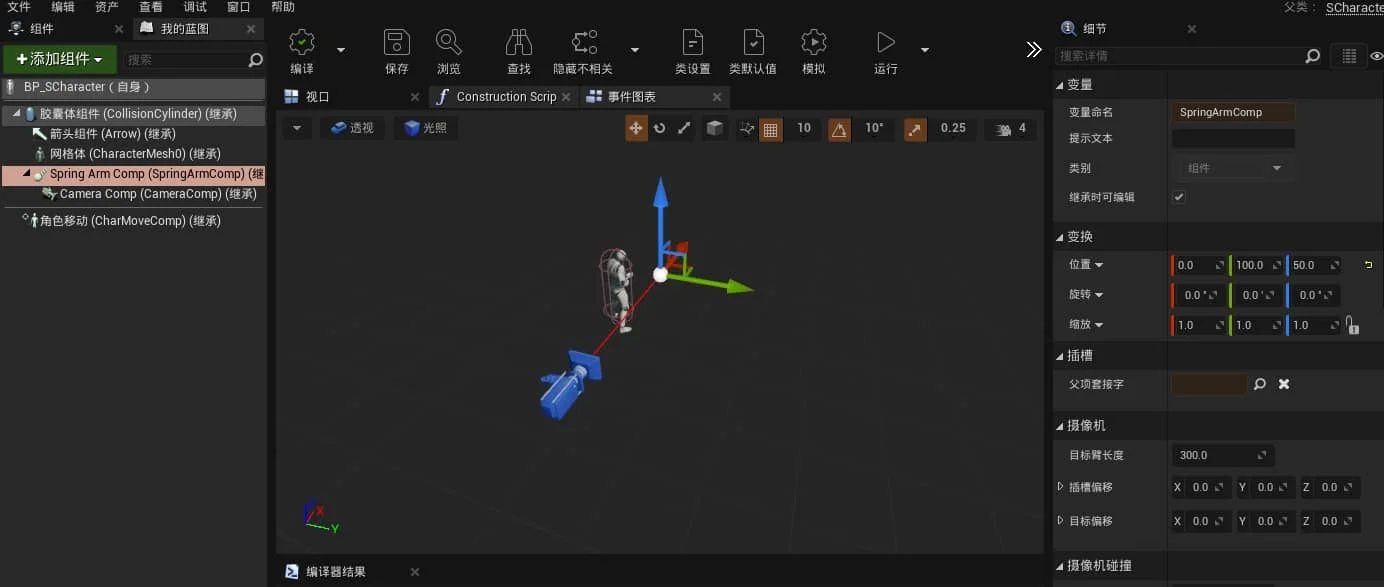

这里调一下角色身上的弹簧臂的位置,让待会更好观察并测试代码结果.

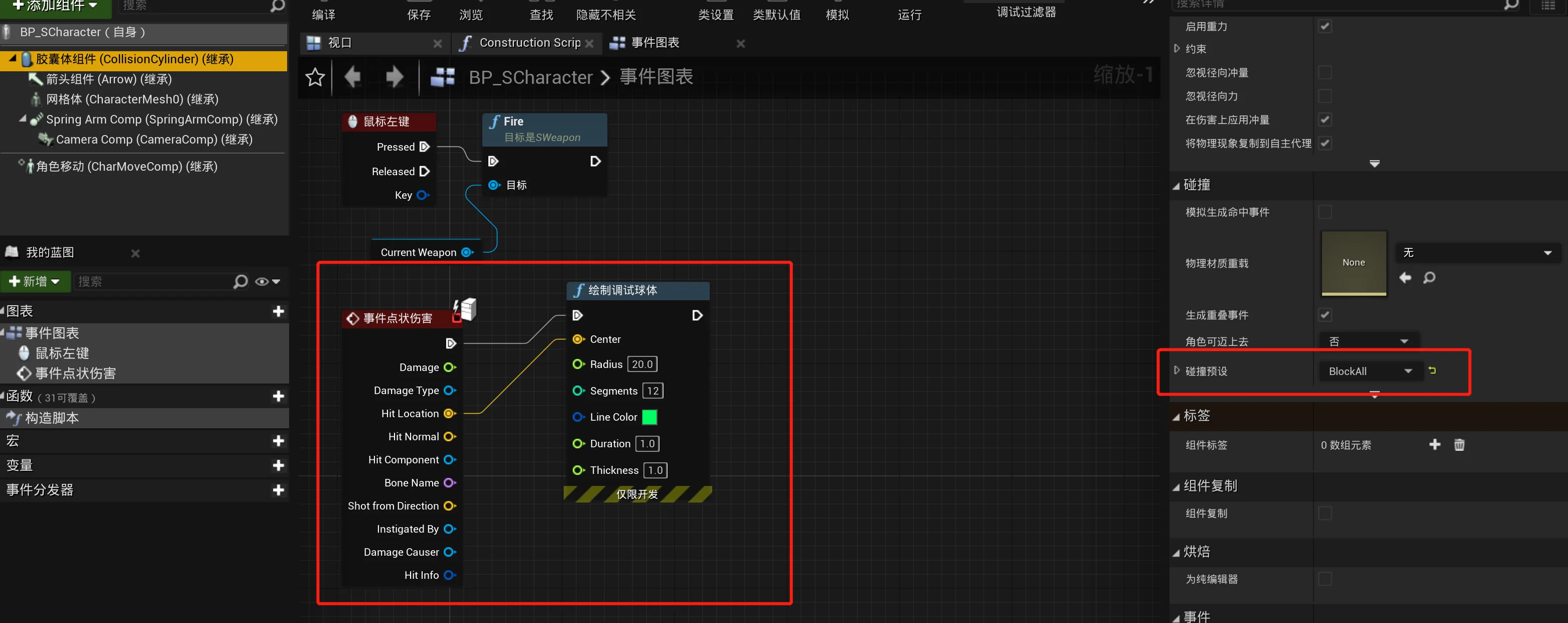

在角色蓝图类BP_SCharacter，添加事件点状伤害并绘制调试球体，将网格体碰撞打开,

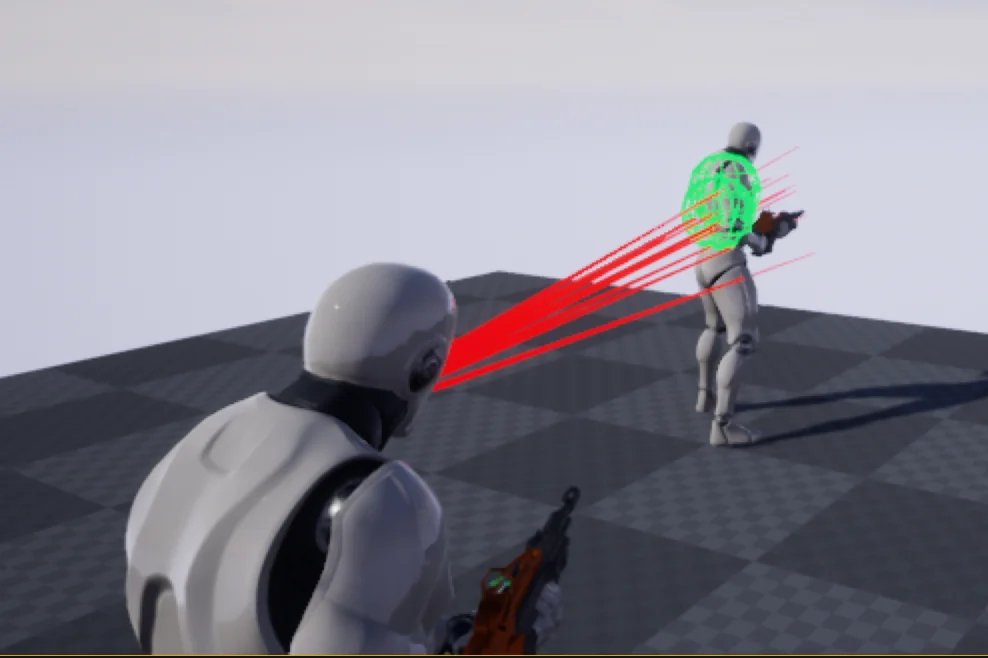

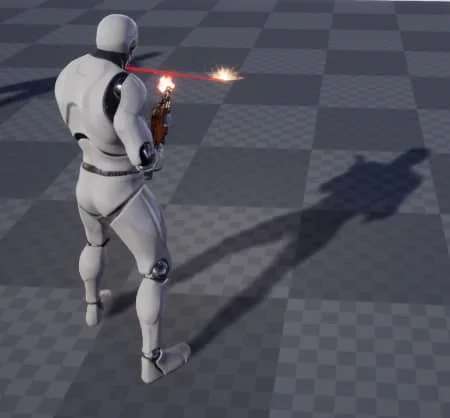

1. 在场景中拖入BP_SCharacter测试射击结果。

开火特效

枪口特效和击中特效

导入武器特效资产,目录WeaponEffects,并编写SWeapon武器类。

/*SWeapon.h*/

//枪骨骼上的枪口骨骼名
UPROPERTY(VisibleDefaultsOnly,BlueprintReadOnly,Category="Weapon")
FName MuzzleSocketName;

//枪口特效
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
class UParticleSystem* MuzzleEffect;

//击中特效
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
class UParticleSystem* ImpactEffect;

/*SWeapon.cpp*/

/*引入特效相关头文件*/
#include "Kismet/GameplayStatics.h"

/*ASWeapon()构造函数设置枪口骨骼的插槽名*/
MuzzleSocketName = "MuzzleSocket";

/*Fire()函数的if(WeaponOwner)判断中添加*/
if (MuzzleEffect)
{
    //生成特效并附加到组件上的某个骨骼上,参数为(粒子特效，要依附的组件，生成的命名点)
    UGameplayStatics::SpawnEmitterAttached(MuzzleEffect,SKMeshComp,MuzzleSocketName);
}

if (ImpactEffect)
{
    //在生成特效在某个位置,参数为（生成的世界，粒子特效，世界位置，世界旋转）——SpawnEmitterAtLocation有三个重载。
    UGameplayStatics::SpawnEmitterAtLocation(GetWorld(),ImpactEffect,Hit.ImpactPoint,Hit.ImpactPoint.Rotation());
}

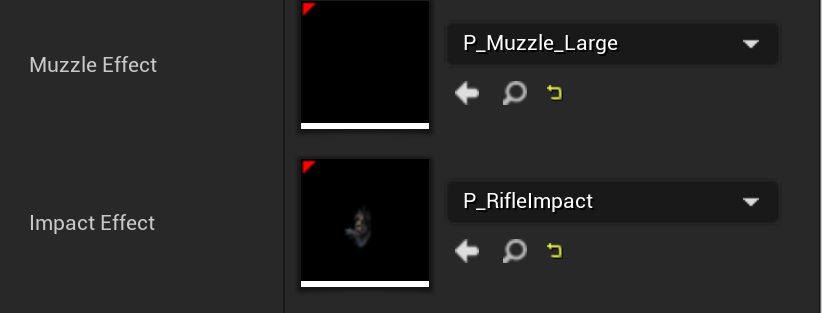

BP_SWeapon蓝图类设置特效的默认值如下，并测试。

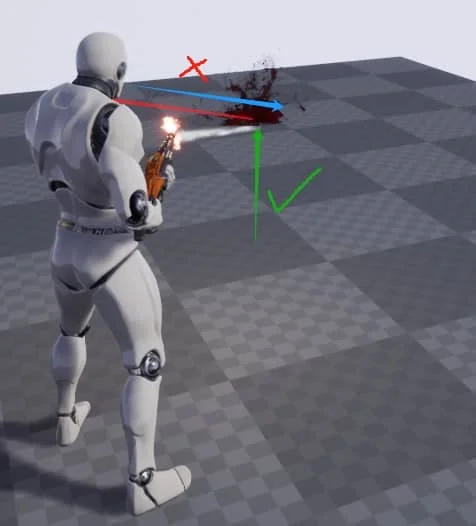

攻击地板,可以看到已经有了枪口特效和击中特效,其中我们会发现奇怪的问题,射线检测是从角色上发射出来的,这明显是不对,需要修改成从摄像机(也就是我们作为玩家看的方向)发射,在后面编写弹道特效的同时会进行修改.

弹道特效

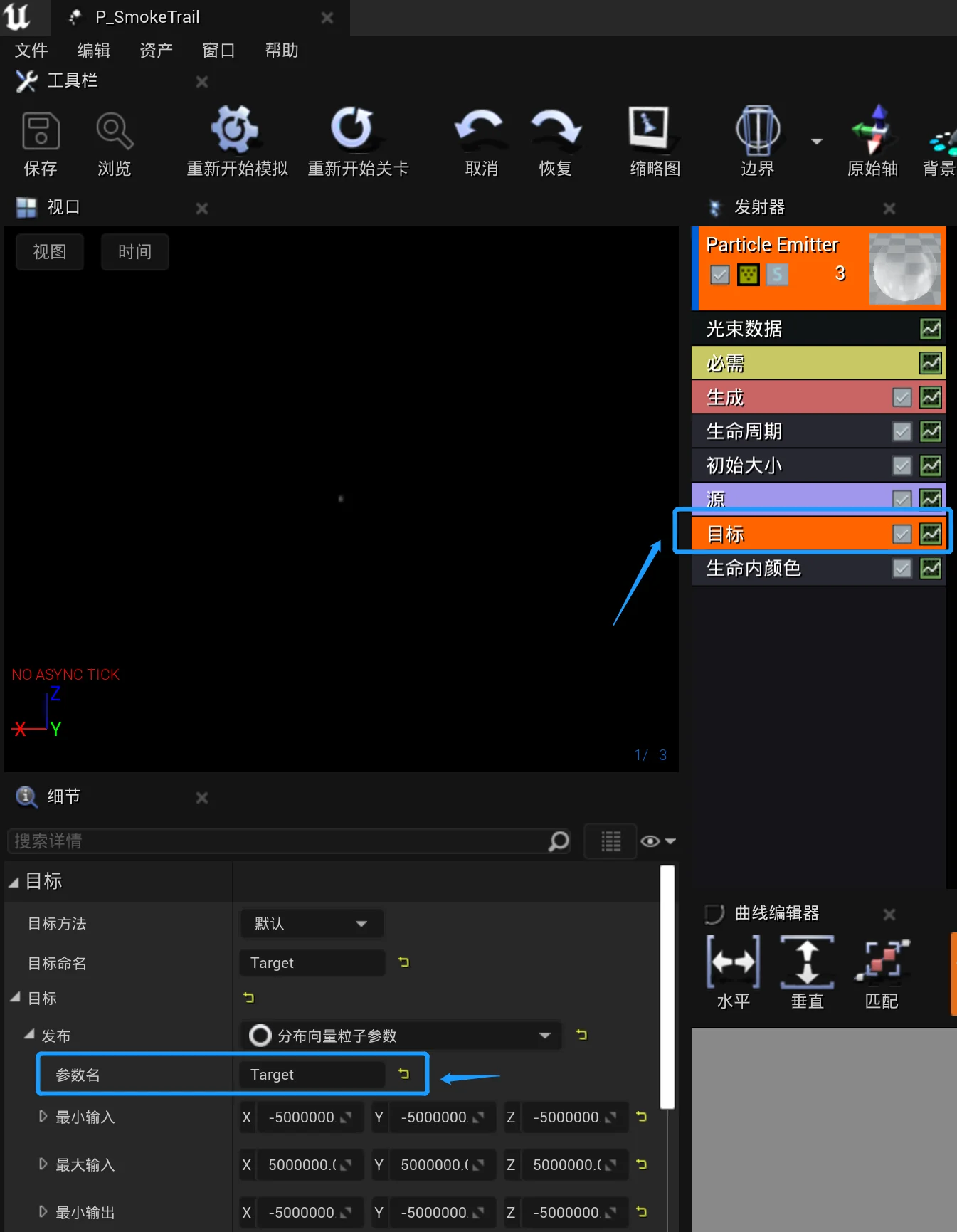

先设置弹道特效粒子P_SmokeTrail的参数名为Target(光束粒子发射器)

添加弹道特效

/*SWeapon.h*/

//弹道特效
UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, Category = "Weapon")
UParticleSystem* TracerEffect;

//弹道特效参数名
UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, Category = "Weapon")
FName TracerTargetName;

/*SWeapon.cpp*/

/*引入粒子组件*/
#include "Particles/ParticleSystemComponent.h"

/*ASWeapon()构造函数设置枪口骨骼的插槽名*/
TracerTargetName= "Target";

/*Fire()函数的if(WeaponOwner)判断中添加*/
//获得枪口插槽位置。
FVector MuzzleSocketLocation = SKMeshComp->GetSocketLocation(MuzzleSocketName);
//枪口生成特效并拿到特效组件实例。
UParticleSystemComponent* TracerComp = UGameplayStatics::SpawnEmitterAtLocation(GetWorld(),TracerEffect,MuzzleSocketLocation);
if (TracerComp)
{
    //在此粒子组件上设置命名矢量实例参数。
    TracerComp->SetVectorParameter(TracerTargetName,TraceEnd);
}

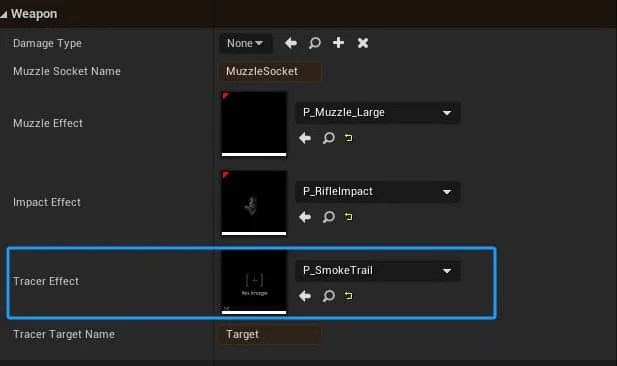

为武器BP_SWeapon蓝图类设置上弹道特效默认值.
现在来改变一下射线发射的初始位置.

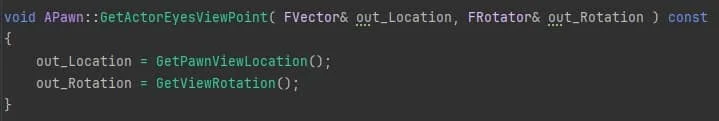

1. 可以看到我们调用的GetActorEyesViewPoint()获取的位置是在角色上方加上BaseEyeHeight的值的位置,我们要修改成玩家摄像机位置.
2. 在角色类SCharacter中重写GetPawnViewLocation()函数
```
/*SCharacter.h*/
virtual FVector GetPawnViewLocation() const override;
```
```
/*SCharacter.cpp*/

FVector ASCharacter::GetPawnViewLocation() const
{
    if (CameraComp) return CameraComp->GetComponentLocation();
    return Super::GetPawnViewLocation();
}
```

注释掉之前的调试射线

/*SWeapon.cpp*/

//把射线检测绘制出来
//DrawDebugLine(GetWorld(), EyeLocation, TraceEnd, FColor::Red, false, 1, 0, 1);

武器准星

新建UI目录,新建控件蓝图,命名WBP_Crosshair.

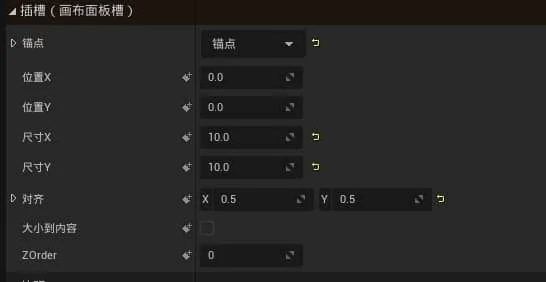

拖入image图片,锚点设置为中心,其他设置如下.

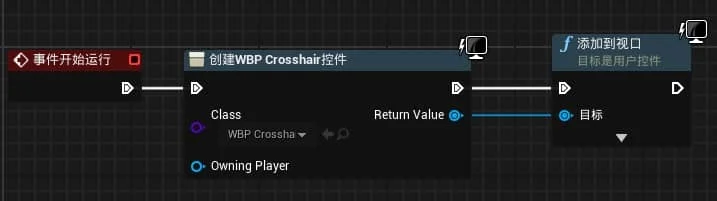

在角色蓝图BP_SCharacter中的BeginPlayer事件编写逻辑,将控件添加到视口

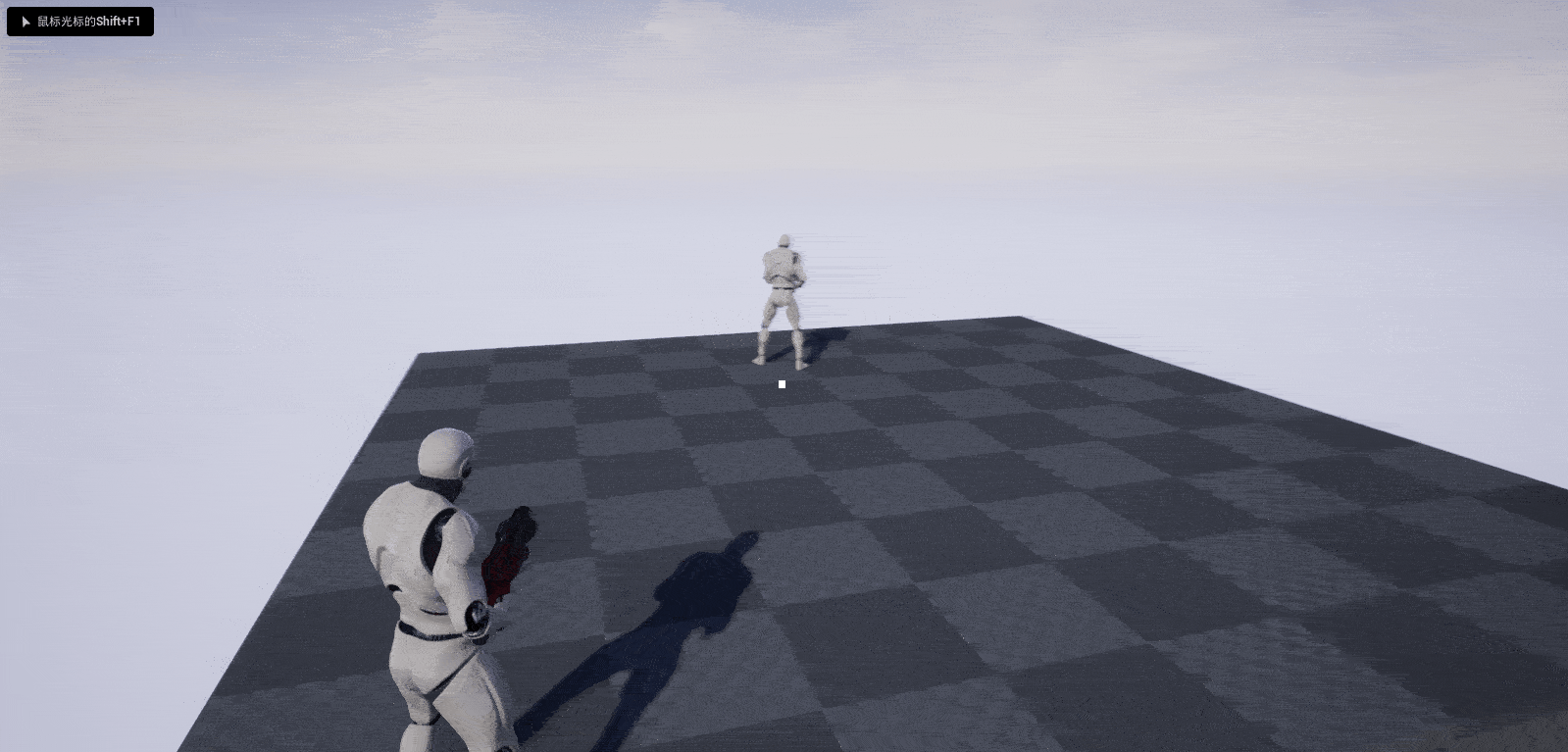

运行效果

挑战：榴弹发射器

创建继承SWeapon的C++类SProjectileWeapon,重写Fire()函数

将SWeapon的Fire()函数修改为虚函数.

/*SWeapon.h*/
UFUNCTION(BlueprintCallable,Category="Weapon")
virtual void Fire();

SProjectileWeapon类中重写Fire()函数,声明子弹类.

/*SProjectileWeapon.h*/
protected:
virtual void Fire() override;

UPROPERTY(EditDefaultsOnly,Category="ProjectileWeapon")
TSubclassOf<AActor> ProjectileClass;//生成的子弹类

/*SProjectileWeapon.cpp*/

void ASProjectileWeapon::Fire()
{
    Super::Fire();

    AActor* WeaponOwner = GetOwner();
    if (WeaponOwner)
    {
        FVector EyeLocation;
        FRotator EyeRotator;
        WeaponOwner->GetActorEyesViewPoint(EyeLocation, EyeRotator);

        //获取枪口位置
        FVector MuzzleLocation = SKMeshComp->GetSocketLocation(MuzzleSocketName);

        //生成参数
        FActorSpawnParameters SpawnParams;
        SpawnParams.SpawnCollisionHandlingOverride = ESpawnActorCollisionHandlingMethod::AlwaysSpawn;

        if (ProjectileClass)
        {
            GetWorld()->SpawnActor<AActor>(ProjectileClass, MuzzleLocation, EyeRotator, SpawnParams);
        }
    }
}

创建蓝图类BP_GrenadeLauncher,继承SProjectileWeapon类,设置该蓝图类的网格体为Launcher
重命名Launcher骨骼网格体的骨骼Launcher_Skeleton中的插槽名MuzzleFlashSocket改为MuzzleSocket
创建子弹类蓝图BP_GrenadeProjectile继承Actor类,并添加发射物移动组件ProjectileMovement,设置初始和最大速度为2000,勾选应反弹
1. 添加球体网格,并作为根组件,缩放为0.25,勾选模拟物理

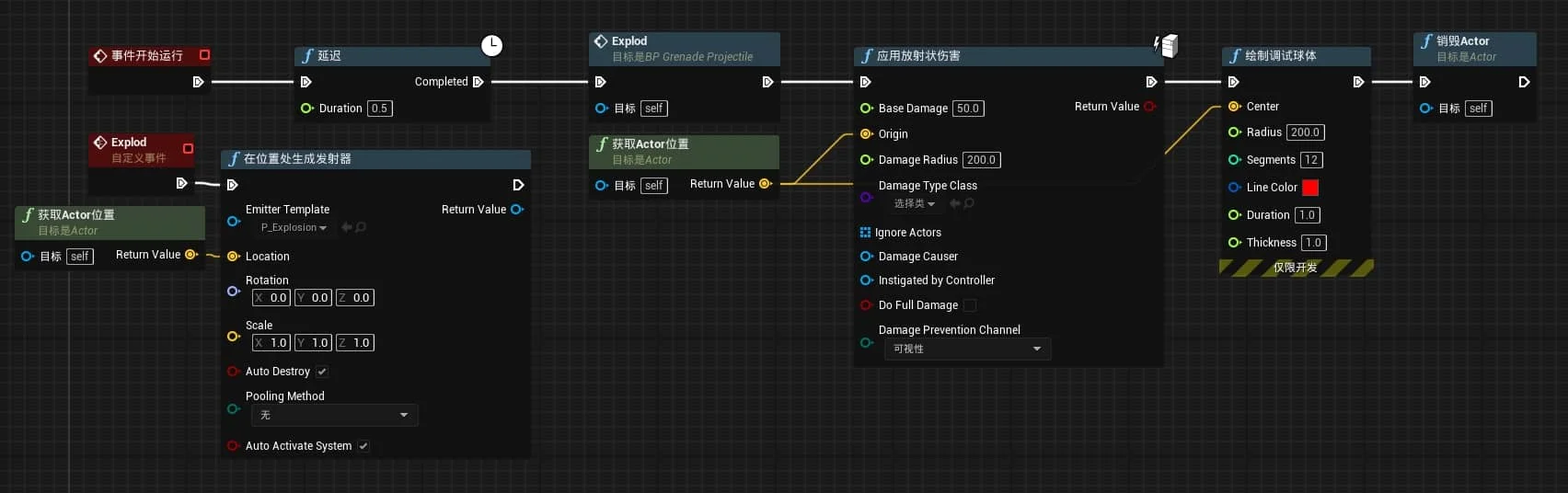

2. 在BeginPlay事件中编写特效和伤害代码
在BP_GrenadeLauncher榴弹发射器类中中设置发射物类为BP_GrenadeProjectile

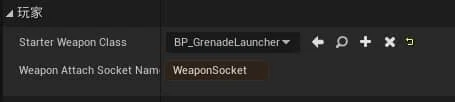

在BP_SCharacter角色类中的类默认值中设置要生成的武器为榴弹发射器类BP_GrenadeLauncher

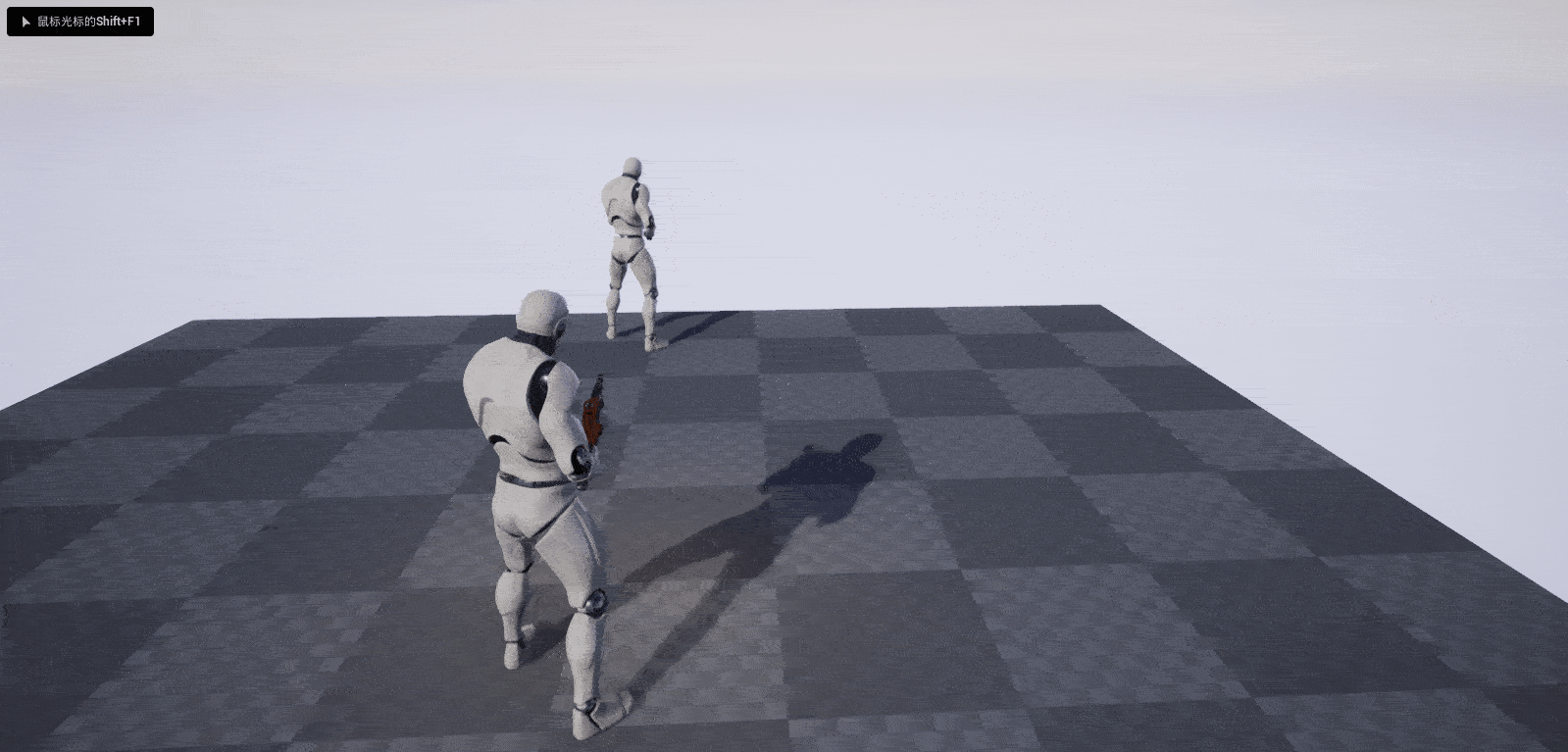

测试结果
!
