GAS-Aura 课程笔记

··21350 字·43 分钟
目录

原课程：点击查看

课程资源：点击查看

适用对象：

  • 有一定UE5基础，希望深入掌握GAS（Gameplay Ability System）的开发者
  • 对动作RPG/ARPG开发感兴趣，需构建复杂技能、属性和战斗系统的游戏开发者
  • 需要了解多人联机同步机制和高效数据管理的进阶学习者

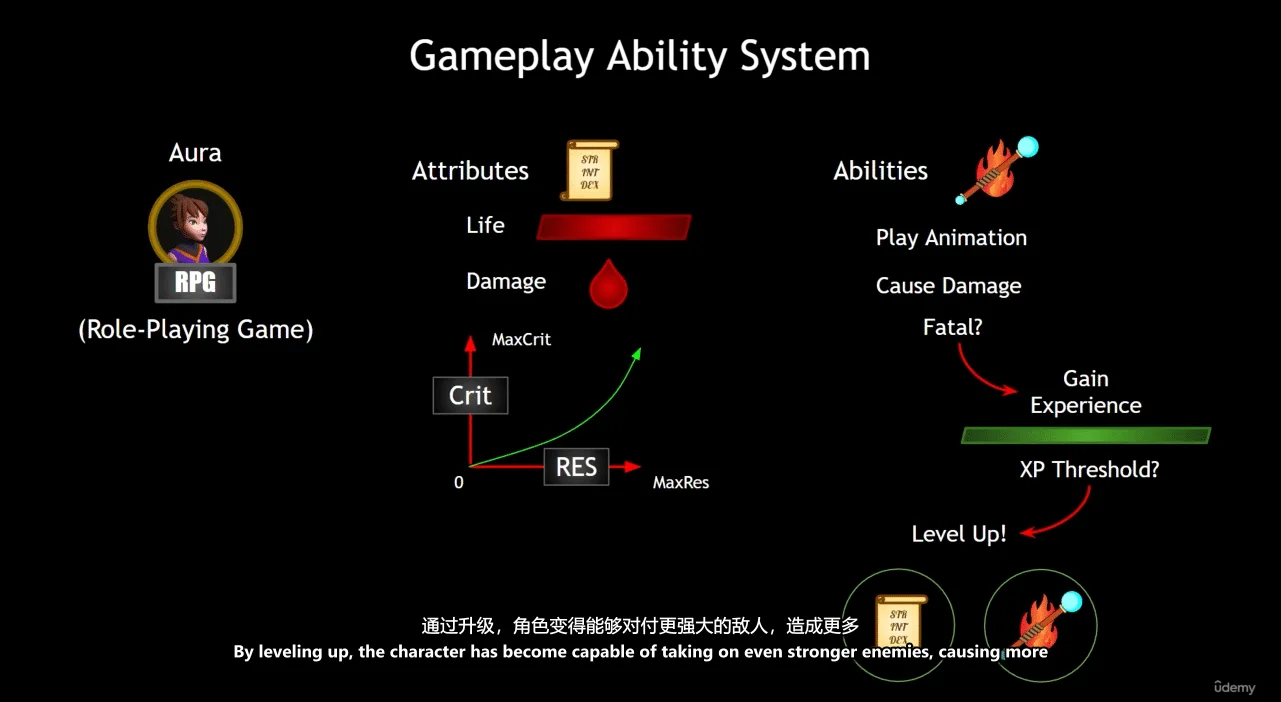

一、Introduction（简介）
#

1.核心内容模块
#

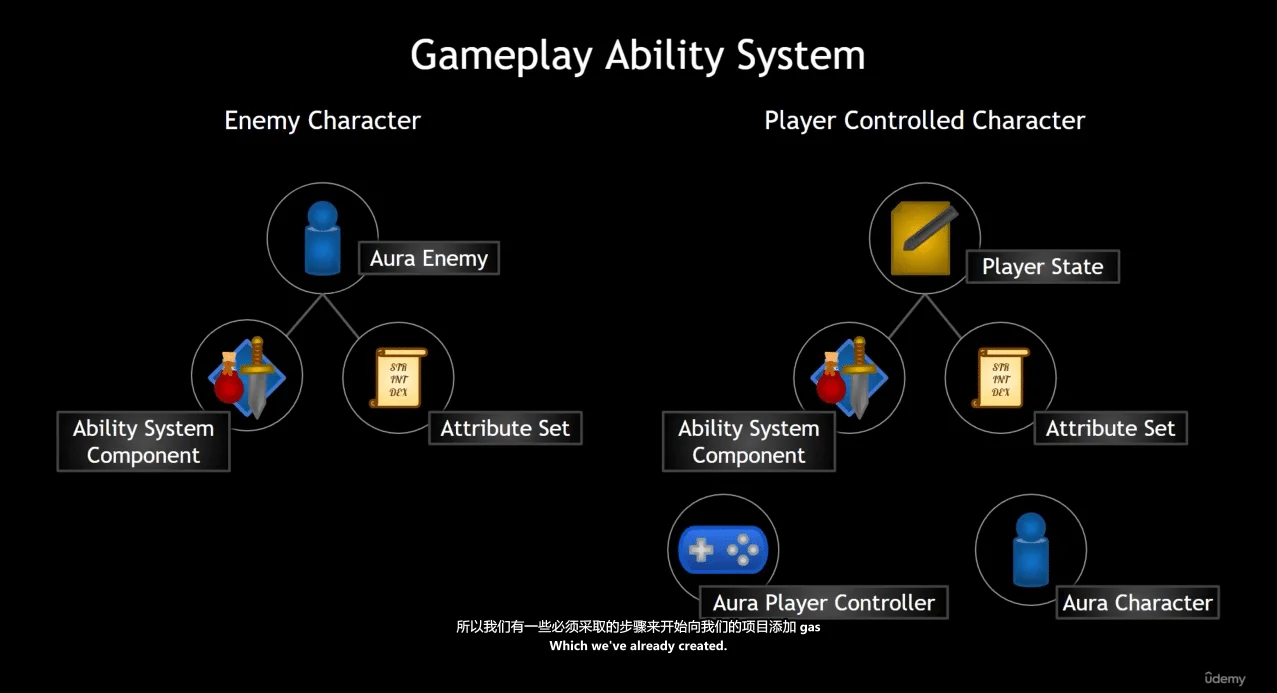

  • **基础架构：**学习Ability System Component（ASC）、AttributeSet（属性集）、Gameplay Effects（技能效果）的核心原理，涵盖属性访问器、效果叠加策略（如持续效果、周期效果） 。

  • **实战应用：**通过近战连击系统、伤害计算模块，掌握如何利用GAS实现动态技能组合与状态标签管理（如连击跳转标签、技能冷却标签） 。

  • **角色与战斗系统：**从基础角色类构建到动画蓝图设计，覆盖增强输入（Enhanced Input）、敌人高亮交互、武器碰撞检测等实战技术

  • **属性与伤害体系：**通过数据表（Data Table）初始化角色属性，结合曲线表（Curve Table）实现可扩展的伤害计算逻辑，支持攻击力、防御力、生命值等动态调整

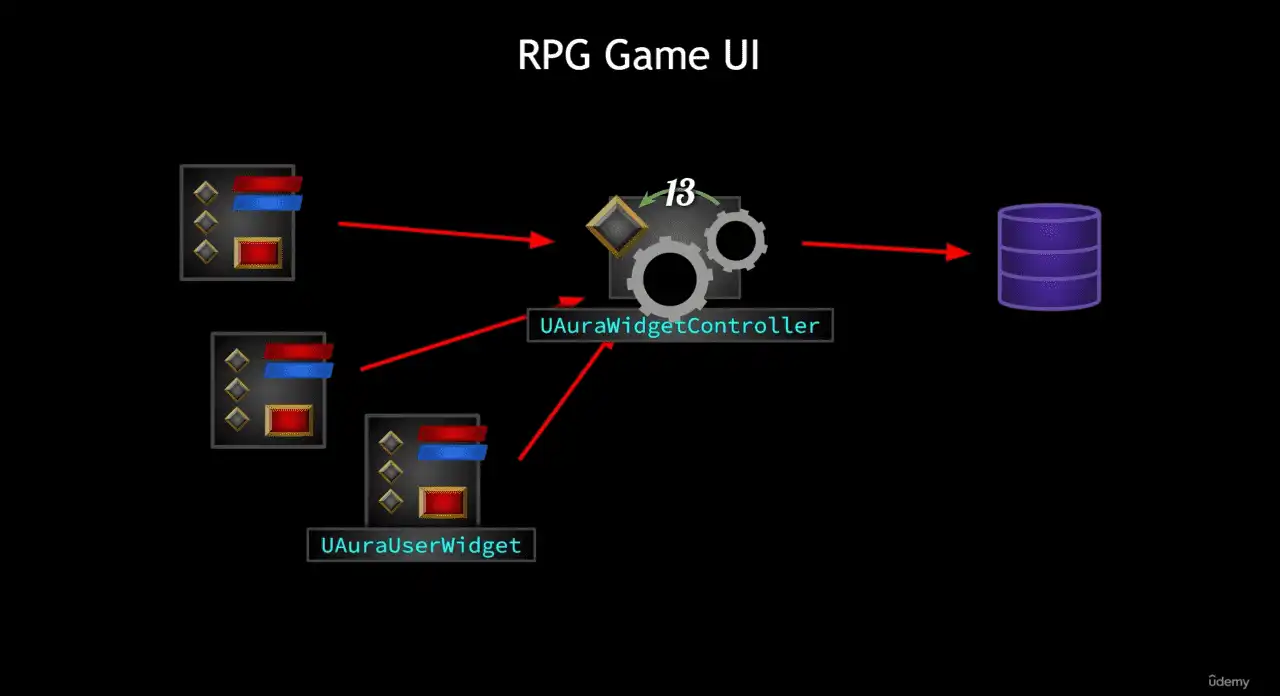

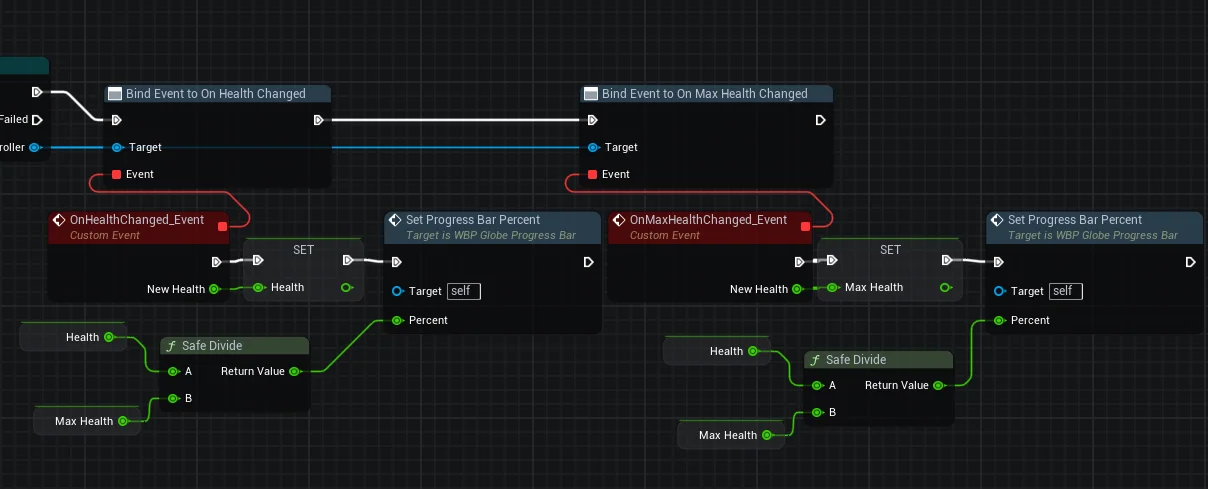

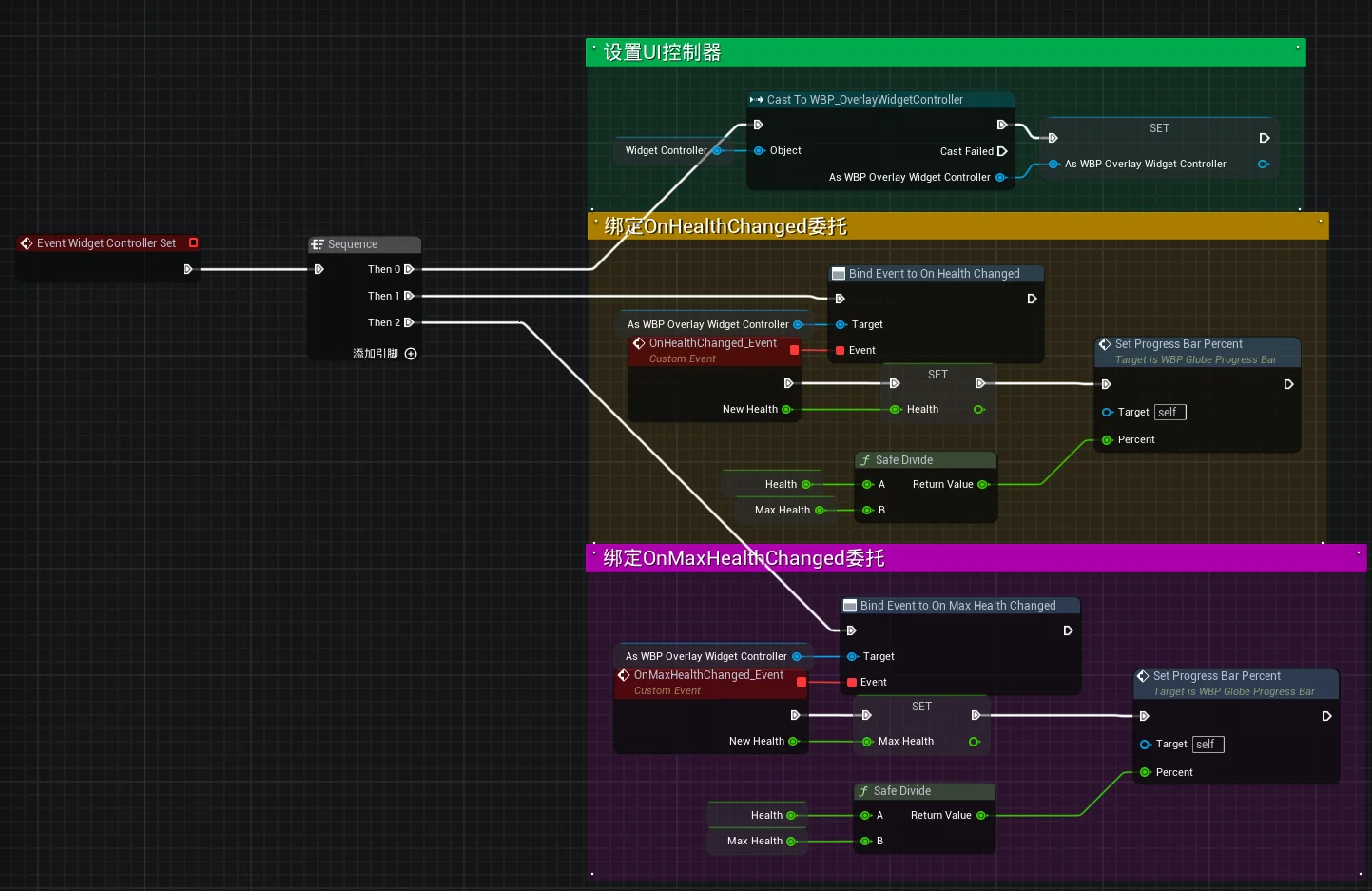

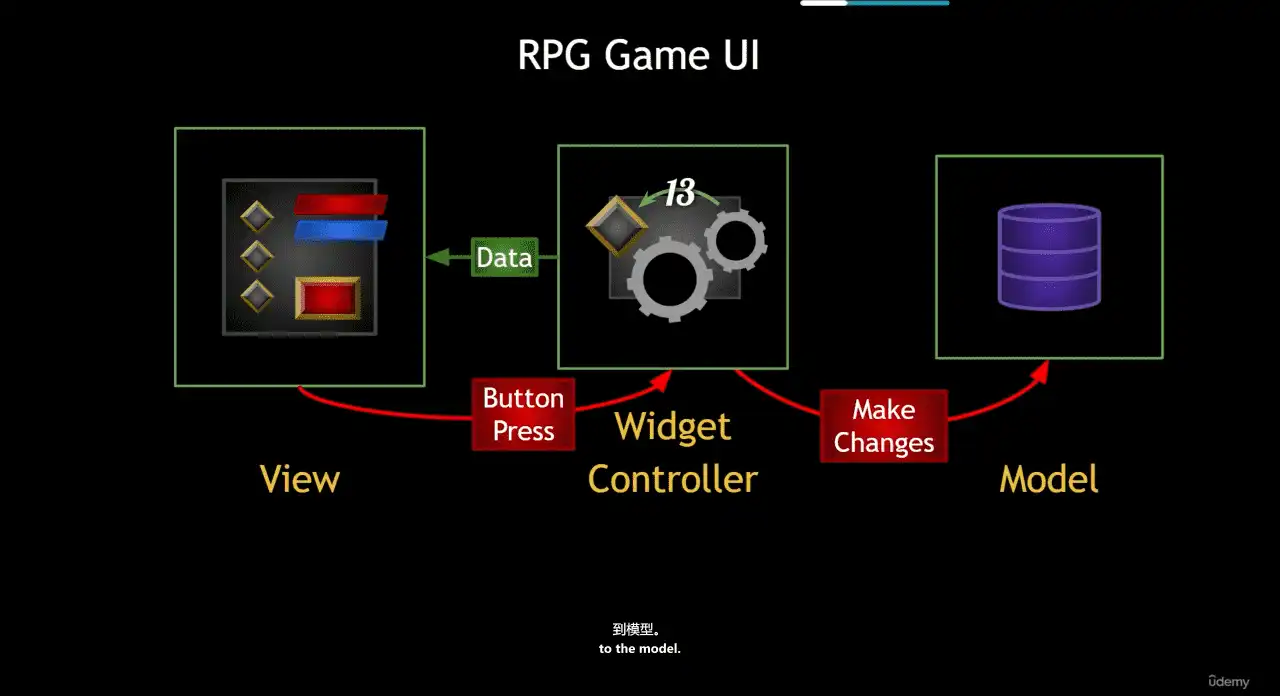

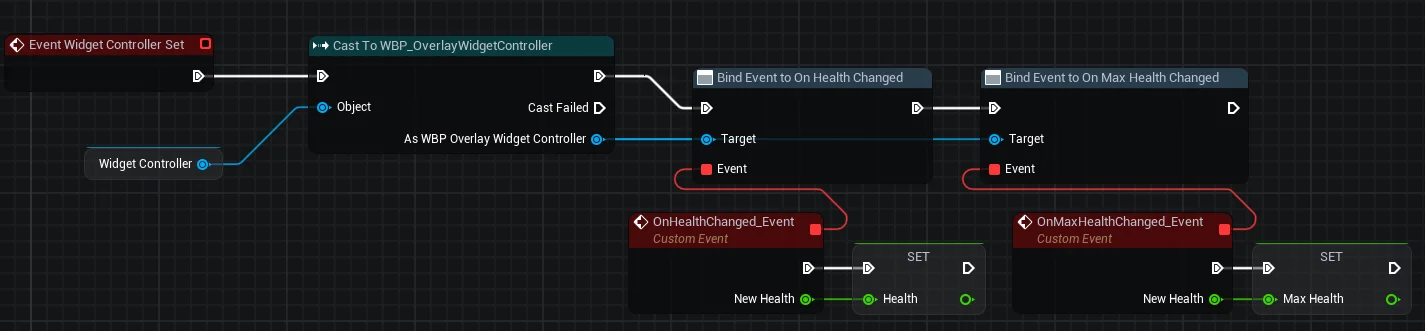

  • **UI与数据交互：**使用Widget Controller架构动态更新血条/蓝条，通过属性广播和回调机制实现UI与游戏逻辑的解耦 。

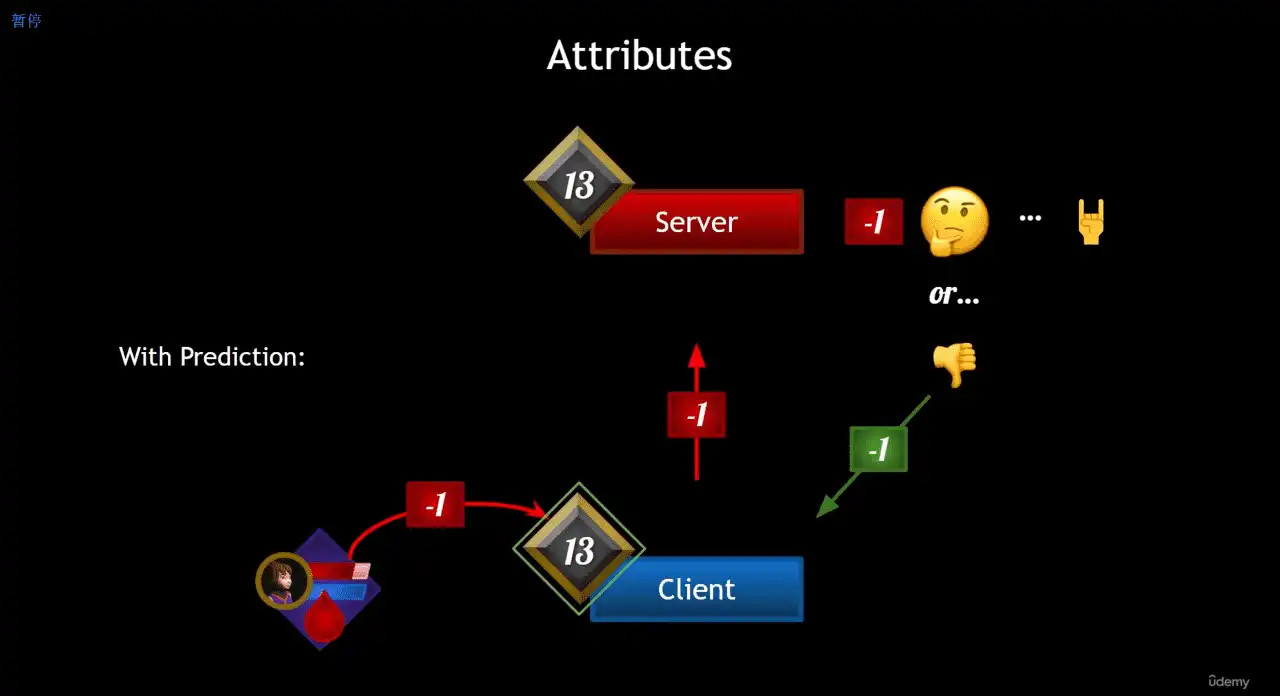

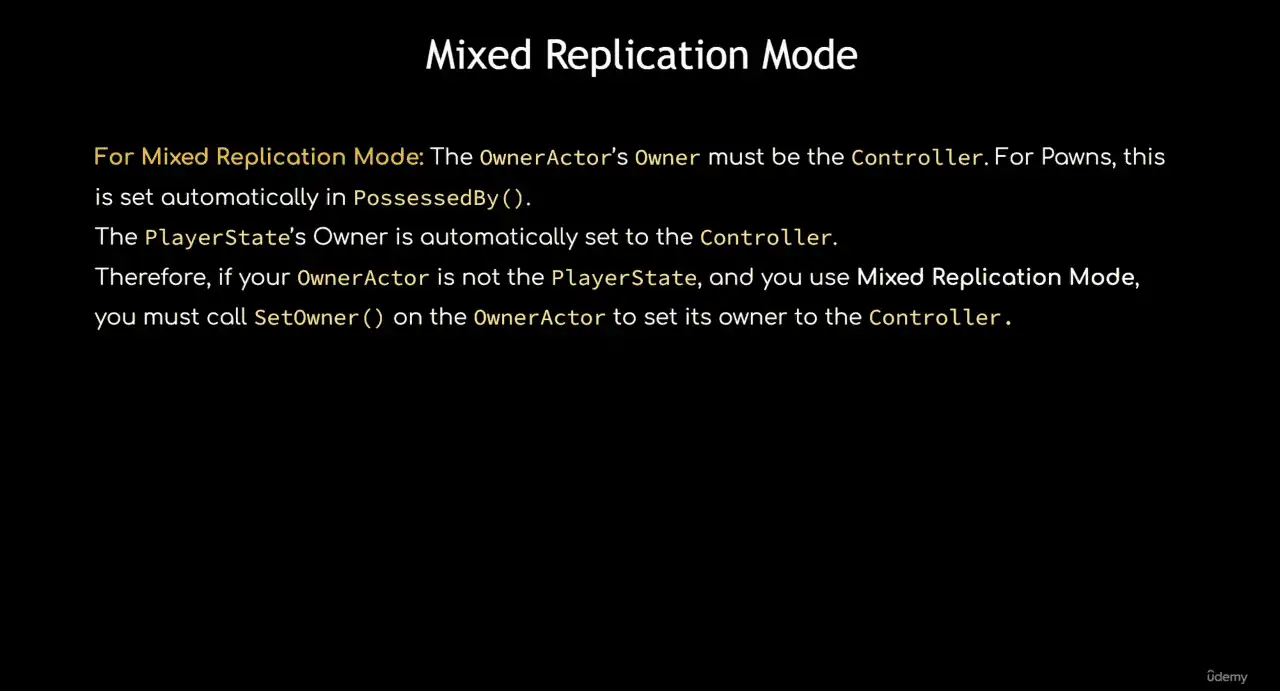

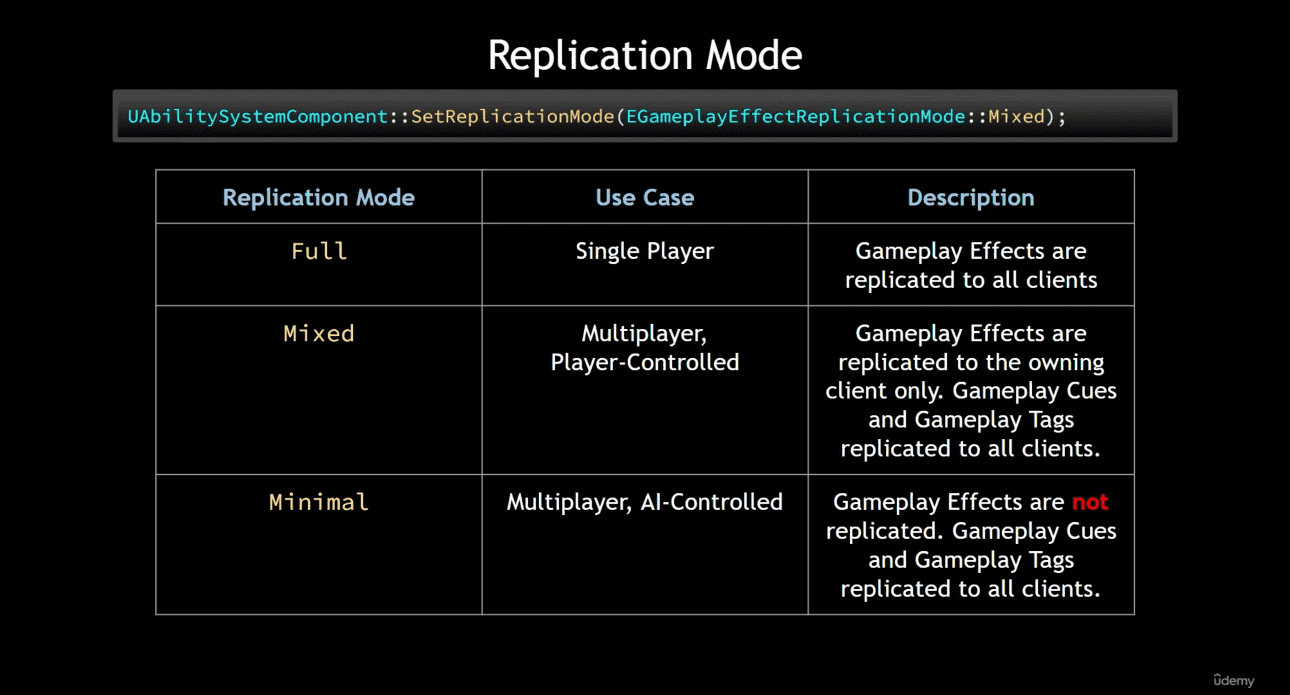

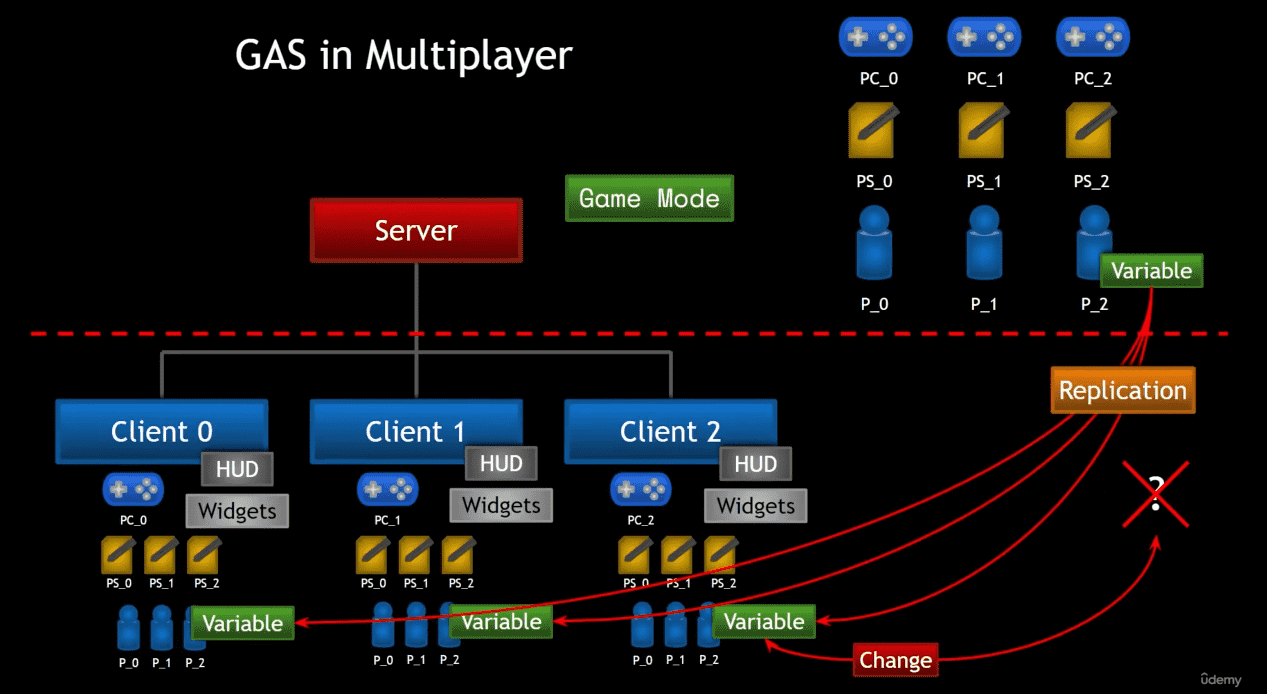

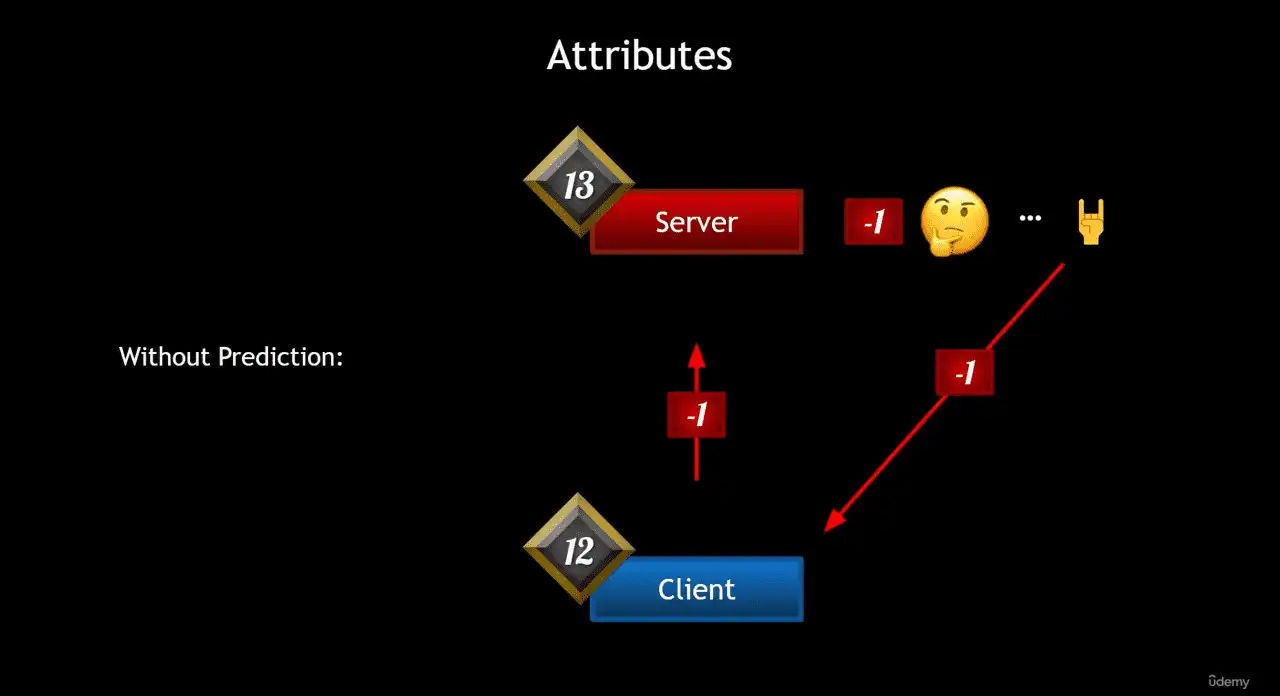

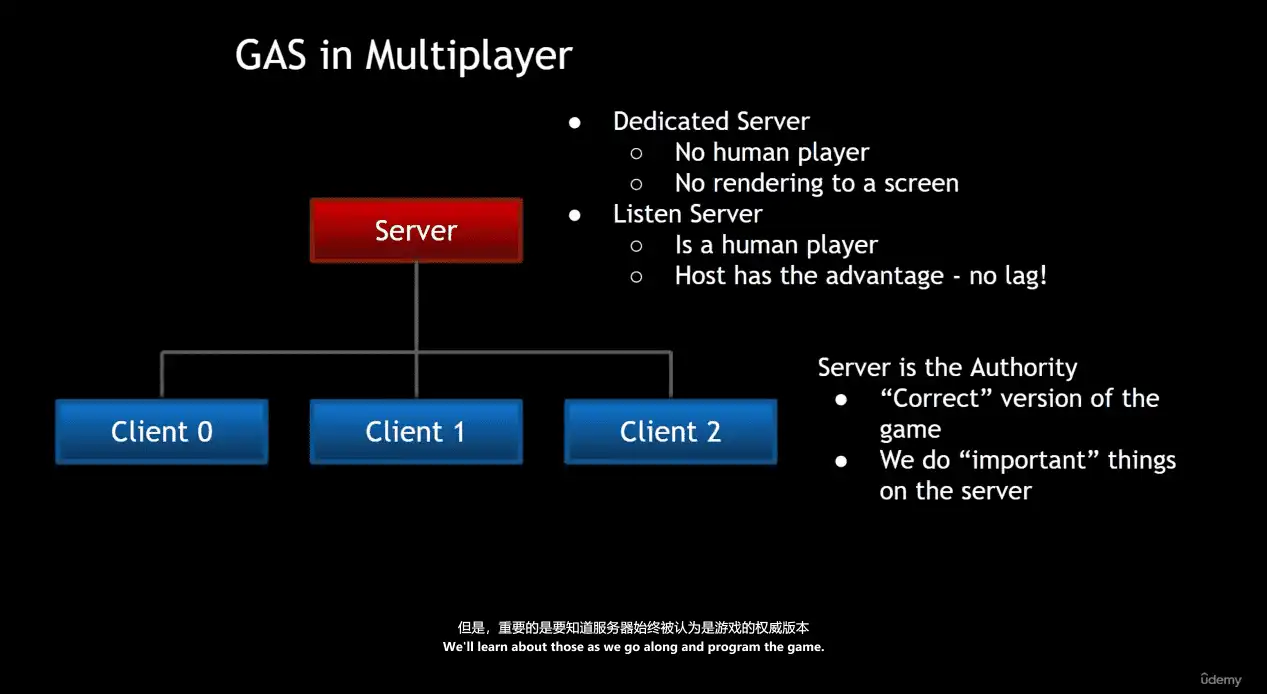

  • **多人游戏支持：**探讨GAS在多人模式下的复制策略（Replication Mode），解决同步延迟和预测问题

  • 案例驱动：从零构建完整的Top Down RPG项目，涵盖角色控制器、敌人AI、技能特效（如高亮材质、粒子系统）、关卡设计等模块

  • 工具链整合：结合Quixel Megascans资源库与虚幻商城素材，提升开发效率

二、Project Creation（项目创建）
#

2.项目设置
#

  1. 打开带有资产的项目文件Aura.uproject。
  2. 编辑→编辑器偏好设置→通用→源代码→设置使用image.webp的代码编辑器为Rider
  3. 编辑→编辑器偏好设置→通用→实时代码编写→关闭实时代码编写
  4. 编辑→编辑器偏好设置→通用→关闭Automatically Compile Newly Added C++Classes（自动编译添加C++文件）
  5. 编辑→编辑器偏好设置→通用→外观→设置Asset Editor Open Location（资产编辑器打开位置）为Main Window（主窗口）
  6. 编辑→插件→开启插件Rider Integration（Rider集成）
  7. 编辑→项目设置→项目→描述→设置或清空Copyright Notice（著作权信息，在Cpp文件首行生成）

3.设置版本控制（可选）
#

  1. GItHub创建新仓库GameplayAbilitySystem_Aura。

  2. 在项目根目录创建.gitignore忽略文件。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

    Binaries
DerivedDataCache
Intermediate
Saved
Build

.vscode
.vs
*.VC.db
*.opensdf
*.opendb
*.sdf
*.s1n
*.Suo
*.xcodeproj
*.xcworkspace

  3. 添加提交项目文件到版本仓库（视频中使用Git命令），建议可以用GitHubDesktop，SourceTree等Git可视化软件进行版本控制，或者使用SVN，Perforce等其他方案进行版本控制。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    echo "GameplayAbilitySystem_Aura" >> README.md
git init   //初始化后可以用
git status //查看状态
git add .  //add文件
git status //查看状态
git log    //查看log
git add README.md
git commit -m "first commit"
git branch -M main
git remote add origin https://github.com/DruidMech/GameplayAbilitySystem_Aura.git //换成自己的仓库
git push -u origin main

4.创建角色基类
#

  1. 创建C++角色基类，继承Character，名为AuraCharacterBase，权限为Public，文件夹位置为Character
  2. 自动打开Rider，编辑器弹出是否接管Git版本控制，作者选不在提示。（可自行抉择）
  3. 用VS打开项目文件.sln，解决方案提示需要安装一些东西，点安装。
  4. 作者说有大量调试运行可以学到，要去引擎安装Debug模式。
  5. Rider设置Debug模式运行编辑器，VS中也可以运行。
  6. 删除项目.sln文件，提交版本控制。

5.玩家和敌人角色
#

  1. 编写刚创建的AuraCharacterBase.h
    1. 在类名上一行添加UCLASS(Abstract)，防止该类被直接拖入关卡中。
    2. 删除Tick函数和SetupPlayeInputComponent函数（因为敌人的AI控制器不需要设置输入，我们这个Base基类同时是玩家和敌人的基类）。
    3. 删除不需要的注释。
  2. 编写刚创建的AuraCharacterBase.cpp
    1. 构造函数中编写PrimaryActorTick.bCanEverTick = false;（关闭Tick）
    2. 将AuraCharacterBase放到Character目录下，并修改cpp的include（之前创建的时候做了可不做）
  3. 创建AuraCharacter类，继承AuraCharacterBase类，其他设置不特别说明都是Public，路径Character，创建后提示需要编译先取消
  4. 创建AuraEnemy类，继承AuraCharacterBase类
  • 小结
    • 涉及代码比较少，不列出具体代码
    • 此时有4个C++角色类，给出他们的继承关系
      • AuraCharacterBase
        • AuraCharacter
          • AuraEnemy

6.角色动画蓝图
#

  1. 为角色基类AuraCharacterBase添加武器骨骼

    1. AuraCharacterBase.h添加TObjectPtr骨骼网格体组件

      1
2

      UPROPERTY(EditAnywhere,Category="Combat")
TObjectPtr<USkeletalMeshComponent> Weapon;//不需要加*，因为我们知道是一个指针

    2. AuraCharacterBase.cpp的构造函数编写

      1
2
3

      Weapon = CreateDefaultSubobject<USkeletalMeshComponent>("Weapon");//<>里是返回类型，参数是FName，不需要TEXT()宏，而FString需要该宏，因为需要
Weapon->SetupAttachment(InParent:GetMesh(), FName("WeaponHandSocket"));//附加到骨骼网格体的插槽上
Weapon->SetCollisionEnabled( NewType:ECollisionEnabled::NoCollision);

  2. 创建Blueprint/Character/Aura文件夹，创建BP_AuraCharacter蓝图类继承AuraCharacter类，并设置角色的网格体，设置位置和旋转的Z轴为-90。

7.动画蓝图
#

  1. 在Blueprint/Character/Aura文件夹中，创建动画蓝图ABP_Aura，添加状态机Main States，连接默认插槽DefaultSlot用于播放蒙太奇。
  2. Main States添加状态机IdleWalkRun，状态内部添加混合空间IdleWalkRun。
  3. 复写蓝图初始化动画事件Event Blueprint Initialize Animation，用尝试获得Pawn拥有者Try Get Pawn Owner节点拿到并转换成BP_AuraCharacter，提升为变量BP_Aure_Character，拿到移动组件提升为变量CharacterMovement。
  4. 覆写蓝图更新动画事件Event Blueprint Update Animation（如果更复杂的动画蓝图可以覆写蓝图线程安全更新动画），有效获取BP_Aura_Character，在移动组件变量中获取速度Velocity，获得向量长度XYVector Length XY（角色横向移动的速度），提升为变量GroundSpeed，用GroundSpeed驱动之前的混合空间IdleWalkRun
  5. 在角色蓝图BP_AuraCharacter中为骨骼网格体设置动画蓝图ABP_Aura
  6. 给敌人设置动画蓝图（敌人有很多种骨骼网格图，需要考虑到通用性）
    1. 在Character目录下创建ABP_Enemy，创建时选择模板
    2. 添加Main States状态机，连接DeaultSlot插槽
    3. 状态机添加状态IdleWalkRun，连接混合空间播放器Blendspace Player
    4. 用相同方式从敌人类中拿到水平速度驱动动画。
    5. 在Blueprint/Character/Goblin_Spear文件夹下创建动画蓝图，继承ABP_Enemy，网格体选SKM_Goblin_Spear ，命名为ABP_Goblin_Spear
    6. 在资产覆盖窗口Asset Override，找到那个混合空间播放器，设置长矛的那个混合空间。
    7. 为BP_Goblin_Spear设置动画蓝图
    8. 同样的方法，创建哥布林弹弓Goblin_Slingshot，蓝图，动画蓝图等

8.增强输入
#

  1. 创建Input/InputActions文件夹，创建IA_Move，创建ICM_AuraContext，设置WSAD移动。
    1. 移动是二维动作前后左右，所以值类型为Axis2D
    2. 三维空间中，角色的向前通常视为X轴，但是移动操作是两回事，ws是y轴，ad是x轴
    3. 对于左右AD，D为正，A为负，所以A需要添加修改器Negate否定X轴，只否定X轴，其他不需要。
    4. 对于前后WS，W为正，S为负， 但是WS因为是修改Y轴，即使是W也要添加修改器Swizzle Input Axis Values，将Y轴优先级提前YXZ，不然默认是修改X轴，S则添加上面两个修改器Swizzle Input Axis Values和Negate。
  2. 创建玩家控制器Cpp类，/Player目录，AuraPlayerController

9.玩家控制器
#

  1. .h添加构造函数（Public），BeginPlay函数（Protected） ，增强输入上下文（private，需要在Build.cs添加EnhanceInput模块）
  2. 设置复制
  3. 增强输入子系统添加操作映射上下文
  4. 设置鼠标显示和光标样式默认
  5. 设置输入模式为Game和UI，并设置一些属性，窗口锁定，捕获时不隐藏光标

10.移动输入
#

  1. 覆盖SetupInputConponent()函数（protected）

  2. 拿到增强输入组件，然后绑定ActionMove和回调函数Move

  3. 在回调函数中编写移动逻辑

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

    // Learn by Zmingu

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/PlayerController.h"
#include "AuraPlayerController.generated.h"

class UInputAction;
class UInputMappingContext;
struct FInputActionValue;
/**
 *
 */
UCLASS()
class AURA_API AAuraPlayerController : public APlayerController
{
	GENERATED_BODY()
public:
    AAuraPlayerController();
protected:
	virtual void BeginPlay() override;
	virtual void SetupInputComponent() override;
private:
	UPROPERTY(EditAnywhere,Category="Input")
	TObjectPtr<UInputMappingContext> AuraContext;

	UPROPERTY(EditAnywhere,Category="Input")
	TObjectPtr<UInputAction> MoveAction;

    //这里的参数是一个结构体,这是为什么是引用呢，因为结构体是值类型，如果不加引用，那么在函数内部对结构体的修改是不会影响到外部的
	//如果加了引用，那么在函数内部对结构体的修改会影响到外部的（存疑）
	void Move(const struct FInputActionValue& InputActionValue);

};

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

    // Learn by Zmingu

#include "Player/AuraPlayerController.h"
#include "EnhancedInputSubsystems.h"
#include "EnhancedInputComponent.h"

AAuraPlayerController::AAuraPlayerController()
{
	bReplicates = true;
}

void AAuraPlayerController::BeginPlay()
{
	Super::BeginPlay();

	check(AuraContext);//检查上下文是否为空,为空则报错

	UEnhancedInputLocalPlayerSubsystem* Subsystem = ULocalPlayer::GetSubsystem<UEnhancedInputLocalPlayerSubsystem>(GetLocalPlayer());
	check(Subsystem);//检查子系统是否为空,为空则报错
	Subsystem->AddMappingContext(AuraContext,0);//添加映射上下文,第二个参数是优先级

	bShowMouseCursor = true;//显示鼠标
	DefaultMouseCursor = EMouseCursor::Default;//设置鼠标样式为默认

    FInputModeGameAndUI InputModeData;//创建一个输入模式为游戏和UI
    InputModeData.SetLockMouseToViewportBehavior(EMouseLockMode::DoNotLock);//设置鼠标锁定模式为不锁定
	InputModeData.SetHideCursorDuringCapture(false);//设置捕获时隐藏鼠标为false
	SetInputMode(InputModeData);//设置输入模式
}

void AAuraPlayerController::SetupInputComponent()
{
	Super::SetupInputComponent();

	//用CastChecked转换为增强输入组件，这里的InputComponent是APlayerController的成员变量，是一个UInputComponent类型的指针，这里转换为UEnhancedInputComponent类型的指针
	UEnhancedInputComponent* EnhancedInputComponent = CastChecked<UEnhancedInputComponent>(InputComponent);
	EnhancedInputComponent->BindAction(MoveAction,ETriggerEvent::Triggered,this,&AAuraPlayerController::Move);//绑定移动函数
}

void AAuraPlayerController::Move(const FInputActionValue& InputActionValue)
{
	const FVector2D InputAxisVector = InputActionValue.Get<FVector2d>();//InputActionValue是一个结构体，这里调用Get方法获取一个FVector2d类型的值
	//这个InputAxisVector是一个二维向量，表示输入的方向,比如(1,0)表示向右，(-1,0)表示向左，(0,1)表示向上，(0,-1)表示向下
	//但是这个变量后面是作为移动量的大小来使用

	const FRotator Rotation = GetControlRotation();//获取控制器的旋转
	const FRotator YawRotation(0,Rotation.Yaw,0);//只保留Yaw轴的旋转,这里的Yaw轴是Z轴

	const FVector ForwardVector = FRotationMatrix(YawRotation).GetUnitAxis(EAxis::X);//获取前向向量,这里的X轴是前向,这里的GetUnitAxis方法是获取单位轴
	const FVector RightVector = FRotationMatrix(YawRotation).GetUnitAxis(EAxis::Y);//获取右向向量,这里的Y轴是右向

	if (APawn* ControlledPawn = GetPawn<APawn>()) {
		ControlledPawn->AddMovementInput(ForwardVector,InputAxisVector.Y);//添加前向移动，这里的InputAxisVector.Y是前向移动的大小
		ControlledPawn->AddMovementInput(RightVector,InputAxisVector.X);//添加右向移动，这里的InputAxisVector.X是右向移动的大小
	}
}

  4. 创建继承该cpp类的控制器蓝图，BP_AuraPlayerController，设置IMC和IA

11.游戏模式
#

  1. 创建基于GameModeBase的cpp类：AuraGameModeBase，文件夹为/Public/Game

  2. 创建父类为AuraGameModeBase的蓝图类：BP_AuraGameMode，文件夹为/Blueprint/Game

    1. 设置控制器BP_AuraPlayerController和角色类BP_Aura

  3. 在BP_Aura的胶囊体下添加相机和弹簧臂，设置弹簧臂长度和俯视视角

    1. 不要勾选使用Pawn控制旋转，因为是俯视角游戏，希望相机固定视角，而不会跟着转
    2. 勾选Enable Camera Lag 相机滞后效果
    3. 现在运行游戏看到角色没用朝向移动方向，去修改一下

  4. 在AuraCharacter类中设置

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    AAuraCharacter::AAuraCharacter()
{
	GetCharacterMovement()->bOrientRotationToMovement = true;//设置角色移动时是否朝向移动方向
	GetCharacterMovement()->RotationRate = FRotator(0.0f, 540.0f, 0.0f);//设置角色旋转速度
	GetCharacterMovement()->bConstrainToPlane = true;//设置角色是否限制在平面上移动
	GetCharacterMovement()->bSnapToPlaneAtStart = true;//设置角色是否在开始时就限制在平面上移动

	bUseControllerRotationPitch = false;//设置是否使用控制器旋转俯仰角,意思是控制器是否影响相机的俯仰角
	bUseControllerRotationYaw = false;//设置是否使用控制器旋转偏航角,意思是控制器是否影响相机的偏航角
	bUseControllerRotationRoll = false;//设置是否使用控制器旋转滚动角,意思是控制器是否影响相机的滚动角
}

  5. 现在角色会朝向移动方向，但是相机也跟着变了，需要在相机臂上取消勾选 Inherit Pich、Yaw、Roll

  6. 现在有个问题，角色一停下来就开始摇头，我们去设置动画蓝图

    1. 添加一个状态Idle，动画设置为Idle并设置循环，将之前状态改为Running
    2. 添加一个布尔变量ShouldMove 在获取移动速度那里赋值，速度>3时可以移动，将这个布尔值作为两个状态改变的条件

12.敌人接口
#

  1. 选择敌人的突出效果，玩家控制器下有查看鼠标光标下的事件

  2. 多个不同敌人都需要突出，用接口实现多样性 ，当鼠标悬停在Actor上，查看是否实现了敌人接口类，如果实现了就调用该接口函数

  3. 这样PC就不需要知道发生了什么，不同敌人类实现不同的高亮功能

  4. 创建C++类，继承UnrealInterface类，名称为EnemyInterface，文件夹为public/Interaction

    1. 创建两个纯虚函数（意味着该类没用这个函数的定义，是抽象类）

      1
2
3

      public:
	virtual void HighlightActor() = 0;
	virtual void UnHighlightActor() = 0;

  5. 在AuraEnemy头文件，include上面的接口并继承，重写两个纯虚函数。

    1
2
3
4
5
6
7

    void AAuraEnemy::Highlight()
{
}

void AAuraEnemy::Unhighlight()
{
}

13.高亮敌人
#

  1. AuraPlayerController重写Tick()函数，public访问符

  2. 创建CursorTrace()函数，private访问符，在tick函数中调用，并实现该函数

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

    void AAuraPlayerController::CursorTrace()
{
	FHitResult CursorHit;
	GetHitResultUnderCursor(ECC_Visibility,false,CursorHit);// 获取鼠标下的碰撞,并存储到CursorHit中
	if (!CursorHit.bBlockingHit) return;// 如果没有碰撞到物体，直接返回。bBlockingHit表示是否碰撞到物体

	// LastActor = ThisActor;//将ThisActor赋值给LastActor
	// ThisActor = Cast<IEnemyInterface>(CursorHit.GetActor());//将碰撞到的物体转换为IEnemyInterface接口
	// 用脚本接口代替，不需要强制转换
	LastActor = ThisActor;
	ThisActor = CursorHit.GetActor();

	/*
	 * 从光标发射射线追踪，有5种结果
	 *  A.LastActor为空，ThisActor为空,既鼠标一直没有碰到敌人，这种情况下不需要做任何操作
	 *  B.LastActor为空，ThisActor不为空，既鼠标第一次没有碰到敌人，然后碰到了敌人，这种情况下需要高亮当前碰到的敌人
	 *  C.LastActor不为空，ThisActor为空,既鼠标第一次碰到敌人，然后没有碰到敌人，这种情况下需要取消高亮上一个碰到的敌人
	 *  D.LastActor不为空，ThisActor不为空,但是这两个敌人不是同一个敌人，这种情况下需要取消高亮上一个碰到的敌人，然后高亮当前碰到的敌人
	 *  E.LastActor不为空，ThisActor不为空,这两个敌人是同一个敌人，这种情况下不需要做任何操作
	 */
	if (LastActor == nullptr)
	{
		if (ThisActor != nullptr)
		{
			// 情况B
			ThisActor->Highlight();
		}
		else
		{
			// 情况A,什么都不做
		}
	}
	else // 上一个敌人是有效的
	{
		if (ThisActor == nullptr)
		{
			// 情况C
			LastActor->Unhighlight();
		}
		else // 两者都是有效的
		{
			if (LastActor != ThisActor)
			{
				// 情况D
				LastActor->Unhighlight();
				ThisActor->Highlight();
			}
			else
			{
				// 情况E,什么都不做
			}
		}
	}
}

  3. 在PC头文件创建两个指向接口的指针，分别代表当前敌人，和上一个敌人。这里有两种做法，使用第二种脚本接口更妥善，而不是原始指针

    1
2
3
4
5
6
7

    	//TScriptInterface 是 Unreal Engine 中一个封装了指向对象的智能指针，它能够让你更安全地处理接口类型的对象。它的主要目的是通过避免直接操作原始指针，减少潜在的内存泄漏问题，同时让接口可以在蓝图和C++之间互操作。
	// IEnemyInterface* LastActor;
	// IEnemyInterface* ThisActor;
	// 用脚本接口代替原生函数,而不是直接使用原始指针，好处是可以避免内存泄漏
	// TScriptInterface 是 Unreal Engine 中一个封装了指向对象的智能指针，它能够让你更安全地处理接口类型的对象。它的主要目的是通过避免直接操作原始指针，减少潜在的内存泄漏问题，同时让接口可以在蓝图和C++之间互操作。
	TScriptInterface<IEnemyInterface> LastActor;
	TScriptInterface<IEnemyInterface> ThisActor;

  4. 在敌人类上，创建一个布尔值，用于标识是否被高亮，蓝图可读，默认值为false，并在高亮函数中设置为真，取消高亮设置为false

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    UPROPERTY(BlueprintReadOnly)
	bool bIsHighlighted = false;


void AAuraEnemy::Highlight()
{
	bIsHighlighted = true;
}

void AAuraEnemy::Unhighlight()
{
	bIsHighlighted = false;
}

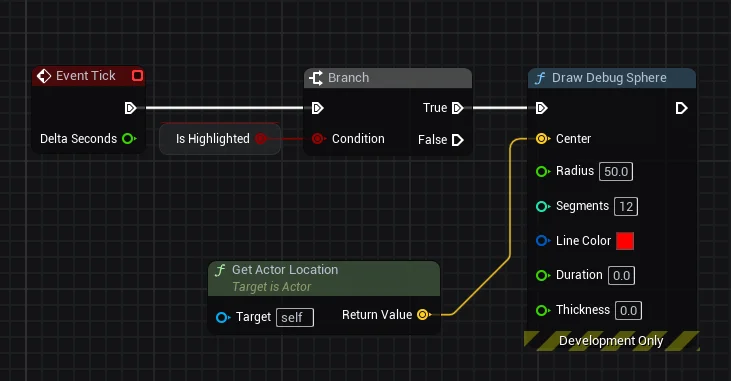

  5. 在敌人蓝图tick函数判断该变量，并绘制调制球，确保敌人Mesh设置碰撞预设\为自定义，将可见性设置为阻止，控制台：show coll可显示碰撞


14.后期处理-高亮
#

  1. 创建BP_EnemyBase蓝图类，继承EnemyBase类，将两个哥布林父类设置为它。
  2. 拖入后期处理体积。设置无线范围，搜索infinite。添加后期处理材质，文件搜PP_Highlight
  3. 进入项目设置，设置custom depth Stencil Pass 为Enabled with Stencil
  4. 深度模板值为250的将会被突出显示
  5. 选中敌人网格，custom depth 启用，并设置自定义深度模板值为250。需要调高亮线条粗度，调材质的1.6值
  6. 在AuraEnemy敌人基类C++类中的高亮函数中设置启动和关闭网格体上的自定义深度

    1. 删除bHighLight布尔值

    2. 在Aura.h中设置全局常亮250

      1

      #define CUSTOM_DEPTH_RED 250

    3. 在两个函数设置启用高亮功能。

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

      void AAuraEnemy::Highlight()
{
	GetMesh()->SetRenderCustomDepth(true);
	GetMesh()->SetCustomDepthStencilValue(CUSTOM_DEPTH_RED);
	Weapon->SetRenderCustomDepth(true);
	Weapon->SetCustomDepthStencilValue(CUSTOM_DEPTH_RED);
}

void AAuraEnemy::Unhighlight()
{
	GetMesh()->SetRenderCustomDepth(false);
	Weapon->SetRenderCustomDepth(false);
}

    4. 在敌人C++基类，创建构造函数，设置碰撞预设的可见性为阻挡。

      1
2
3
4
5

      AAuraEnemy::AAuraEnemy()
{
	// 会自动将碰撞预设设置为自定义
	GetMesh()->SetCollisionResponseToChannel(ECC_Visibility, ECR_Block);
}

三、Intro to the Gameplay Ability System
#

15.游戏能力系统
#

  1. 介绍属性，技能，增益，debuff



16.GAS主要部件
#

  1. ASC，AS，GA，AT，GE，GC，Game Tag


  2. ASC和AS的两种添加方法：添加到Pawn或者PlayerState

    1. 如果放在Pawn上，如果Pawn死了，ASC和AS就没了，重新生成角色那些数据是新的。

    2. 如果放在PlayerState上，就没有这个问题，可以切换Pawn。

    3. 本项目的添加方法：


    4. 所以接下来要创建一些PlayerState类，ASC类，AS类

17.玩家状态
#

  1. 在Player文件夹下创建AuraPlayerState类，继承PlayerState C++类
  2. 创建构造函数，设置更新频率为100，NetupdateFrequency = 100.f;
  3. 创建BP_AuraPlayerState，继承AuraPlayerState
  4. 在GM中设置PS

18.能力系统组件和属性集
#

  1. 插件中启用GAS：Gameplay Abilities
  2. 创建C++类，继承AbilitySystemComponent，名为AuraAbilitySystemComponent，目录为/public/AbilitySystem
  3. 创建C++类，继承AttributeSet，名为AuraAttributeSet，目录为/public/AbilitySystem
  4. 在.Build.cs文件添加需要的模块Private："GameplayAbilities","GameplayTags","GameplayTasks"

19.多人游戏中的GAS
#

  1. 介绍


    !


  2. 注意：每个客户端都有自己的HUD类，并且仅在该客户端上存在，所以专有服务器上没用HUD，监听服务器上的HUD是该本地玩家的HUD

  3. 变量复制只在服务器向客户端复制。而客户端想到服务器就只有用RPC了

20.构建能力系统组件和属性集
#

  1. AuraCharacterBase中创建T对象指针，ASC和AS。但是因为只在敌人角色中有这两个，而玩家角色需要放在PlayerState中，所以要到敌人中创建。

    1
2
3
4
5
6
7

    class UAbilitySystemComponent;
class UAttributeSet;

UPROPERTY()
TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent;
UPROPERTY()
TObjectPtr<UAttributeSet> AttributeSet;

    1. 继承IAbilitySystemInterface接口，该接口有个获取能力系统组件的纯虚函数GetAbilitySystemComponent()，我们实现并用来验证或获取能力系统组件

      1
2
3
4
5
6
7

      virtual UAbilitySystemComponent* GetAbilitySystemComponent() const override;


	UAbilitySystemComponent* AAuraCharacterBase::GetAbilitySystemComponent() const
{
	return AbilitySystemComponent;
}

    2. 创建获取属性集的函数GetAttributeSet()

      1

      UAttributeSet* GetAttributeSet() const{return AttributeSet;}

    3. 在AuraEnemy中将父类声明的两个指针变量赋值：创建ASC并设置为复制。创建AS。注意创建的是Aura开头的ASC和AS

      1
2
3
4
5

      AbilitySystemComponent = CreateDefaultSubobject<UAuraAbilitySystemComponent>(TEXT("AbilitySystemComponent"));
	AbilitySystemComponent->SetIsReplicated(true);
	AbilitySystemComponent->SetReplicationMode(EGameplayEffectReplicationMode::Minimal);//Minimal适用于AI控制的角色

	AttributeSet = CreateDefaultSubobject<UAuraAttributeSet>(TEXT("AttributeSet"));

  2. 在AuraPlayerState中声明这两个变量并创建，实现IAbilitySystemInterface接口的纯虚函数，和创建GetAttributeSet()函数.同上

21.复制模式
#

  1. 设置AuraPlayerState和EnemyBase类上的ASC的复制模式。

    1. 经验而谈：玩家控制的设置为Mixed，AI控制的设置为Minimal
    1

    AbilitySystemComponent->SetReplicationMode(EGameplayEffectReplicationMode::Mixed);

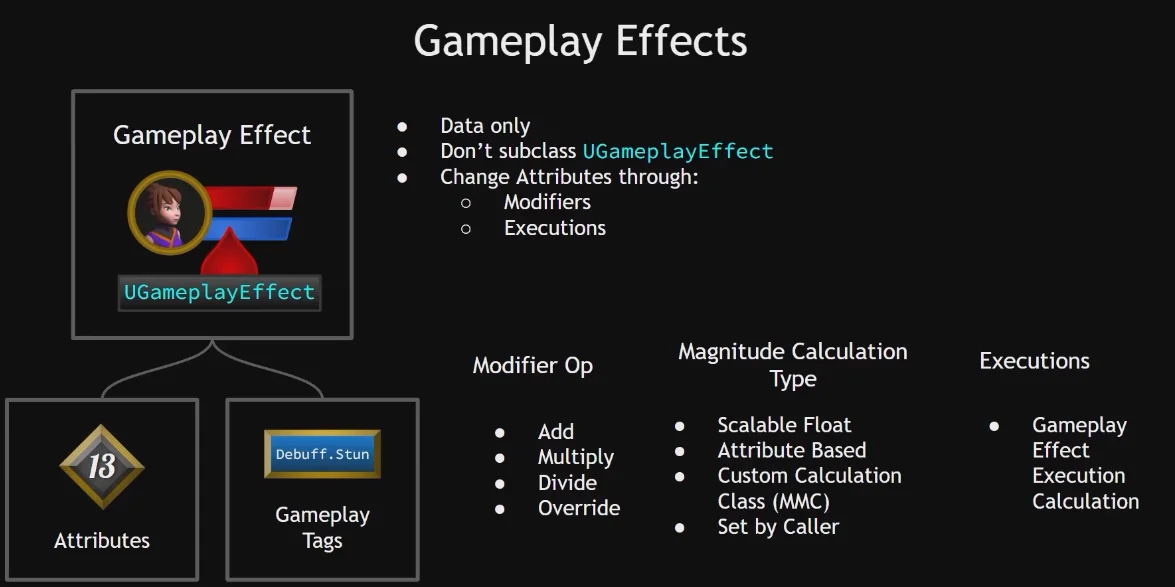

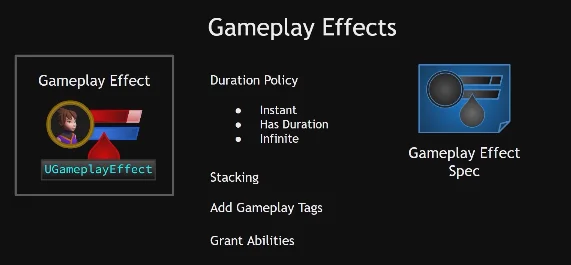

  2. GE的复制模式


  3. GE是什么，是对玩家造成伤害或治疗类似的

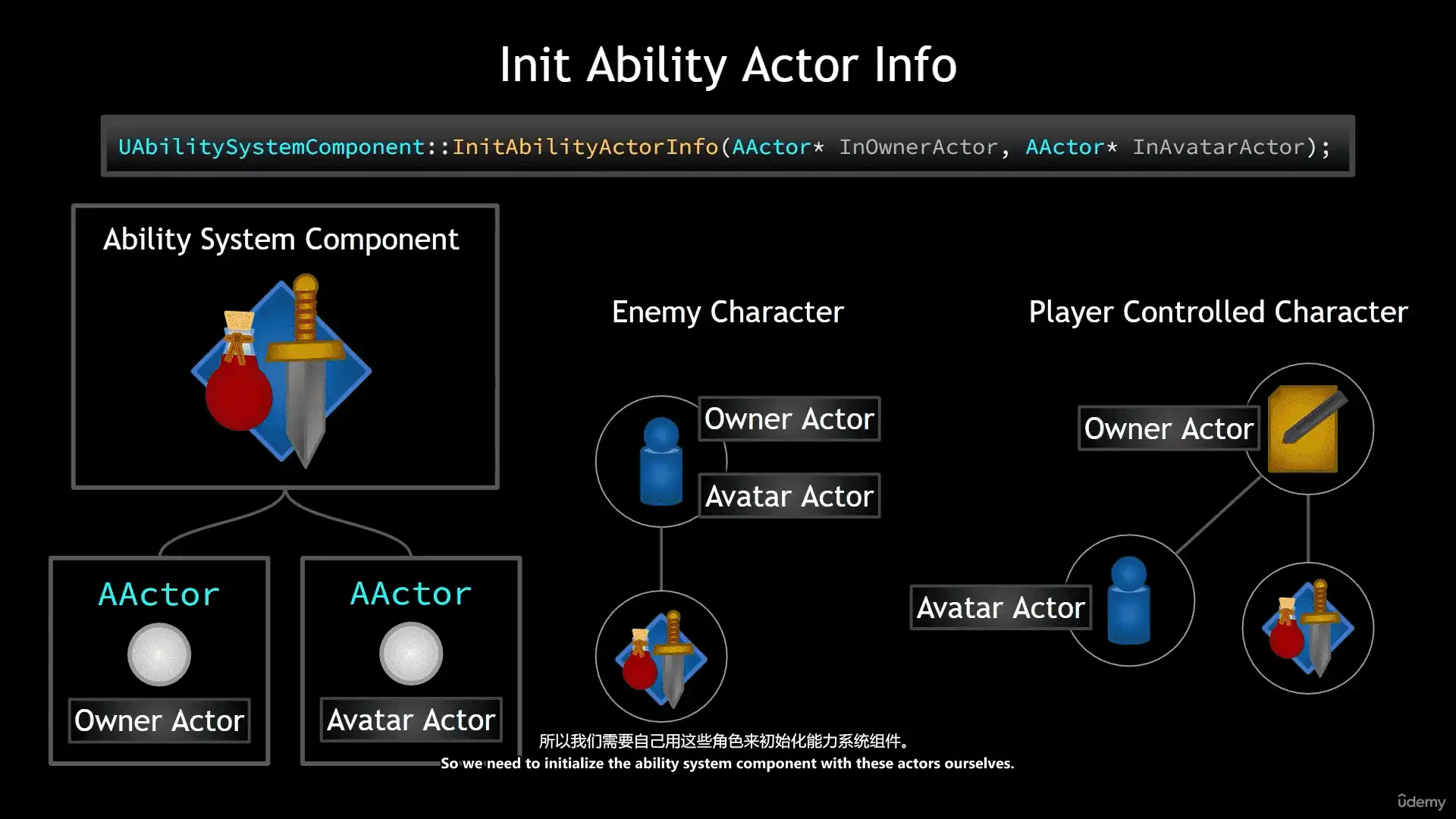

22.初始化ASC的拥有者和代表着
#

  1. 介绍

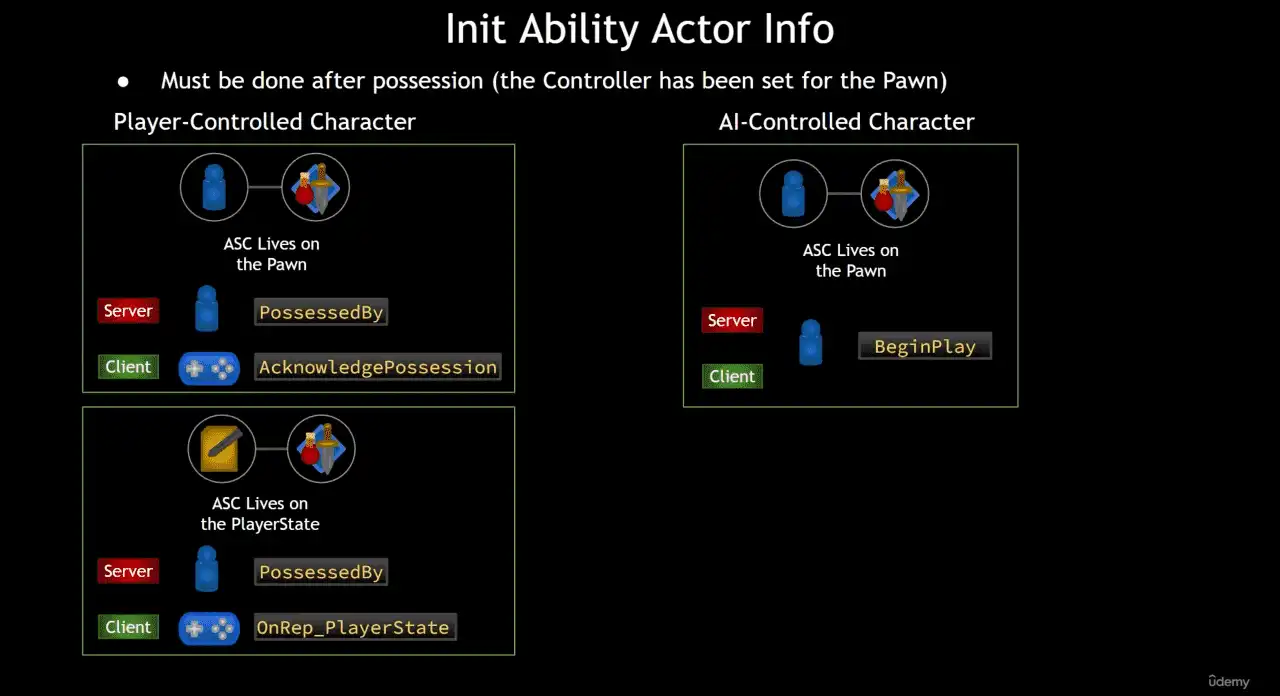

  2. 什么时候调用呢

    1. 如图


  3. 在AuraCharacter中创建私有函数，用于初始化ASC拥有者和代表者，同时在玩家角色类中赋值ASC和AS指针。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

    oid AAuraCharacter::PossessedBy(AController* NewController)
{
	Super::PossessedBy(NewController);

	// 在服务器中初始化AbilityActorInfo
	InitAbilityActorInfo();
}

void AAuraCharacter::OnRep_PlayerState()
{
	Super::OnRep_PlayerState();

	// 在客户端中初始化AbilityActorInfo
	InitAbilityActorInfo();
}

void AAuraCharacter::InitAbilityActorInfo()
{
	AAuraPlayerState* AuraPlayerState = GetPlayerState<AAuraPlayerState>();
	check(AuraPlayerState);
	AuraPlayerState->GetAbilitySystemComponent()->InitAbilityActorInfo(AuraPlayerState,this);
	AbilitySystemComponent = AuraPlayerState->GetAbilitySystemComponent();
	AttributeSet = AuraPlayerState->GetAttributeSet();
}

  4. 注意一点：


    对于混合复制模式：ASC的OwnerActor的所有者必须是控制者。

    对于Pawn，这在PossessedBy()中自动设置 对于玩家状态，它的所有者自动设置为控制器。

    如果是其他，需要手动设置ASC的OwnerActor的所有者为控制器

四、Attributes
#

23.属性
#

  1. 属性集AS可以有多个，但是该项目只使用一个。

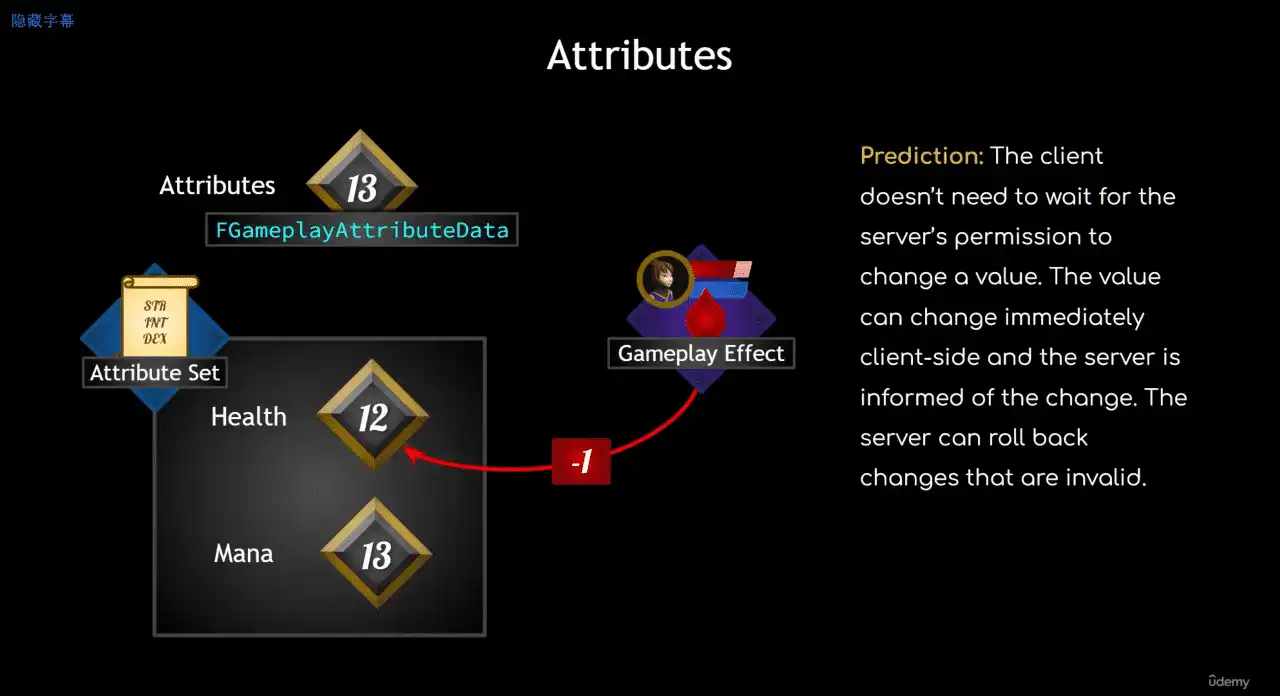

  2. 预测：相当于客户端不需要等到服务器确认更改，先自行更改，然后再通知服务器，服务器再判断是否有效，无效的话就让客户端回滚操作

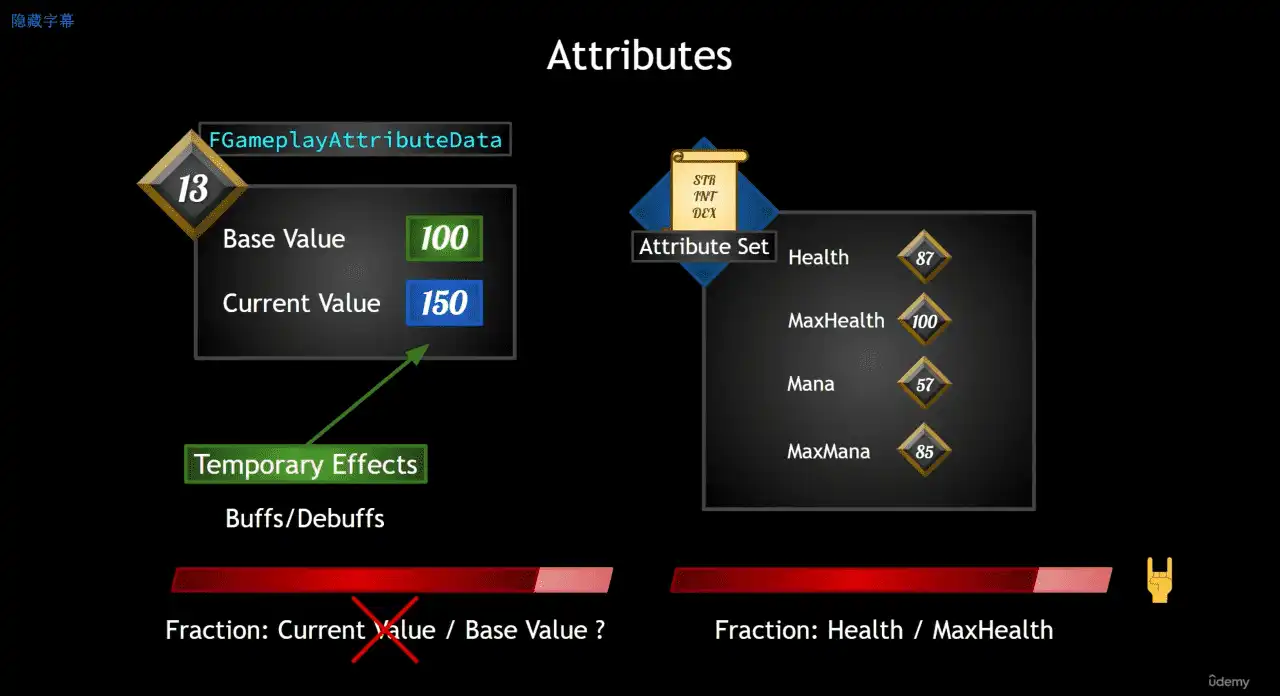

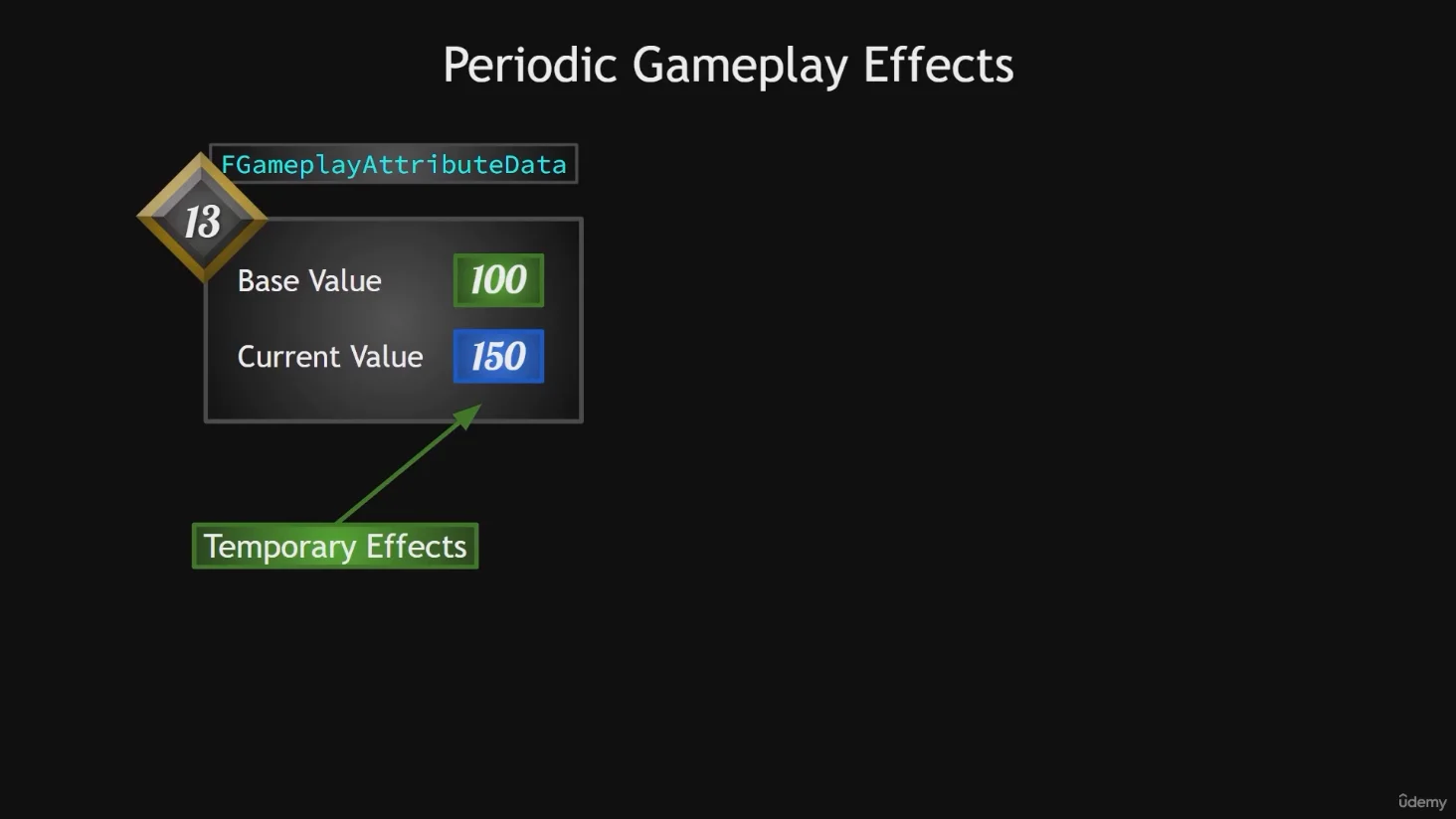

  3. 什么是属性值：由基础值和当前值构成，当前值代表临时值


24.生命和魔法
#

  1. AuraAttributeSet类添加构造函数

    1. 添加生命属性
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

    public:
	UAuraAttributeSet();
	//获取生命周期中需要复制的属性
	virtual void GetLifetimeReplicatedProps(TArray<class FLifetimeProperty>& OutLifetimeProps) const override;

	//该变量的值发生变化时，调用OnRep_Health函数
	UPROPERTY(BlueprintReadOnly,ReplicatedUsing = OnRep_Health,Category = "Vital Attributes")
	FGameplayAttributeData Health;

	UPROPERTY(BlueprintReadOnly,ReplicatedUsing = OnRep_MaxHealth,Category = "Vital Attributes")
	FGameplayAttributeData MaxHealth;

	UFUNCTION()
	void OnRep_Health(const FGameplayAttributeData& OldHealth) const;

	UFUNCTION()
	void OnRep_MaxHealth(const FGameplayAttributeData& OldMaxHealth) const;

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

    void UAuraAttributeSet::GetLifetimeReplicatedProps(TArray<class FLifetimeProperty>& OutLifetimeProps) const
{
	Super::GetLifetimeReplicatedProps(OutLifetimeProps);

	//Health属性的复制条件为：COND_None,意味着不需要复制条件，只要属性发生变化就会复制，REPNOTIFY_Always表示属性发生变化时总是会调用OnRep_Health函数
	DOREPLIFETIME_CONDITION_NOTIFY(UAuraAttributeSet, Health, COND_None, REPNOTIFY_Always);
	DOREPLIFETIME_CONDITION_NOTIFY(UAuraAttributeSet, MaxHealth, COND_None, REPNOTIFY_Always);
}

void UAuraAttributeSet::OnRep_Health(const FGameplayAttributeData& OldHealth) const
{
	// 这是一个辅助宏，可以在RepNotify函数中使用，以处理客户端可能会预测性修改的属性。
	// OldHealth是属性变化之前的值，Health是变化之后的值,旧值用于回滚。
	GAMEPLAYATTRIBUTE_REPNOTIFY(UAuraAttributeSet, Health, OldHealth);
}

void UAuraAttributeSet::OnRep_MaxHealth(const FGameplayAttributeData& OldMaxHealth) const
{
	GAMEPLAYATTRIBUTE_REPNOTIFY(UAuraAttributeSet, MaxHealth, OldMaxHealth);
}
    1. 上面添加属性的步骤是模板步骤，继续添加魔法和最大魔法属性

25.属性访问器
#

  1. 将.cpp中引入的ASC，剪切到.h中，因为要使用属性访问器

  2. AS源代码中到底属性访问器宏的定义

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

    /**
 * 这定义了一组用于访问和初始化属性的辅助函数，以避免手动编写这些函数。
 * 它会为属性 Health 创建如下函数：
 *
 *	static FGameplayAttribute UMyHealthSet::GetHealthAttribute();
 *	FORCEINLINE float UMyHealthSet::GetHealth() const;
 *	FORCEINLINE void UMyHealthSet::SetHealth(float NewVal);
 *	FORCEINLINE void UMyHealthSet::InitHealth(float NewVal);
 *
 * 在你的游戏中使用这些函数时，你可以这样定义，并根据需要添加游戏特定的函数：
 *
 *	#define ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
 *	GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
 *	GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
 *	GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
 *	GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)
 *
 *	ATTRIBUTE_ACCESSORS(UMyHealthSet, Health)
 */

  3. 在AuraAttributeSet中定义该宏，并在构造函数中调用InitHealth函数设置默认值

  4. 验证修改：showdebug abilitysystem

  5. 重复上面做法，将剩下属性也设置

26.效果Actor
#

  1. 创建继承Actor的C++类，AuraEffectActor，目录public/Actor

    1. 删除tick函数，设置tick为false；
    2. 创建私有变量，球体组件Sphere
      1. 构造函数中为Sphere创建对象，并附加到根组件
    3. 创建私有变量，静态网格组件Mesh
      1. 构造函数总为Mesh创建对象，并设置为根组件。
    4. 创建公共函数，重写OnOverlap重叠函数
    5. BeginPlay中设置Sphere组件重叠委托，绑定为OnOverlap函数
    6. 创建公共函数，重写EndOverlap结束重叠函数。
    7. BeginPlay中设置Sphere组件结束重叠委托，绑定到EndOverlap函数
    8. 编写代码实现改变属性
      1. **Tip:**如何快速创建委托的回调函数呢，在蓝图中我们可以快速创建，并帮我们把参数设置好了。但在C++中，我们直接去Sphere->OnComponentBeginOverlap.AddDynamic，委托里面复制声明的委托参数，然后删掉不需要的委托变量名和不需要的逗号。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

    // Learn by Zmingu

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "AuraEffectActor.generated.h"

class USphereComponent;

UCLASS()
class AURA_API AAuraEffectActor : public AActor
{
	GENERATED_BODY()

public:
	AAuraEffectActor();

	UFUNCTION()
	virtual void OnOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult);
	UFUNCTION()
	virtual void EndOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex);

protected:
	virtual void BeginPlay() override;

private:
	UPROPERTY(VisibleAnywhere)
	TObjectPtr<UStaticMeshComponent> Mesh;

	UPROPERTY(VisibleAnywhere)
	TObjectPtr<USphereComponent> Sphere;
};

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

    // Learn by Zmingu

#include "Actor/AuraEffectActor.h"

#include "AbilitySystemComponent.h"
#include "AbilitySystemInterface.h"
#include "AbilitySystem/AuraAttributeSet.h"
#include "Components/SphereComponent.h"

// Sets default values
AAuraEffectActor::AAuraEffectActor()
{
	PrimaryActorTick.bCanEverTick = false;

	Mesh = CreateDefaultSubobject<UStaticMeshComponent>("Mesh");
	SetRootComponent(Mesh);
	Sphere = CreateDefaultSubobject<USphereComponent>("Sphere");
	Sphere->SetupAttachment(RootComponent);
}

void AAuraEffectActor::OnOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor,
	UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult)
{
	//T0D0: Change this to apply a Gameplay Effect. For now, using const_cast as a hack!
	// 如果重叠的Actor实现了IAbilitySystemInterface接口
	if (IAbilitySystemInterface* AbilitySystemInterface = Cast<IAbilitySystemInterface>(OtherActor))
	{
		const UAuraAttributeSet* AuraAttributeSet = Cast<UAuraAttributeSet>(AbilitySystemInterface->GetAbilitySystemComponent()->GetAttributeSet(UAuraAttributeSet::StaticClass()));
		UAuraAttributeSet* MutableAttributeSet = const_cast<UAuraAttributeSet*>(AuraAttributeSet);
		MutableAttributeSet->SetHealth(AuraAttributeSet->GetHealth() + 10.f);
		Destroy();
	}
}

void AAuraEffectActor::EndOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor,
	UPrimitiveComponent* OtherComp, int32 OtherBodyIndex)
{
}

void AAuraEffectActor::BeginPlay()
{
	Super::BeginPlay();

	Sphere->OnComponentBeginOverlap.AddDynamic(this, &AAuraEffectActor::OnOverlap);
	Sphere->OnComponentEndOverlap.AddDynamic(this,&AAuraEffectActor::EndOverlap);
}

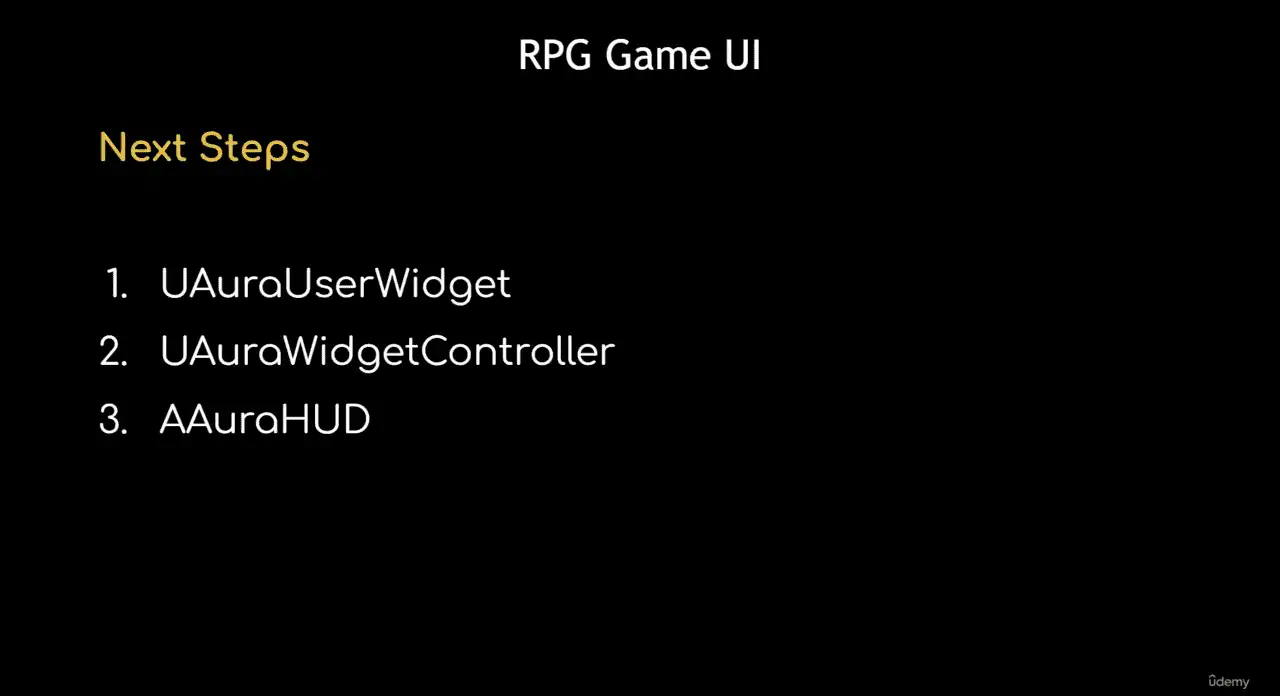

五、RPG Game Ul
#

27.游戏UI框架
#

  1. MVC架构，用一个类来获取数据并广播给UI




28.Aura用户控件和控件控制器
#

  1. 创建C++类，继承UserWidget，文件夹Public/UI/Widget，名为AuraUserWidget

  2. 创建C++类，继承UObject，文件夹Public/UI/WidgetController，名为AuraWidgetController

  3. 控件知道控制器，但是控制器不知道有哪些控件

  4. 在AuraUserWidget创建公共UObject变量WidgetController，并创建一个可以在蓝图设置该变量的函数SetWidgetControllen。再创建保护的蓝图实现的WidgetControllerSet函数，在SetWidgetControllen中调用。

    1
2
3
4
5
6

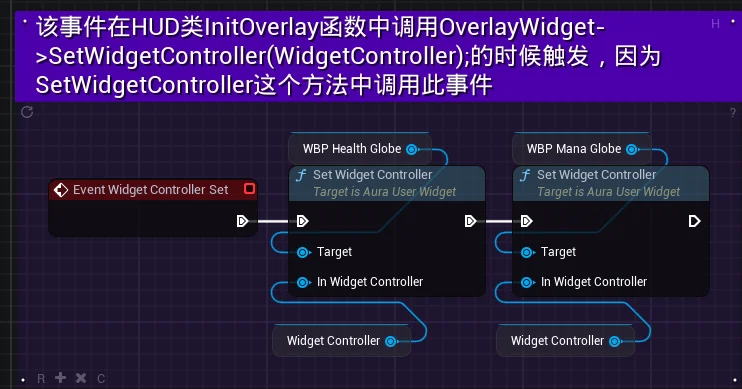

    void UAuraUserWidget::SetWidgetController(UObject* InWidgetController)
{
	WidgetController = InWidgetController;
	WidgetControllerSet();
}
//这个方法的作用是给WidgetController赋值

  5. 在AuraWidgetController中创建四个变量，因为控件控制器需要到处拿数据

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

    class AURA_API UAuraWidgetController : public UObject
{
	GENERATED_BODY()

protected:
	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<APlayerController> PlayerController;

	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<APlayerState> PlayerState;

	UPROPERTY(BlueprintReadOnly,Category = "Widget Controller")
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent;

	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<UAttributeSet> AttributeSet;
};

29.球形进度条
#

  1. 我们需要创建一个球形进度条父类，他的大小可以被子类重写，如何做呢
    1. 在目录/Blueprints/UI/ProgressBar中创建控件，继承AuraUserWidget，命名为WBP_GlobeProgressBar
    2. 设置大小为所需，添加SizeBox设置为变量并命名SizeBox_Root，宽高250，
    3. 创建浮点变量BoxWidth，BoxHeight默认值250
    4. 在预构造中设置SizeBox的高度，宽度覆盖。并折叠成函数UpdateBoxSize
  2. 添加覆层Overlay_Root
  3. 添加图像Image_Background,设置为水平垂直填充，设置为变量
    1. 创建BackgroundBrush变量，类型为Slate Brush，默认值为GlobeRing
    2. 创建分类GlobeProperties，将自己创建的变量移入
    3. 预构造中给图 片设置Brush，折叠成函数UpdateBackgroundBrush
  4. 添加进度条ProgressBar_Globe，设置填满，设置为变量，设置Fill Image为MI_HealthGlobe，设置Draw As为Image，设置 Fill Color and opacity为白色
    1. 设置Background Image为透明
    2. 设置Bar Fill Type为Bottom to Top
    3. 预构造函数中设置进度条的样式，背景图像的Tint颜色为透明。填充图像Fill Image提升为变量 ProgressBarFilllmage，折叠成函数UpdateGlobelmage
    4. 预构造中设置进度条的Padding：需要调用Slot as Overlay Slot再调用Set Padding 。提升变量GlobePadding设置为10，折叠成函数UpdateGlobePadding
  5. 球形进度条快为空的时候，球体的玻璃材质效果
    1. 拖入图片Image_Glass，设置填充，设置为变量
    2. 创建Image_Glass画刷变量，默认值为MI_EmptyGlobe，为Image_Glass设置上画笔
    3. 为Image_Glass设置边距，使用之前的边距
    4. 设置Image_Glass的透明度为0.5
    5. 折叠成函数UpdateGlassBrush，和 UpdateGlassPadding

30.生命球
#

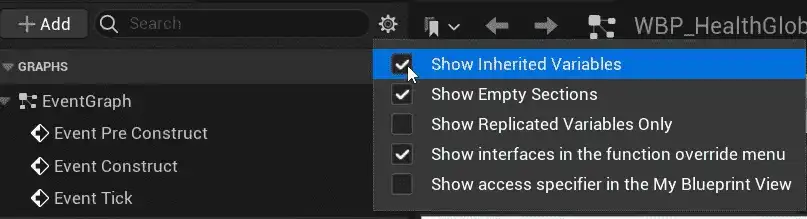

  1. 创建继承WBP_GlobeProgressBar的控件WBP_HealthGlobe，点击显示继承的变量


  2. 找到球的图片，换成生命值的图片。

  3. 在UI/Overlay下创建继承AuraUserWidget的控件WBP_Overlay

    1. 画布面板耗费比较高，添加画布面板
    2. 添加WBP_HealthGlobe，设置锚点为底部中心。
    3. 添加到视口看看效果。
    4. 为了能方便设置生命球的大小和样式，可以把这些变量暴露出来

  4. 同样方法设置魔法球UI，并添加到WBP_Overlay中

31.Aura HUD
#

  1. 创建C++类，继承HUD，位置UI/HUD，命名为AuraHUD
  2. 将WBP_Overlap添加到视口

    1. 创建公共TObjectPtr的UAuraUserWidget类的变量，OverlayWidget

    2. 创建私有TSubclassOfUAuraUserWidget类变量，OverlayWidgetClass

    3. 重写BeginPlay函数。

      1
2

      UUserWidget* Widget = CreateWidget<UUserWidget>( owningObject:GetWorld(), 0verlayWidgetclass);
Widget->AddToViewport();

    4. 创建BP_AuraHud蓝图类，细节面板设置Overlay Widget Class类，设置GM的HUD为该蓝图类

32.Overlay 控件控制器
#

一个继承与UObject的类，用来控制小部件，这个类中需要拿到PC,PS,ASC,AS等属性，这些属性弄在一个结构体里面，外部调用SetWidgetControllerParams函数并传入结构体来把这些属性设置到这个类中。该类作为父类，OverlayWidgetController为该类的子类。

  1. 在AuraWidgetController中创建结构体FWidgetControllerParams

    1. 创建默认构造函数，创建带四个参数的构造函数初始化列表，

    2. 创建公共蓝图可调用函数SetWidgetControllerParams，传入结构体，并将结构体中的值设置给类中的变量

      1
2
3
4
5
6
7

      void UAuraWidgetController::SetWidgetControllerParams(FWidgetControllerParams WCParams)
{
	PlayerController = WCParams.PlayerController;
	PlayerState = WCParams.PlayerState;
	AbilitySystemComponent = WCParams.AbilitySystemComponent;
	AttributeSet = WCParams.AttributeSet;
}

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

      class UAttributeSet;
class UAbilitySystemComponent;
/**
 *
 */
USTRUCT(BlueprintType)
struct FWidgetControllerParams
{
	GENERATED_BODY()

	//结构体中的构造函数都需要声明并定义，空的构造函数也需要定义
	FWidgetControllerParams(){};
	//这是一个构造函数，用于初始化结构体的成员变量，这里的初始化是将所有的成员变量都初始化为nullptr
	FWidgetControllerParams(APlayerController* PC, APlayerState* PS, UAbilitySystemComponent* ASC, UAttributeSet* AS): PlayerController(PC), PlayerState(PS), AbilitySystemComponent(ASC), AttributeSet(AS) {}

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<APlayerController> PlayerController = nullptr;

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<APlayerState> PlayerState = nullptr;

	UPROPERTY(BlueprintReadWrite,BlueprintReadWrite)
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent = nullptr;

	UPROPERTY(BlueprintReadWrite,BlueprintReadWrite)
	TObjectPtr<UAttributeSet> AttributeSet = nullptr;

};

UCLASS()
class AURA_API UAuraWidgetController : public UObject
{
	GENERATED_BODY()
public:
	//这个函数用于将传入的结构体的成员变量赋值给当前类的成员变量
	UFUNCTION(BlueprintCallable)
	void SetWidgetControllerParams(FWidgetControllerParams WCParams);
protected:
	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<APlayerController> PlayerController;

	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<APlayerState> PlayerState;

	UPROPERTY(BlueprintReadOnly,Category = "Widget Controller")
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent;

	UPROPERTY(BlueprintReadOnly, Category = "Widget Controller")
	TObjectPtr<UAttributeSet> AttributeSet;
};

  2. 创建基于AuraWidgetController的OverlayWidgetController类,暂时没有逻辑.

  3. 在AuraHUD类中得到UI控制器类:

    1. 声明UI控制器类指针

      1
2

      	TObjectPtr<UOverlayWidgetController> OverlayWidgetController;
	//非 UProperty 对象成员可能会在垃圾收集期间被销毁，导致指针过时

    2. 声明UI控制器类

      1
2

      UPROPERTY(EditAnywhere)
	TSubclassOf<UOverlayWidgetController> OverlayWidgetControllerClass;

    3. 在AuraHUD类中创建GetOverlayWidgetController函数，传入参数为结构体FWidgetControllerParam，用于初始化UI控制器中的PC,PS,ASC和AS属性.

       1
 2
 3
 4
 5
 6
 7
 8
 9
10

      UOverlayWidgetController* AAuraHUD::GetOverlayWidgetController(const FWidgetControllerParams WCParams)
{
	if(OverlayWidgetController  == nullptr)
	{
		OverlayWidgetController = NewObject<UOverlayWidgetController>(this, OverlayWidgetControllerClass);
		OverlayWidgetController->SetWidgetControllerParams(WCParams);
		return OverlayWidgetController;
	}
	return OverlayWidgetController;
}

    4. 删除BeginPlayer函数, 创建InitOverLay函数

      1

      void InitOverlay(APlayerController* PC, APlayerState* PS, UAbilitySystemComponent* ASC, UAttributeSet* AS); //初始化UI控制器和UI

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

      void AAuraHUD::InitOverlay(APlayerController* PC, APlayerState* PS, UAbilitySystemComponent* ASC, UAttributeSet* AS)
{
	checkf(OverlayWidgetClass,TEXT("Overlay Widget class uninitialized, please fill out BP_AuraHuD"));
	checkf(OverlayWidgetControllerClass,TEXT("Overlay Widget Controller class uninitialized, please fill out BP_AuraHUD"));

	UUserWidget* Widget = CreateWidget<UUserWidget>(GetWorld(), OverlayWidgetClass);//将创建的UI转换为UAuraUserWidget
	OverlayWidget = Cast<UAuraUserWidget>(Widget);

	const FWidgetControllerParams WidgetControllerParams(PC,PS,ASC,AS);//创建一个结构体，用于传递给UI控制器
	UOverlayWidgetController* WidgetController = GetOverlayWidgetController(WidgetControllerParams);//获取UI控制器
	OverlayWidget->SetWidgetController(WidgetController);//为UI设置UI控制器

	Widget->AddToViewport();
}

  4. 什么时候调用InitOverlay函数呢, PC, PS, ASC, AS确保这些都初始化, 并确保服务端和客户端

    1. AuraCharacter中的InitAbilityActorInfo中设置, 要拿到HUD就要用玩家控制器

      1
2
3
4
5
6
7

      if (AAuraPlayerController* AuraPlayerController = Cast<AAuraPlayerController>(GetController()))
	{
		if (AAuraHUD* AuraHUD = Cast<AAuraHUD>(AuraPlayerController->GetHUD()))
		{
			AuraHUD->InitOverlay(AuraPlayerController,AuraPlayerState,AbilitySystemComponent,AttributeSet);
		}
	}

  5. 小插曲: Aura玩家控制器中的check(Subsystem);也许需要考虑多人游戏

33.Broadcasting Initial Values
#

  1. 在父类UI控制器AuraWidgetController中创建虚函数BroadcastInitialValues()用来广播初始值，并定义为空函数。

    1
2

    public:
	virtual void BroadcastInitialValues();//用来广播初始值

    1
2
3
4

    void UAuraWidgetController::BroadcastInitialValues()
{
	//在父类中没有实现任何功能，所以这个函数是空的，需要在子类中实现
}

  2. 在子类UI控制器OverlayWidgetController中重写该函数，并创建两个动态多播委托，在BroadcastInitialValues()函数中广播从AS中获得的生命值和最大生命值。接下来考虑在哪里绑定这两个委托。

    1
2
3
4
5
6
7
8

    public:
	virtual void BroadcastInitialValues() override;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnHealthChangedSignature OnHealthChanged;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnMaxHealthChangedSignature OnMaxHealthChanged;

    1
2
3
4
5
6
7

    void UOverlayWidgetController::BroadcastInitialValues()
{
	UAuraAttributeSet* AuraAttributeSet = CastChecked<UAuraAttributeSet>(AttributeSet);

	OnHealthChanged.Broadcast(AuraAttributeSet->GetHealth());
	OnMaxHealthChanged.Broadcast(AuraAttributeSet->GetMaxHealth());
}

  3. 为生命值UI，法力值UI设置上UI控制器

    1. 在WBP_Overlay蓝图类中，为两个子UI生命球和法力值球设置UI控制器。


    2. 将UOverlayWidgetController类设置为蓝图可访问和蓝图类型，这是为了使生命值球UI中的UI控制器能够转换成OverlayWidgetController控制器，这样才能绑定到委托，但是我们希望能在蓝图中处理绑定的事件。

      1
2
3
4
5

      **UCLASS(BlueprintType, Blueprintable)**
class AURA_API UOverlayWidgetController : public UAuraWidgetController
{
	......
}

  4. 我们干脆创建/Blueprint/UI/WidgetController文件夹，创建继承OverlayWidgetController的BP_OverlayWidgetController，并在BP_HUD中设置OverlayWidgetControllerClass为该蓝图类

  5. 回到生命值球UI蓝图中，拿到父类为自己设置的UI控制器，转换成子控制器后同时绑定回调事件，拿到新的生命值和最大生命值

    ![image 1.webp

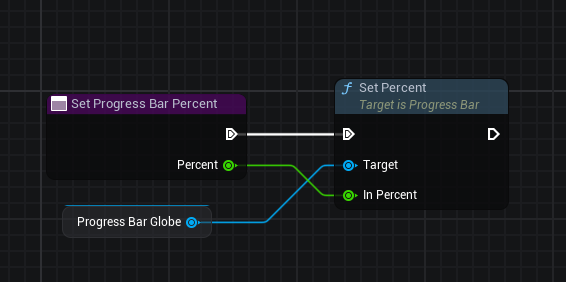

  6. 在生命值UI父类创建为进度条设置百分比的函数Set Progress Bar Percent

    !

    image 2.png

  7. 在生命值球UI中为生命值和最大生命值设置百分比

    image 3.webp

  8. 运行游戏查看效果，控制台输入showdebug abilitysystem，查看数值是否正确

  9. 优化蓝图

    image 4.webp

34.Listening for Attribute Changes
#

  1. 现在考虑属性变化的监听，GAS自带一个属性变化：AbilitySystemComponent->GetGameplayAttributeValueChangeDelegat

  2. 在UI控制器父类创建绑定回调函数的函数，并生成空定义。

    1

    virtual void BindCallbacksToDependencies();//用来绑定回调函数到依赖项

  3. 在子类UI控制器中实现该函数。

    1. 新建两个回调函数，该函数的参数需要特定，因为要被GAS中的xx绑定
    2. 在依赖函数中添加绑定
    3. 在绑定的回调函数中广播新的变化值
    4. 修改AuraAttributeSet类中的初始生命值为50，运行捡起生命药水查看效果

  4. 任务

    绑定回调 1.调用 BindCallbacksToDependencies()

    2.这应该在哪里调用? 3.进行测试。捡起一个生命药水

  5. 在HUD获取UI控制器的地方调用绑定回调的函数 BindCallbacksToDependencies

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    UOverlayWidgetController* AAuraHUD::GetOverlayWidgetController(const FWidgetControllerParams WCParams)
{
	if(OverlayWidgetController  == nullptr)
	{
		OverlayWidgetController = NewObject<UOverlayWidgetController>(this, OverlayWidgetControllerClass);
		OverlayWidgetController->SetWidgetControllerParams(WCParams);
		**OverlayWidgetController->BindCallbacksToDependencies();**
		return OverlayWidgetController;
	}
	return OverlayWidgetController;
}

  6. 运行游戏，捡起药水查看UI变化

  7. 控制台输入ShowDebug abilitysystem查看数值变化

35.Callbacks for Mana Changes
#

  1. 任务

    1. 法力值变化的回调 1.创建回调函数 2.绑定回调程序 3.更改效果Actor，使其从法力中扣除 4.测试游戏。

  2. 用生命值回顾下流程，GAS中的AS属性变化时，自带一个委托，用来绑定回调函数

    1. AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(该AS属性)从该属性中获得委托，.AddUObject(this,&UOverlayWidgetController::HealthChanged)，绑定HealthChanged()回调函数，HealthChanged()函数广播我们自己创建的委托OnHealthChanged.Broadcast(Data.NewValue)然后我们在UI中绑定我们创建的委托，所以每次AS属性变化时，我们的UI就能拿到变化后的值NewValue

  3. 所以我们先创建两个回调函数，给GAS自带的委托绑定

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

    void ManaChanged(const FOnAttributeChangeData& Data) const;
void MaxManaChanged(const FOnAttributeChangeData& Data) const;

void UOverlayWidgetController::ManaChanged(const FOnAttributeChangeData& Data) const
{

}

void UOverlayWidgetController::MaxManaChanged(const FOnAttributeChangeData& Data) const
{

}

  4. 给GAS自带的委托绑定上回调函数

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

    void UOverlayWidgetController::BindCallbacksToDependencies()
{
	UAuraAttributeSet* AuraAttributeSet = CastChecked<UAuraAttributeSet>(AttributeSet);

	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetHealthAttribute())
	.AddUObject(this,&UOverlayWidgetController::HealthChanged);

	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetMaxHealthAttribute())
	.AddUObject(this,&UOverlayWidgetController::MaxHealthChanged);

	**AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetManaAttribute())
	.AddUObject(this,&UOverlayWidgetController::ManaChanged);

	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetMaxManaAttribute())
	.AddUObject(this,&UOverlayWidgetController::MaxManaChanged);**
}

  5. 然后自定义两个动态多播委托，用来把改变后的数据传递给UI

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

    DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnManaChangedSignature,float,NewMana);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnMaxManaChangedSignature,float,NewMana);

public:
	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnManaChangedSignature OnManaChanged;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnMaxManaChangedSignature OnMaxManaChanged;


void UOverlayWidgetController::ManaChanged(const FOnAttributeChangeData& Data) const
{
	OnManaChanged.Broadcast(Data.NewValue);
}

void UOverlayWidgetController::MaxManaChanged(const FOnAttributeChangeData& Data) const
{
	OnMaxHealthChanged.Broadcast(Data.NewValue);
}

  6. 现在AS属性改变的时候，会调用ManaChanged函数，该函数把AS改变后的属性值通过OnManaChanged委托广播出去了。接下来就是去UI中绑定这个委托。

  7. 在去UI中绑定委托前，别忘了法力值的初始值的广播

     1
 2
 3
 4
 5
 6
 7
 8
 9
10

    void UOverlayWidgetController::BroadcastInitialValues()
{
	UAuraAttributeSet* AuraAttributeSet = CastChecked<UAuraAttributeSet>(AttributeSet);

	OnHealthChanged.Broadcast(AuraAttributeSet->GetHealth());
	OnMaxHealthChanged.Broadcast(AuraAttributeSet->GetMaxHealth());

	**OnManaChanged.Broadcast(AuraAttributeSet->GetMana());
	OnMaxManaChanged.Broadcast(AuraAttributeSet->GetMaxMana());**
}

  8. 我们将之前用到的血瓶改点参数用来测试法力值的改变是否生效

    1. 在AuraEffectActor类中，临时修改重叠事件中测试用的数据

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

      void AAuraEffectActor::OnOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor,
	UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult)
{
	//T0D0: Change this to apply a Gameplay Effect. For now, using const_cast as a hack!
	// 如果重叠的Actor实现了IAbilitySystemInterface接口
	if (IAbilitySystemInterface* AbilitySystemInterface = Cast<IAbilitySystemInterface>(OtherActor))
	{
		const UAuraAttributeSet* AuraAttributeSet = Cast<UAuraAttributeSet>(AbilitySystemInterface->GetAbilitySystemComponent()->GetAttributeSet(UAuraAttributeSet::StaticClass()));
		UAuraAttributeSet* MutableAttributeSet = const_cast<UAuraAttributeSet*>(AuraAttributeSet);
		MutableAttributeSet->SetHealth(AuraAttributeSet->GetHealth() + 10.f);
		MutableAttributeSet->SetMana(AuraAttributeSet->GetMana() - 25.f);
		Destroy();
	}
}

36.Gameplay Effects
#

  1. 开始涉及GE（游戏效果），GE用来改变AS（属性）和Tag（标签）

    image 5.webp

  2. GE只是数据，不涉及逻辑

  3. GE没有子类，而是创建继承GE的蓝图类

  4. GE通过修饰符Modifiers和执行Executions来调整属性

    1. Modifiers
      1. 修饰符包括Add，Multiply，Divide，Override（加减乘除覆盖）
      2. 修饰符操作值，这个值称为幅度Magnitude，对幅度进行减乘除后就是对属性修改的结果
      3. 幅度可以是很多种值，比如幅度计算类型Magnitude Calculation Type包括
        1. Scalable Float可伸缩的浮点值
        2. Arrtibute Based另一个属性的基础值（比如你打了我一拳，我扣的血的值是你的力量值）
        3. Custom Calculation Class (MMC)自定义计算类，专门拿一个类来计算
        4. Set by Caller
        5. 甚至可以用一个GE的等级表来修改属性，GE拥有等级（比如GE等级越高，扣的血越多）
    2. Executions
      1. 先空着，没看懂

  5. GE生效方式之时间间隔有三种方式

    ![image 6.webp

    1. 生效一下就消失
    2. 生效一段时间后消失
    3. 生效后不消失（除非通过其他手段

  6. GE可以叠加，通过Tag或给予能力

  7. GE的规范

37.Effect Actor Improved
#

  1. 之前的AuraEffectActor代码中对属性的修改是临时的，我们从这里开始修改

  2. 删除网格体，重叠事件相关代码。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

    // Learn by Zmingu
#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "AuraEffectActor.generated.h"

~~class USphereComponent;~~

UCLASS()
class AURA_API AAuraEffectActor : public AActor
{
	GENERATED_BODY()

public:
	AAuraEffectActor();

	~~UFUNCTION()
	virtual void OnOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult);
	UFUNCTION()
	virtual void EndOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex);~~

protected:
	virtual void BeginPlay() override;

private:
	~~UPROPERTY(VisibleAnywhere)
	TObjectPtr<UStaticMeshComponent> Mesh;

	UPROPERTY(VisibleAnywhere)
	TObjectPtr<USphereComponent> Sphere;~~
};

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

    // Learn by Zmingu

#include "Actor/AuraEffectActor.h"

~~#include "AbilitySystemComponent.h"
#include "AbilitySystemInterface.h"
#include "AbilitySystem/AuraAttributeSet.h"
#include "Components/SphereComponent.h"~~

// Sets default values
AAuraEffectActor::AAuraEffectActor()
{
	PrimaryActorTick.bCanEverTick = false;

	~~Mesh = CreateDefaultSubobject<UStaticMeshComponent>("Mesh");
	SetRootComponent(Mesh);
	Sphere = CreateDefaultSubobject<USphereComponent>("Sphere");
	Sphere->SetupAttachment(RootComponent);~~
}

~~void AAuraEffectActor::OnOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor,
	UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult)
{
	//T0D0: Change this to apply a Gameplay Effect. For now, using const_cast as a hack!
	// 如果重叠的Actor实现了IAbilitySystemInterface接口
	if (IAbilitySystemInterface* AbilitySystemInterface = Cast<IAbilitySystemInterface>(OtherActor))
	{
		const UAuraAttributeSet* AuraAttributeSet = Cast<UAuraAttributeSet>(AbilitySystemInterface->GetAbilitySystemComponent()->GetAttributeSet(UAuraAttributeSet::StaticClass()));
		UAuraAttributeSet* MutableAttributeSet = const_cast<UAuraAttributeSet*>(AuraAttributeSet);//临时强制修改const属性
		MutableAttributeSet->SetHealth(AuraAttributeSet->GetHealth() + 10.f);
		MutableAttributeSet->SetMana(AuraAttributeSet->GetMana() - 25.f);
		Destroy();
	}
}

void AAuraEffectActor::EndOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor,
	UPrimitiveComponent* OtherComp, int32 OtherBodyIndex)
{
}~~

void AAuraEffectActor::BeginPlay()
{
	Super::BeginPlay();

	~~Sphere->OnComponentBeginOverlap.AddDynamic(this, &AAuraEffectActor::OnOverlap);
	Sphere->OnComponentEndOverlap.AddDynamic(this,&AAuraEffectActor::EndOverlap);~~
}

  3. C++类中创建场景组件设置为根组件

    1
2
3
4
5
6
7
8
9

    //.h

//.cpp
AAuraEffectActor::AAuraEffectActor()
{
	PrimaryActorTick.bCanEverTick = false;

	SetRootComponent(CreateDefaultSubobject<USceneComponent>(TEXT("RootComponent")));
}

  4. 蓝图类中添加网格体，设置上生命药水SM_PotionBottle，网格体设置整体缩放为0.2，碰撞预设为无碰撞，

  5. 添加球体碰撞，实现重叠事件（上面这些操作相当于把C++的逻辑弄到蓝图里，方便设计师操作一些蓝图

  6. 在C++类中声明GE类变量和应用GE的函数

    1. 声明GE类变量和应用GE的函数

      1
2
3
4
5
6

      	protected:
	UPROPERTY(EditAnywhere,Category = "Applied Effects")
	TSubclassOf<UGameplayEffect> InstantGameplayEffectClass;

	UFUNCTION(BlueprintCallable, Category = "Applied Effects")
	void ApplyEffectToTarget(AActor* Target, TSubclassOf<UGameplayEffect> GameplayEffectClass);

    2. 应用GE的函数中，先要拿到目标的ASC组件，有两种方法，1是通过该Actor实现的接口获取，2是通过GAS的全局蓝图函数库获取

      1
2
3
4

       	~~//第二种的原理其实和第一种一样，做了个封装
	IAbilitySystemInterface* ASCInterface = Cast<IAbilitySystemInterface>(Target);if(ASCInterface)
	ASCInterface->GetAbilitySystemComponent();~~
	UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(Target);

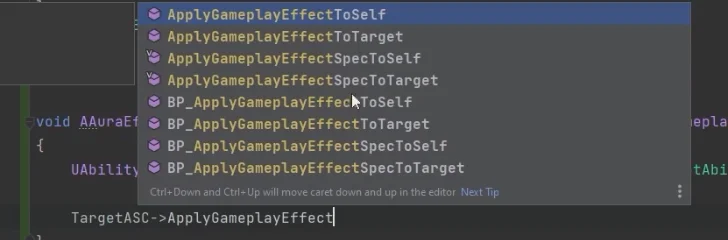

    3. ASC组件中有应用效果的一些方法，但使用这些方法前我们要去看下他需要的参数

      image 7.webp

      d.最终代码解析

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

      void AAuraEffectActor::ApplyEffectToTarget(AActor* Target, TSubclassOf<UGameplayEffect> GameplayEffectClass)
{
	UAbilitySystemComponent* TargetASC = UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(Target);
	if (TargetASC == nullptr) return;//如果目标没有ASC,直接返回

	check(GameplayEffectClass);
	// 1. 创建GE上下文
	FGameplayEffectContextHandle GEContextHandle = TargetASC->MakeEffectContext();
	// 2. 添加源对象（效果的施放者）
	GEContextHandle.AddSourceObject(this);
	// 3. 创建GE规格（Spec）
	FGameplayEffectSpecHandle GESpecHandle = TargetASC->MakeOutgoingSpec(GameplayEffectClass,1.f,GEContextHandle);//创建GE规格（Spec）
	// 4. 将GE应用到目标自己身上
	TargetASC->ApplyGameplayEffectSpecToSelf(*GESpecHandle.Data.Get());
}

  7. MakeEffectContext()创建一个新的游戏效果上下文包含了效果产生时的相关信息，比如：

    • 效果的来源（Source）
    • 目标（Target）
    • 触发效果时的位置
    • 其他相关数据
    • 返回一个 FGameplayEffectContextHandle，这是一个智能指针包装器
  • GEContextHandle.AddSourceObject(this);
    • AddSourceObject 设置效果的来源对象
    • this 指向当前的 AuraEffectActor
    • 这告诉系统这个效果是由谁产生的
    • 对于伤害追踪、效果可视化等很重要
  • TargetASC->**MakeOutgoingSpec(GameplayEffectClass, 1.f, GEContextHandle);**
    • 创建一个GameplayEffect的具体实例（Spec）
    • 参数解析：
      • GameplayEffectClass: 要应用的效果类型
      • 1.f: 效果等级（Level），影响效果强度
      • GEContextHandle: 前面创建的上下文
    • 返回一个 FGameplayEffectSpecHandle（智能指针包装器）
    • Spec包含了效果的所有具体信息：
      • 效果类型
      • 等级
      • 修改器
      • 持续时间
      • 堆叠规则等
  • TargetASC->ApplyGameplayEffectSpecToSelf(*GESpecHandle.Data.Get());
    • 将创建好的效果实际应用到目标身上
    • GESpecHandle.Data.Get() 获取原始指针
    • 解引用获取实际的 Spec
    • ApplyGameplayEffectSpecToSelf 将效果应用到拥有这个ASC的角色上
    • 这会触发：
      • 属性修改
      • 效果应用事件
      • 网络复制（如果需要）
      • 相关的游戏逻辑
  1. 应用GE流程总结
    • 创建上下文（记录效果产生的环境信息）
    • 设置效果来源（谁产生的效果）
    • 创建效果规格（具体的效果实例）
    • 将效果应用到目标
    • 这是UE的GameplayAbility系统中标准的效果应用流程，确保了效果应用的可预测性、可复制性和可扩展性

38.Instant Gameplay Effects
#

  1. 回到BP_HealthPotion蓝图类

  2. 添加球体碰撞开始重叠事件，调用刚刚父类中写的应用GE到目标的函数

  3. 新建GE类GE_PotionHeal 继承GE基类，放在/Blueprints/Actor/Potion目录下，把刚刚的生命药水蓝图也放进来

  4. 设置GE类GE_PotionHeal

    image 8.webp

  5. 给药水蓝图设置GE类和调用

    1. 回到C++类AAuraEffectActor将InstantGameplayEffectClass变量设置为蓝图可读
    2. 将ApplyEffectToTarget函数的形参Target改为TargetActor，避免和蓝图中调用的函数的Target混淆

  6. 在蓝图将InstantGameplayEffectClass类默认值设置为GE_PotionHeal

  7. 任务：制作魔法药水，略

    image 9.webp

39.Duration Gameplay Effects
#

  1. 在蓝图中实现应用GE（学习用，后面还是用之前的实现方法

    image 10.webp

  2. 任务：做一个持续两秒增加最大生命值的水晶球

    image 11.webp

    1. AAuraEffectActor类中新声明一个用于有作用间隔的GE类变量

      1
2

      UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	TSubclassOf<UGameplayEffect> DurationGameplayEffectClass;

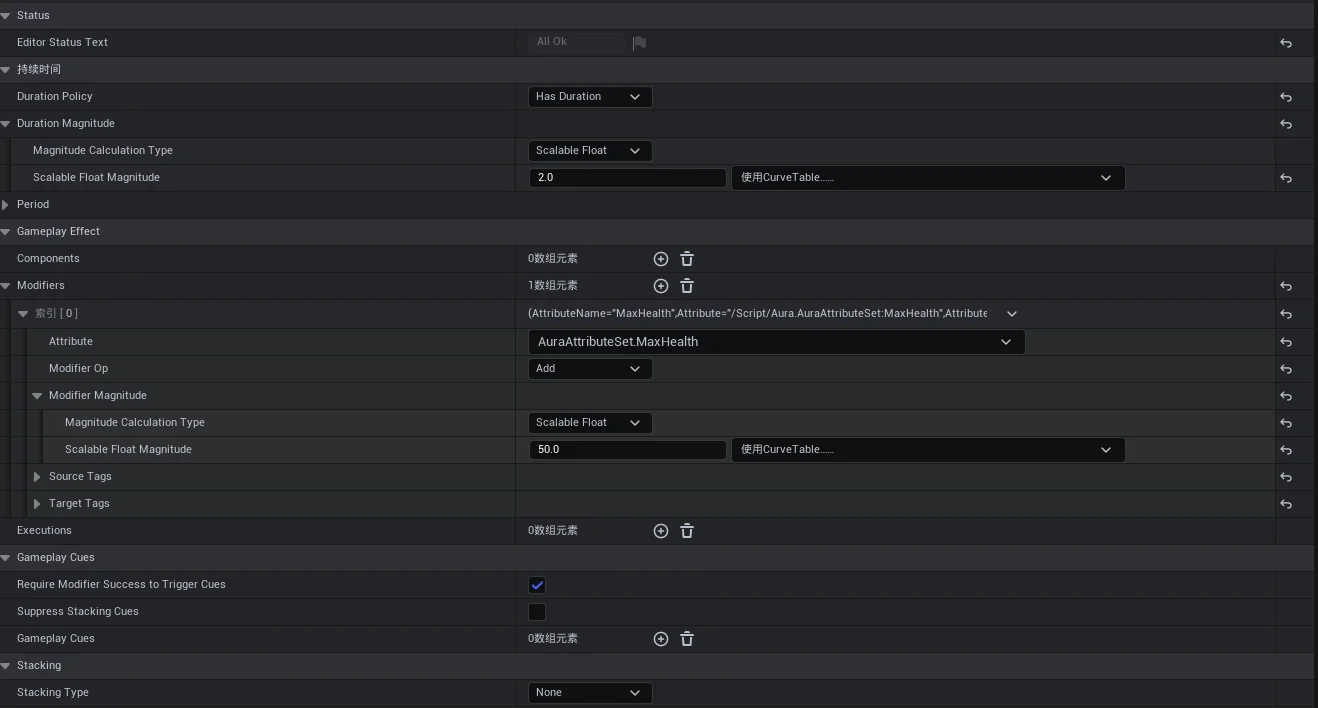

    2. 创建并设置GE_CrystalHealth

      image 12.webp

    3. 其他和之前设置的一样，略，最后测试

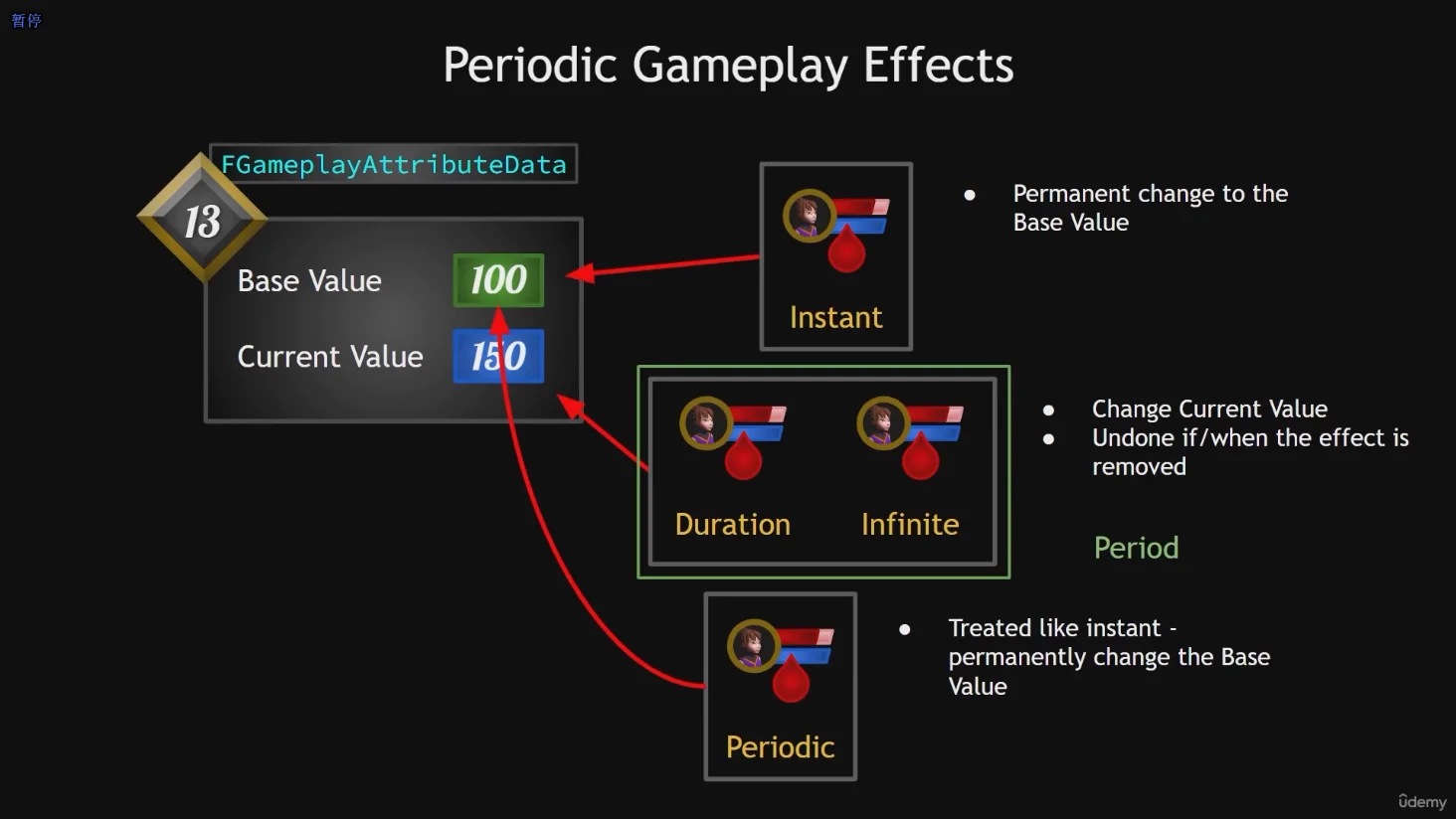

40.Periodic Gameplay Effects
#

  1. 1

    image 13.webp

    image 14.webp

    image 15.webp

  2. 修改生命水晶，使其可以周期性缓慢增加生命值

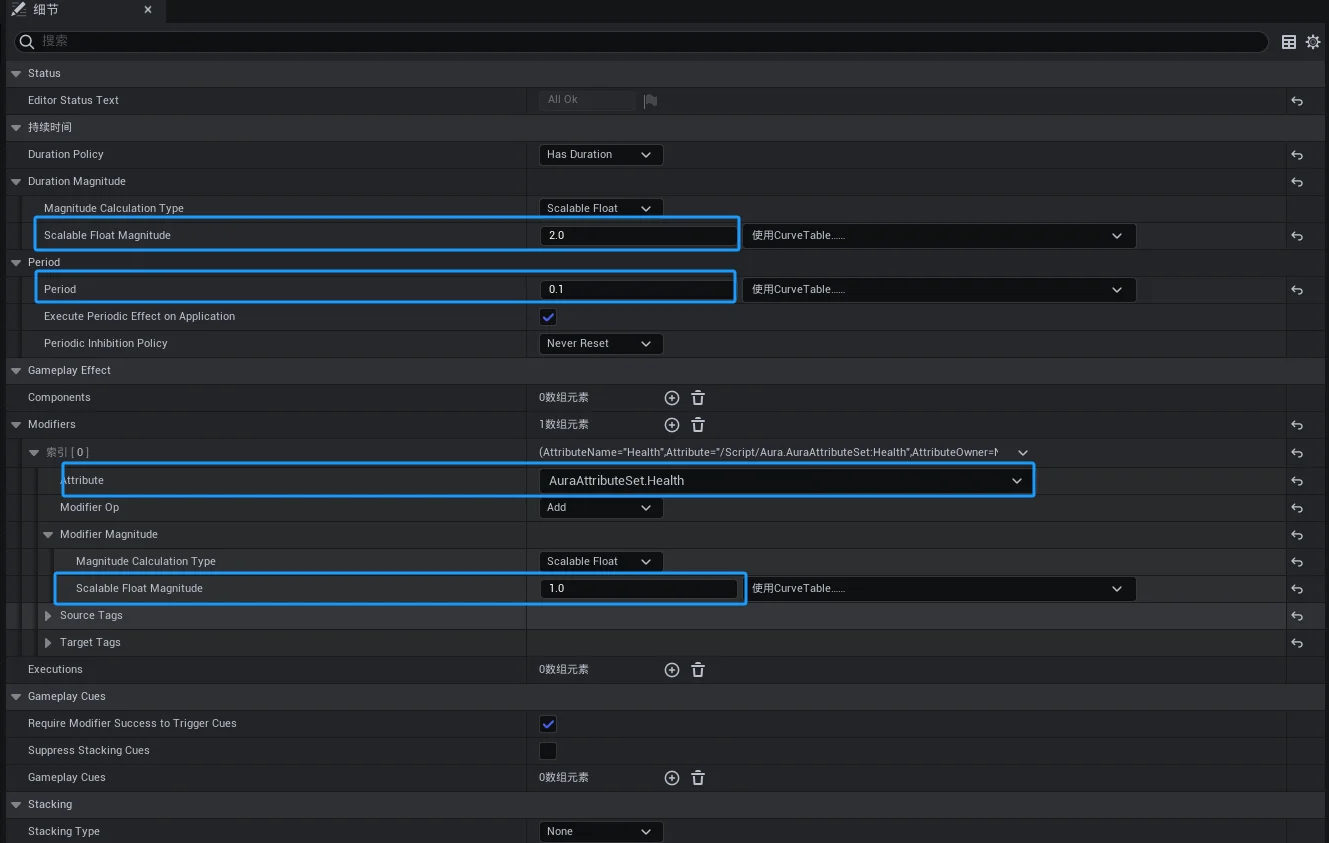

    1. 这样设置意思每0.1秒增加1，增加2秒

      image 16.webp

  3. 任务：创建持续增加法力值的法力水晶，略

    image 17.webp

    image 18.webp

41.Effect Stacking
#

  1. 介绍堆叠

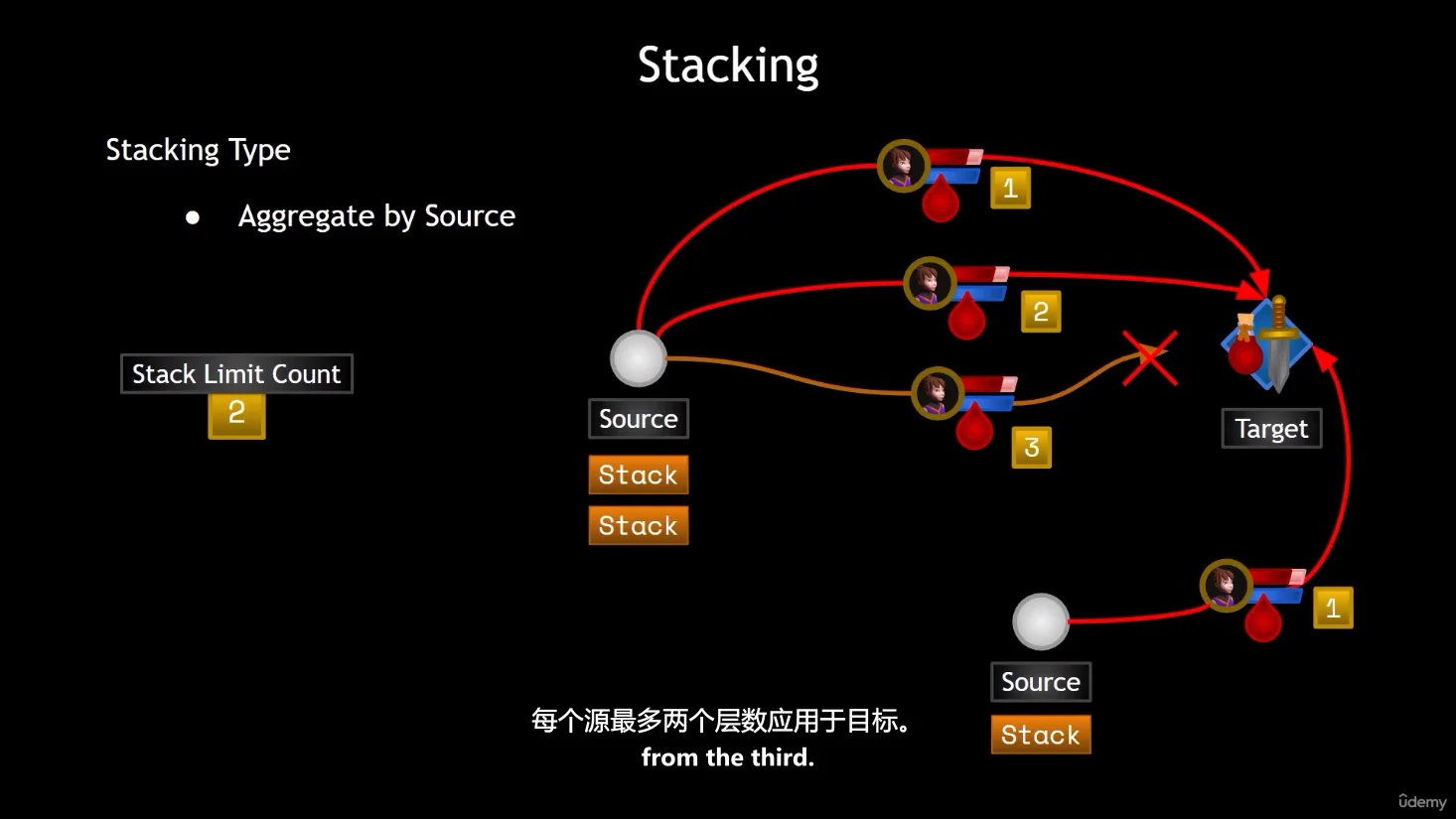

    1. 按来源堆叠

    image 19.webp

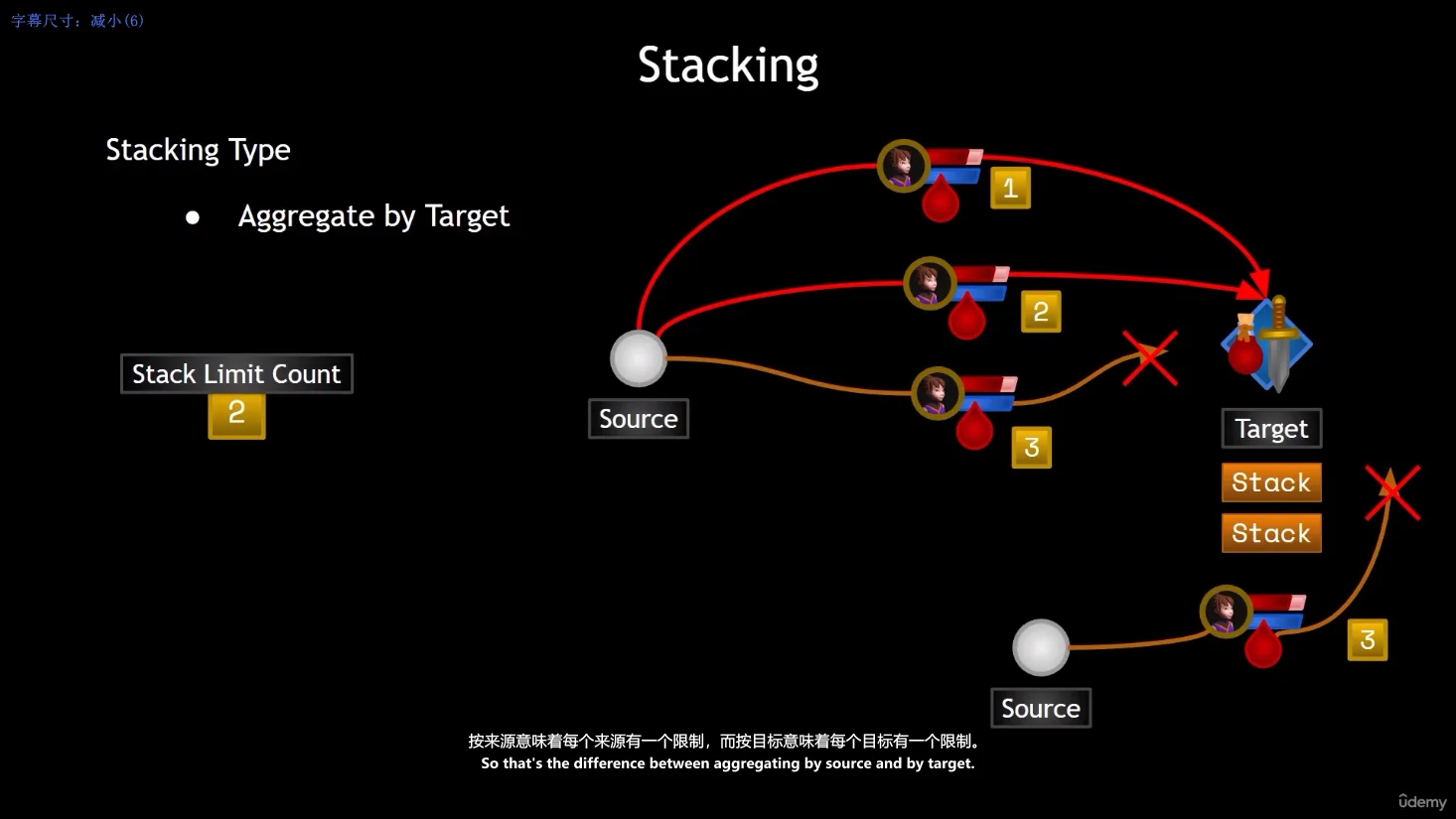

    1. 按目标堆叠

    image 20.webp

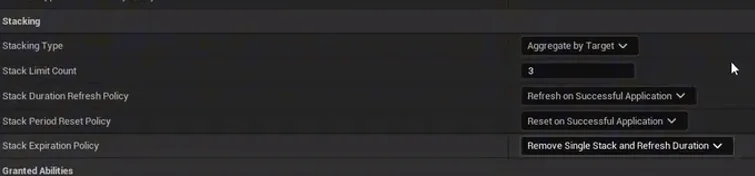

  2. Stacking Type（堆叠类型）

    • None - 不堆叠 -
      1. 新效果会替换旧效果 - 重置持续时间
    • AggregateBySource - 按来源堆叠
      • 同一个来源的效果会堆叠
      • 不同来源的效果分别计算
      • 例：玩家A的DOT和玩家B的DOT分别堆叠
    • 3. AggregateByTarget - 按目标堆叠
      • 不管来源是谁，效果都会堆叠
      • 例：多个玩家的DOT效果会在目标身上合并堆叠

  3. Stack Limit Count（堆叠数量限制）

    • 设置最大可堆叠层数
    • 0 = 无限制
    • 正整数 = 最大堆叠层数
    • 达到限制后的行为取决于其他堆叠策略

  4. Stack Duration Refresh Policy（持续时间刷新策略）

    1. Refresh on Successful Application - 成功应用时刷新
      • 新效果成功应用时刷新持续时间
      • 最常用的选项
    2. Never Refresh - 从不刷新
      • 持续时间保持不变
      • 适用于需要精确计时的效果

  5. Stack Period Reset Policy（周期重置策略）

    1. Reset on Successful Application - 成功应用时重置
      • 当新效果应用时重置周期计时
      • 适用于周期性效果（如DOT）
    2. Never Reset - 从不重置
      • 保持原有周期
      • 适用于需要固定周期的效果

  6. Stack Expiration Policy（过期策略）

    1. ClearEntireStack - 清除整个堆叠
      • 当一个效果过期时，移除所有堆叠层数
      • 适用于"全有或全无"的效果
    2. RemoveSingleStackAndRefreshDuration - 移除单层并刷新持续时间
      • 每次只移除一层堆叠
      • 刷新剩余堆叠的持续时间
      • 适用于需要逐层衰减的效果

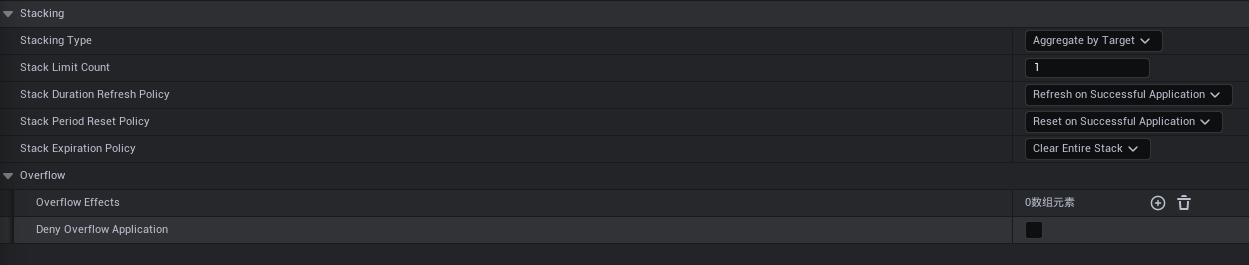

  • 按视频设置：

    !

    image 21.png

  • 按视频设置的结果

连续捡起3个的效果过程：

  1. 捡起第一个：
- 效果成功应用
- 堆叠数：1
- 开始计时（假设持续时间为10秒）
  1. 捡起第二个（比如2秒后）：
- 由于 Stack Limit Count = 1，不会增加新的堆叠
- 但因为 Duration Refresh = 成功应用时刷新，所以：
  - 持续时间重置为新的10秒
- 如果有周期性效果，也会重置周期计时
  1. 捡起第三个（比如再过2秒）：
- 同第二个的效果
- 再次刷新持续时间为新的10秒
- 再次重置周期计时

总结效果：

  1. 始终只会有一层效果（因为 Stack Limit Count = 1）
  2. 每次捡起都会刷新持续时间
  3. 不会叠加效果强度
  4. 当持续时间结束时，效果完全消失

这种配置适用于：

  • 不需要堆叠的增益/减益效果
  • 希望可以刷新持续时间的效果
  • 例如：速度提升、护盾效果等

42.Infinite Gameplay Effects
#

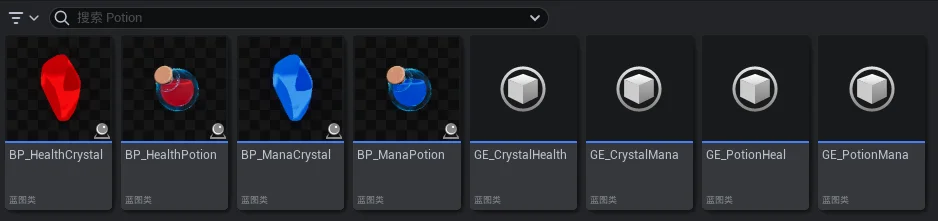

  1. 将之前的水晶放到新的文件夹Crystal

  2. 新建Area目录，新建BP_FireArea继承AuraE类

    1. 添加碰撞盒
    2. 添加奶瓜粒子，设置火特效

  3. 在GEActor类中新建永久应用的GE变量类InfiniteGameplayEffectClass

    1
2

    UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	TSubclassOf<UGameplayEffect> InfiniteGameplayEffectClass;

  4. 在工目录创建GE_FireArea，设置类型为无限Infinite，设置周期每秒扣五滴血

  5. 按照之前方法实现碰到火应用GE

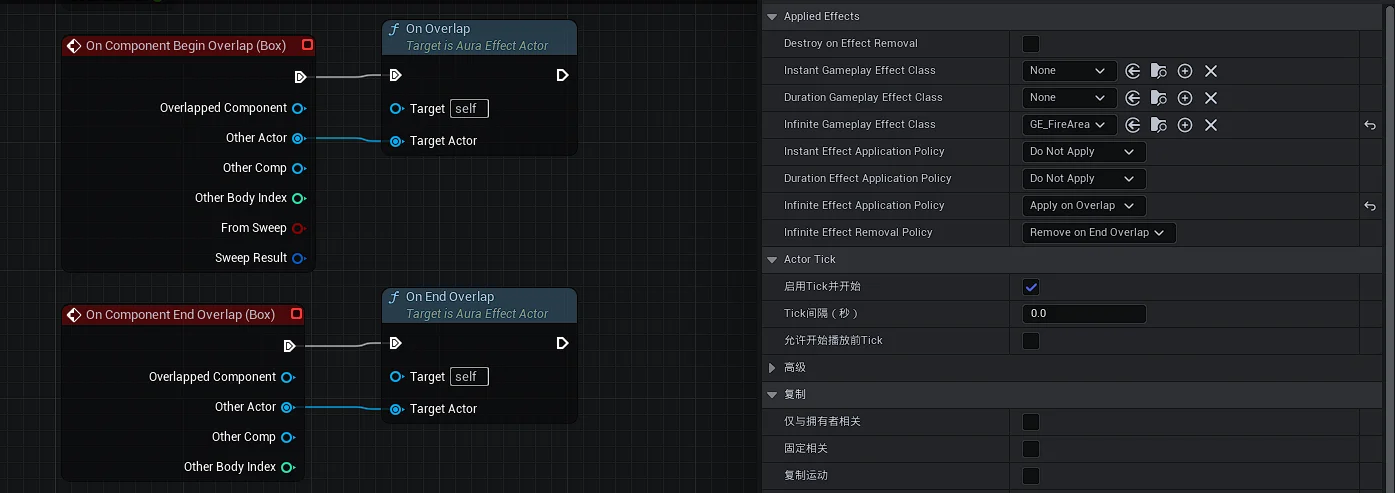

  6. 来到AuraEffectActor类中

    1. 声明枚举变量特效应用配置EEffectApplicationPolicy，并声明三个三种GE类型的枚举变量并设置上默认值。

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

      UENUM(BlueprintType)
enum class EEffectApplicationPolicy//使用enum class的好处是可以避免命名冲突和类型安全
{
	ApplyOnOverlap,
	ApplyOnEndOverlap,
	DoNotApply
};

UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	EEffectApplicationPolicy InstantEffectApplicationPolicy = EEffectApplicationPolicy::DoNotApply;

	UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	EEffectApplicationPolicy DurationEffectApplicationPolicy = EEffectApplicationPolicy::DoNotApply;

	UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	EEffectApplicationPolicy InfiniteEffectApplicationPolicy = EEffectApplicationPolicy::DoNotApply;

    2. 新建枚举变量特效移除配置EEffectRemovalPolicy，并只需要创建无限类型的GE枚举变量（因为其他两种会自动移除，并设置上默认值。

      1
2
3
4
5
6
7
8
9

      UENUM(BlueprintType)
enum class EEffectRemovalPolicy
{
	RemoveOnEndOverlap,
	DoNotRemove
};

UPROPERTY(EditAnywhere,BlueprintReadOnly,Category = "Applied Effects")
	EEffectRemovalPolicy InfiniteEffectRemovalPolicy = EEffectRemovalPolicy::RemoveOnEndOverlap;

    3. 创建布尔变量bDestroyOnEffectRemoval默认值为false

    4. 创建开始重叠和结束重叠函数

    1
2
3
4
5

    UFUNCTION(BlueprintCallable)
	void OnOverlap(AActor* TargetActor);

	UFUNCTION(BlueprintCallable)
	void OnEndOverlap(AActor* TargetActor);

43.Instant and Duration Application Policy
#

  1. 编写开始重叠和结束重叠时判断即时GE和持续GE应用的策略

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    void AAuraEffectActor::OnOverlap(AActor* TargetActor)
{
	InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnOverlap ? ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass) : nullptr;
	DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnOverlap ? ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass) : nullptr;
}

void AAuraEffectActor::OnEnd0verlap(AActor* TargetActor)
{
	InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass) : nullptr;
	DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass) : nullptr;
}

44.Infinite Effect Application and Removal
#

  1. TargetASC->ApplyGameplayEffectSpecToSelf这个函数会返回GE句柄
  2. 当应用了无限的GE时，我们需要存起来，同时存储这个GE对应的Actor，使两者对应起来，方便在应用多个无限GE时能准确的移除

    1. 在ApplyEffectToTarget函数中拿到ActiveEffectHandle激活的GE句柄，这是由TargetASC->ApplyGameplayEffectSpecToSelf(*GESpecHandle.Data.Get());返回的

      1

      FActiveGameplayEffectHandle ActiveGEHandle = TargetASC->ApplyGameplayEffectSpecToSelf(*GESpecHandle.Data.Get());

    2. 然后判断该应用的GE是不是无限的，是不是需要在结束重叠移除的，是的话需要存起来

      1
2
3
4
5
6
7
8
9

      // 4. 将GE应用到目标自己身上
	FActiveGameplayEffectHandle ActiveGEHandle = TargetASC->ApplyGameplayEffectSpecToSelf(*GESpecHandle.Data.Get());

	bool bIsInfinite = GESpecHandle.Data.Get()->Def.Get()->DurationPolicy == EGameplayEffectDurationType::Infinite;

	if (bIsInfinite && InfiniteEffectRemovalPolicy == EEffectRemovalPolicy::RemoveOnEndOverlap)
	{

	}

    3. 创建能一一对应激活的GE句柄和Actor里面的ASC的Map

      1

      TMap<FActiveGameplayEffectHandle,UAbilitySystemComponent*> ActiveGameplayEffects;

    4. 存起激活的激活的GE句柄h和对应的ASC

      1

      	ActiveGameplayEffects.Add(ActiveGEHandle,TargetASC);

    5. 添加应用无限GE的两个策略，

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

      void AAuraEffectActor::OnOverlap(AActor* TargetActor)
{
	if (InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnOverlap)ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass);
	if (DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnOverlap) ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass);
	if (InfiniteEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnOverlap) ApplyEffectToTarget(TargetActor,InfiniteGameplayEffectClass);
}

void AAuraEffectActor::OnEndOverlap(AActor* TargetActor)
{
	if (InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap) ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass);
	if (DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap)  ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass);
	if (InfiniteEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap) ApplyEffectToTarget(TargetActor,InfiniteGameplayEffectClass);
	}

    6. 在结束重叠的地方判断键值对中的ASC是否等于当前Actor的ASC，是的话移除对应GE

       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

      void AAuraEffectActor::OnEndOverlap(AActor* TargetActor)
{
	InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass) : nullptr;
	DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass) : nullptr;
	InfiniteEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,InfiniteGameplayEffectClass) : nullptr;
	if (InfiniteEffectRemovalPolicy == EEffectRemovalPolicy::RemoveOnEndOverlap)
	{
		UAbilitySystemComponent* TargetASC = UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(TargetActor);
		for (auto HandlePair :ActiveGEHandles)
		{
			if (TargetASC == HandlePair.Value)
			{
				TargetASC->RemoveActiveGameplayEffect(HandlePair.Key);
			}
		}
	}
}

    7. 同时移除Maps里相应的键值对

      1. 创建临时数组存需要在Map中移除的激活的GE句柄
      2. 遍历移除
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

      void AAuraEffectActor::OnEndOverlap(AActor* TargetActor)
{
	InstantEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,InstantGameplayEffectClass) : nullptr;
	DurationEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,DurationGameplayEffectClass) : nullptr;
	InfiniteEffectApplicationPolicy == EEffectApplicationPolicy::ApplyOnEndOverlap ? ApplyEffectToTarget(TargetActor,InfiniteGameplayEffectClass) : nullptr;
	if (InfiniteEffectRemovalPolicy == EEffectRemovalPolicy::RemoveOnEndOverlap)
	{
		UAbilitySystemComponent* TargetASC = UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(TargetActor);
		if (TargetASC == nullptr) return;

		TArray<FActiveGameplayEffectHandle> ActiveGEHandlesToRemove;
		for (auto HandlePair :ActiveGEHandles)
		{
			if (TargetASC == HandlePair.Value)
			{
				TargetASC->RemoveActiveGameplayEffect(HandlePair.Key);

				ActiveGEHandlesToRemove.Add(HandlePair.Key);//临时存储要删除的Handle
			}
		}
		for (auto Handle : ActiveGEHandlesToRemove)
		{
			ActiveGEHandles.FindAndRemoveChecked(Handle);//这是安全的删除方式
		}
	}
}

    8. 蓝图中设置并编写

      image 22.webp

    9. 设置GE

      image 23.webp

    10. 现在在多个重叠的火堆中，从其中一个出来，就会把所有都移除

    11. 一次只移除一个Stack的修改

      1

      TargetASC->RemoveActiveGameplayEffect(HandlePair.Key,1);

#

#

#

#

#

6.Gameplay Effects
#

7.Gameplay Tags
#

RPG Attributes
#

Attribute Menu
#

Gameplay Abilities
#

Ability Tasks
#

RPG Character Classes
#

Damage
#

Advanced Damage Techniques
#

Enemy Al
#

Enemy Melee Attacks
#

Enemy Ranged Attacks
#

Enemy Spell Attacks
#

Enemy Finishing Touches
#

Level Tweaks
#

Cost and Cooldown
#

Experience and Levelii
#

Attribute Points
#

Spell Menu
#

Combat Tricks
#

What a Shock
#

Passive Spells
#

Arcane Shards
#

Fire Blast
#

Saving Progress
#

Checkpoints
#

Map Entrance
#

Course Conclusion
#
