§ 1: CoopGame01-创建玩家

§ 2: 本文

CoopGame02-武器1
#

导入武器相关资产
#

下载源文件,密码:zmingu
导入CoopGame\Content\Weapons文件夹到项目Content目录

创建并附加武器到角色身上
#

创建武器类
#

创建武器C++类SWeapon,继承自Actor,并初始化武器的骨骼网格体。

在 SWeapon.h 中声明武器的骨骼网格体组件

1
2
3
//武器的骨骼网格体
UPROPERTY(VisibleAnywhere,BlueprintReadOnly,Category="Weapon")
class USkeletalMeshComponent* SKMeshComp;

在 SWeapon.cpp 中的构造函数中初始化武器的骨骼网格体组件

1
2
3
4
5
ASWeapon::ASWeapon()
{
	SKMeshComp = CreateDefaultSubobject<USkeletalMeshComponent>(TEXT("SKMeshComp"));
	RootComponent = SKMeshComp;
}

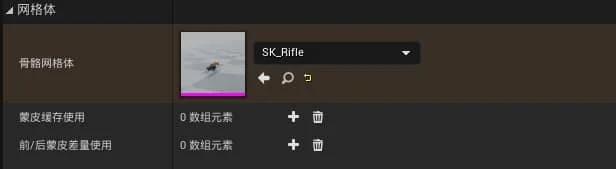

创建继承SWeapon武器类的蓝图类BP_SWeapon，并选择设置武器的骨骼网格体SK_Rifle.

为角色生成武器
#

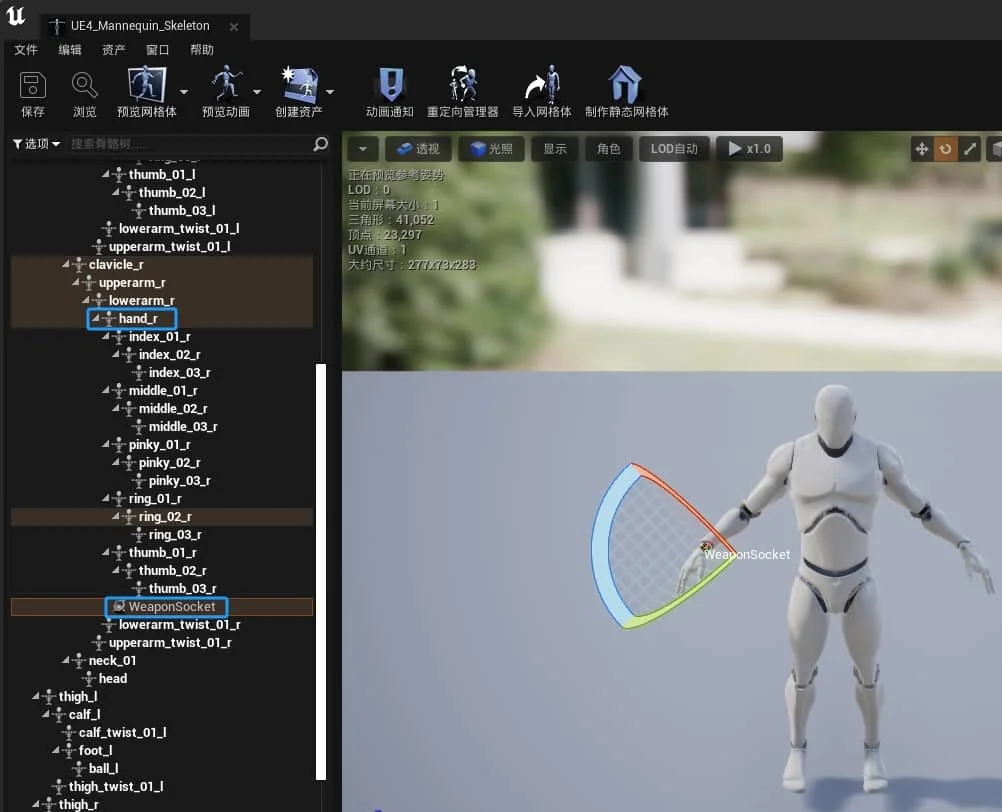

在角色骨骼的hand_r右键添加名为WeaponSocket武器的骨骼插槽。

在SCharacter编写代码将武器生成到玩家手上的名为WeaponSocket的插槽上。

在 SCharacter.h 中声明需要添加到角色身上的武器类和插槽名

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
//当前武器类
UPROPERTY(BlueprintReadOnly)
class ASWeapon* CurrentWeapon;

//需要生成并添加给角色的武器类
UPROPERTY(EditDefaultsOnly, Category = "Player")
TSubclassOf<ASWeapon> StarterWeaponClass;

//用来放武器的插槽名
UPROPERTY(VisibleDefaultsOnly, Category = "Player")
FName WeaponAttachSocketName;

在 SCharacter.cpp 中生成武器并附加到角色身上

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*引入武器类*/
#include "SWeapon.h"

/*在ASCharacter()构造函数中添加*/
//玩家骨骼上的武器插槽名
WeaponAttachSocketName = "WeaponSocket";

/*在BeginPlay()函数中添加*/
/*
* 生成默认的武器。
*/
//设置生成参数。
FActorSpawnParameters SpawnParams;
SpawnParams.SpawnCollisionHandlingOverride = ESpawnActorCollisionHandlingMethod::AlwaysSpawn;
//生成当前武器。
CurrentWeapon = GetWorld()->SpawnActor<ASWeapon>(StarterWeaponClass, FVector::ZeroVector, FRotator::ZeroRotator, SpawnParams);
if (CurrentWeapon)
{
	//如果当前武器已经有了，设置武器拥有者为当前玩家，将武器依附到武器插槽。
	CurrentWeapon->SetOwner(this);
	CurrentWeapon->AttachToComponent(GetMesh(), FAttachmentTransformRules::SnapToTargetNotIncludingScale, WeaponAttachSocketName);
}

在角色蓝图类中设置默认值，将要生成的武器类StarterWeaponClass的类默认值设为BP_SWeapon

调整武器位置
#

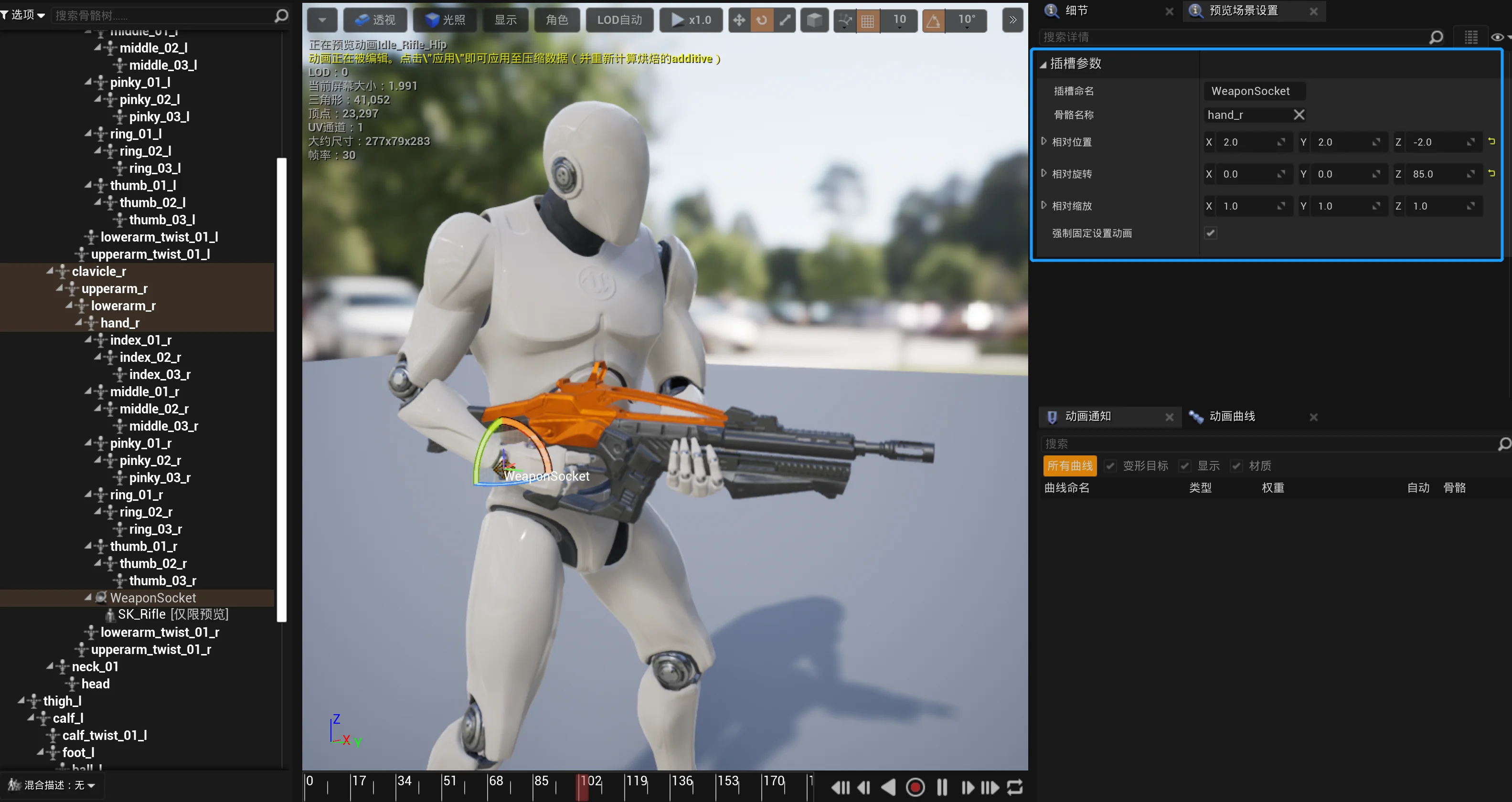

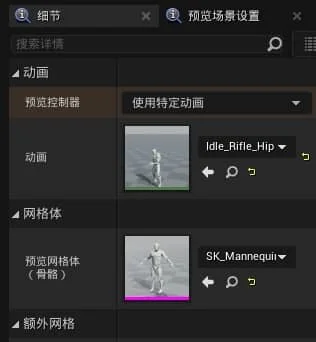

在人物骨骼的武器骨骼插槽WeaponSocket右键添加预览资产SK_Rifle，在右侧选择预览动画选Idle_Rifle_Hip
调整插槽位置使武器位置正确 , 可直接使用如图参数。

让武器能够开火
#

在武器类SWeapon中编写开火函数

在SWeapon.h中声明开火函数

1
2
3
//开火函数
UFUNCTION(BlueprintCallable,Category="Weapon")
void Fire();

在SWeapon.cpp中定义开火函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
/*引入绘制调试射线助手类*/
include "DrawDebugHelpers.h"

/*定义Fire()函数*/
void ASWeapon::Fire()
{
	AActor* WeaponOwner= GetOwner();
	if (WeaponOwner)
	{
		/*
		 * 弹道的起点和终点
		 */
		FVector EyeLocation;
		FRotator EyeRotator;
		//弹道起点 = 玩家摄像头位置
		Cast<APawn>(WeaponOwner)->GetActorEyesViewPoint(EyeLocation,EyeRotator);
		//弹道终点 = 起点位置 + （方向 * 距离）
		FVector TraceEnd = EyeLocation + (EyeRotator.Vector() * 1000);

		/*
		 *打击和碰撞
		 */
		//打击结果（里面能存储射线打击到的一些信息）
		FHitResult Hit;
		//查询参数
		FCollisionQueryParams QueryParams;
		//查询参数设置忽略武器自身和拥有武器的玩家
		QueryParams.AddIgnoredActor(this);
		QueryParams.AddIgnoredActor(WeaponOwner);
		//查询参数启用复合追踪
		QueryParams.bTraceComplex = true;
		//判断是否弹道射线打到东西，单射线查询通道（打击结果，射线开始位置，射线结束位置，碰撞通道，查询参数）
		bool bHit = GetWorld()->LineTraceSingleByChannel(Hit,EyeLocation,TraceEnd,ECC_Visibility,QueryParams);
		//如果射线打到东西
		if (bHit)
		{
			//处理击中事件,待编写
		}
		//把射线检测绘制出来
		DrawDebugLine(GetWorld(),EyeLocation,TraceEnd,FColor::Red,false,1,0,1);
	}
}

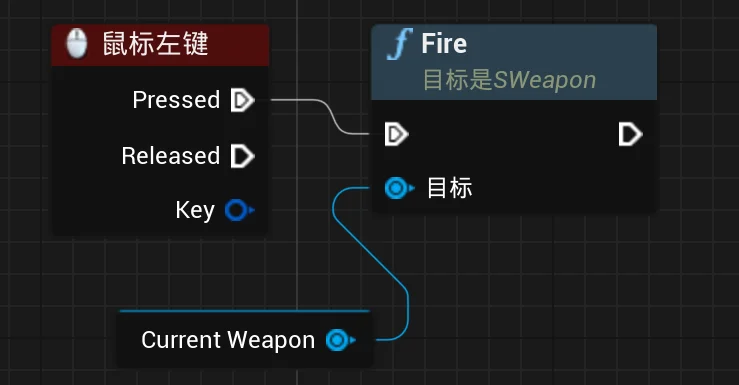

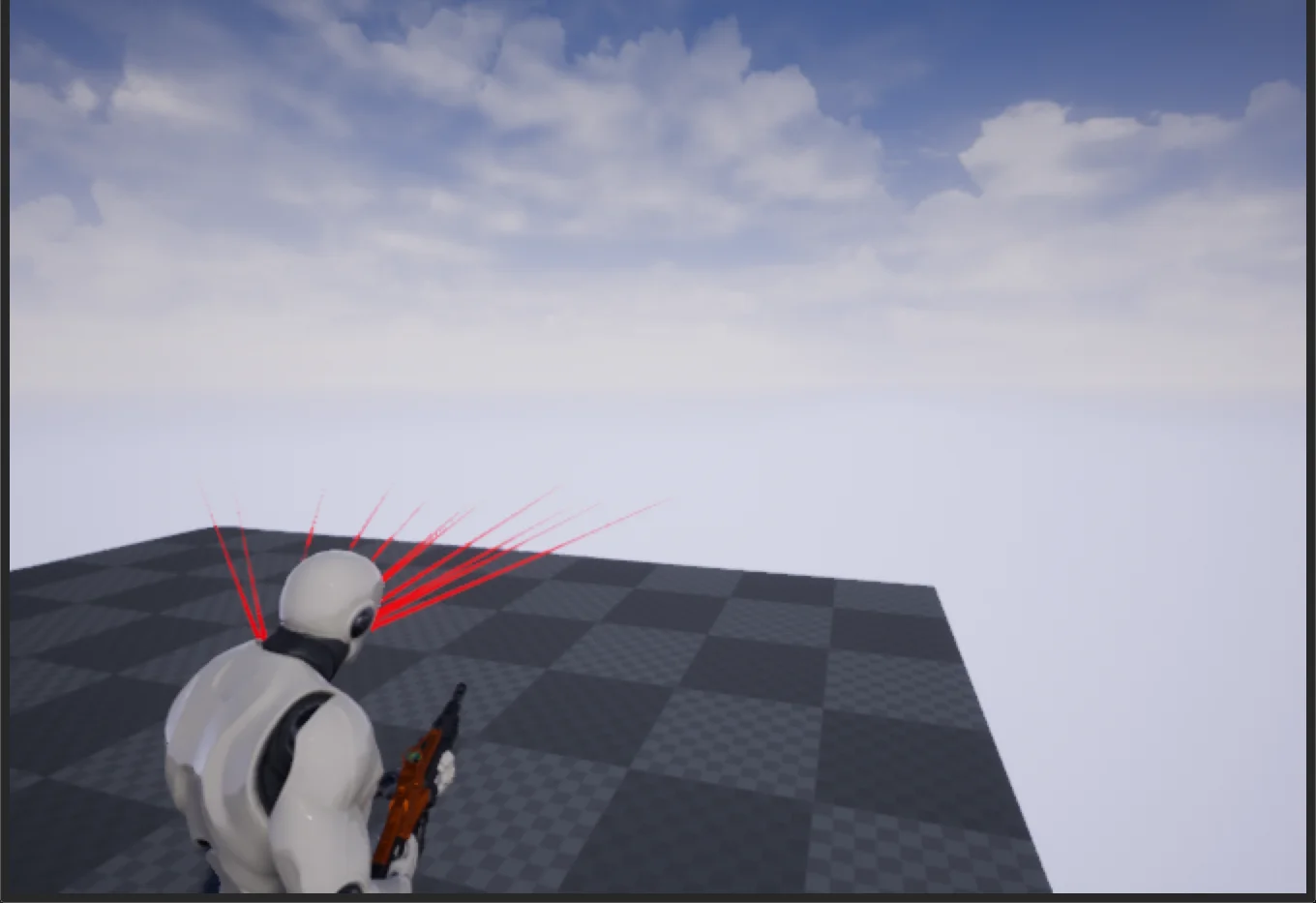

在角色蓝图BP_SCharacter使用鼠标左键事件调用武器的开火函数，此时开火可见从玩家身上摄像机发出的射线。(右键搜索CurrentWeapon变量,从该变量调用Fire()函数)

使开火产生伤害
#

在武器类中添加伤害类型变量

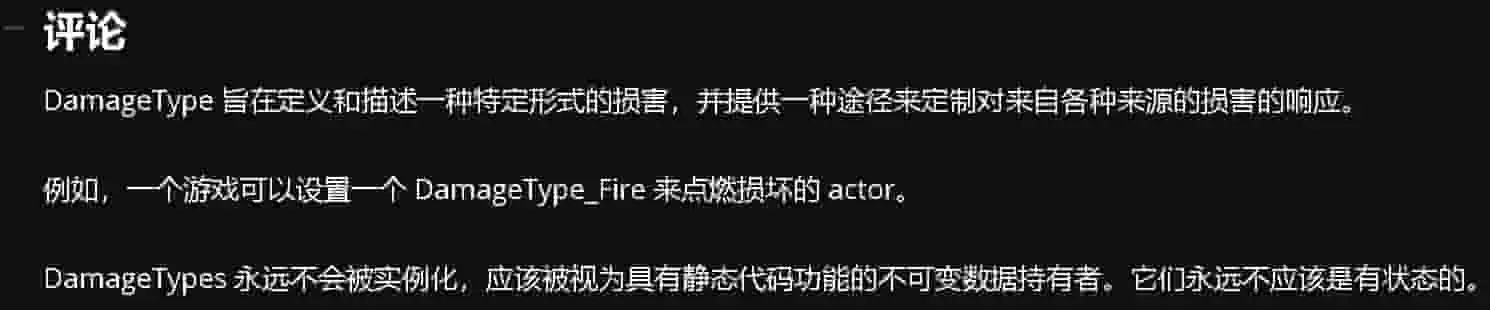

伤害类型介绍:

在SWeapon.h中声明伤害类型

1
2
3
//伤害类型
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
TSubclassOf<UDamageType> DamageType;

在SWeapon.cpp的开火函数中应用伤害

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
//导入库函数头文件
#include "Kismet/GameplayStatics.h"


/*补充射线击中需要处理的事件*/

//如果射线打到东西
if (bHit)
{
	//应用点状伤害(被伤害的Actor，要应用的基础伤害，受击方向，描述命中的碰撞或跟踪结果，照成伤害的控制器（例如射击武器的玩家的控制器）,实际造成伤害的Actor,伤害类型)
	UGameplayStatics::ApplyPointDamage(Hit.GetActor(),20,EyeRotator.Vector(),Hit,WeaponOwner->GetInstigatorController(),this,DamageType);
}

调一下角色身上的弹簧臂的位置，参数如图，让待会更好观察并测试代码结果.

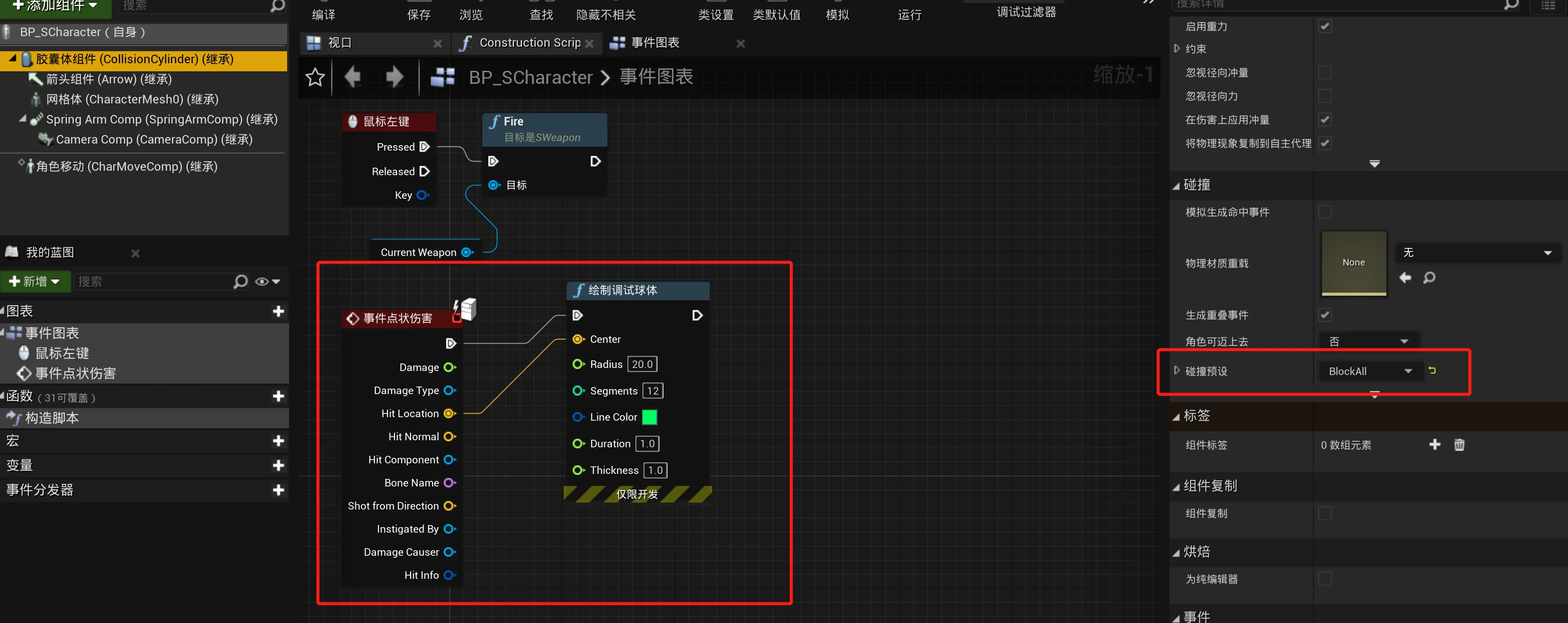

在角色蓝图类BP_SCharacter，添加事件点状伤害并绘制调试球体，将网格体碰撞预设设置为BlockAll

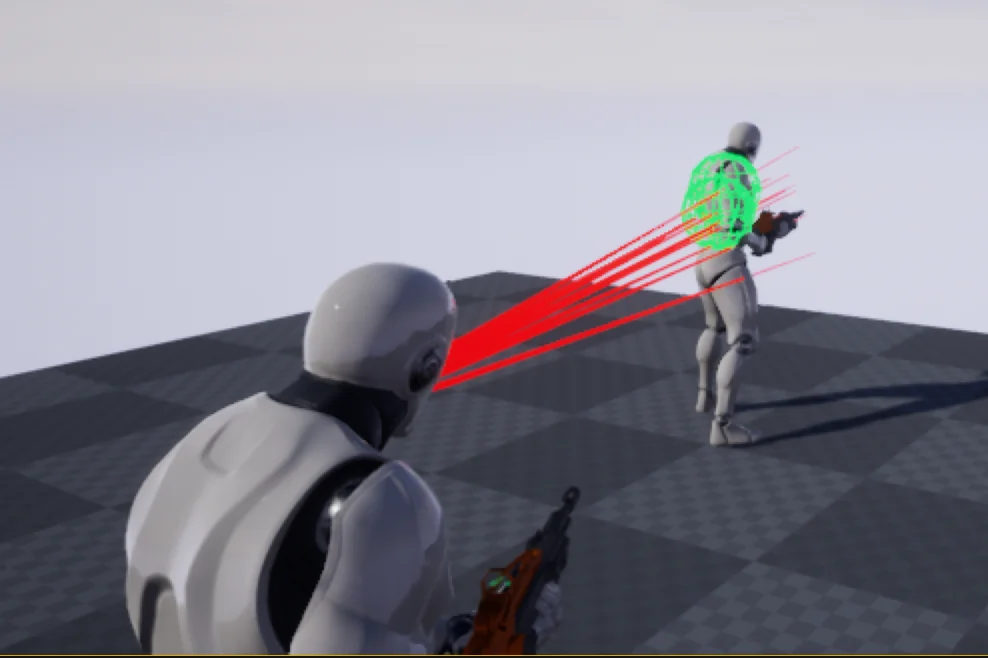

拖入一个BP_SCharacter到场景中, 用于测试, 如果没问题能看到如图射击到人会产生调试球 , 说明我们已经打出伤害了.

添加武器开火特效
#

枪口特效和击中特效
#

导入之前项目下载的武器特效资产 , 目录为WeaponEffects,并编写SWeapon武器类。

在SWeapon.h中声明枪口的插槽名，枪口发生的特效，击中物体的特效

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
//枪骨骼上的枪口骨骼名
UPROPERTY(VisibleDefaultsOnly,BlueprintReadOnly,Category="Weapon")
FName MuzzleSocketName;

//枪口特效
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
class UParticleSystem* MuzzleEffect;

//击中特效
UPROPERTY(EditDefaultsOnly,BlueprintReadOnly,Category="Weapon")
class UParticleSystem* ImpactEffect;

在SWeapon.cpp定义枪口插槽名，以及在Fire()中处理生成特效逻辑

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
/*引入特效相关头文件*/
#include "Kismet/GameplayStatics.h"

/*ASWeapon()构造函数设置枪口骨骼的插槽名*/
MuzzleSocketName = "MuzzleSocket";

/*Fire()函数的if(WeaponOwner)判断最末尾添加*/
if (MuzzleEffect)
{
	//生成特效并附加到组件上的某个骨骼上,参数为(粒子特效，要依附的组件，生成的命名点)
	UGameplayStatics::SpawnEmitterAttached(MuzzleEffect,SKMeshComp,MuzzleSocketName);
}
if (ImpactEffect)
{
	//在生成特效在某个位置,参数为（生成的世界，粒子特效，世界位置，世界旋转）——SpawnEmitterAtLocation有三个重载。
	UGameplayStatics::SpawnEmitterAtLocation(GetWorld(),ImpactEffect,Hit.ImpactPoint,Hit.ImpactPoint.Rotation());
}

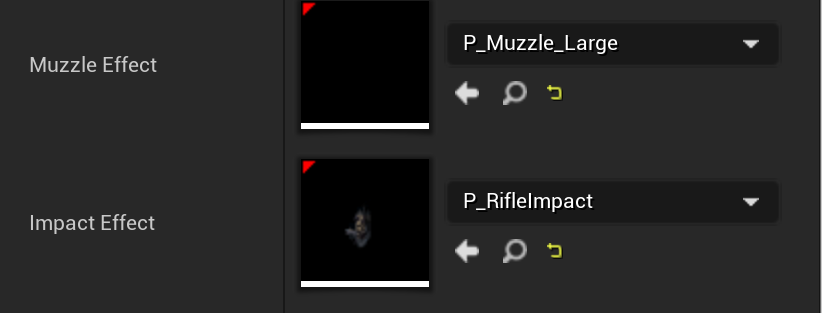

BP_SWeapon蓝图类设置特效的默认值如下，并测试。

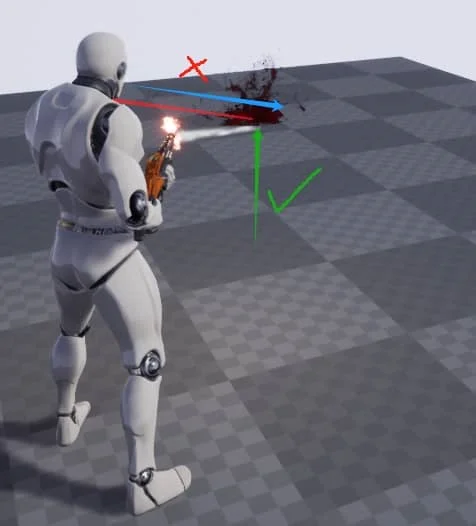

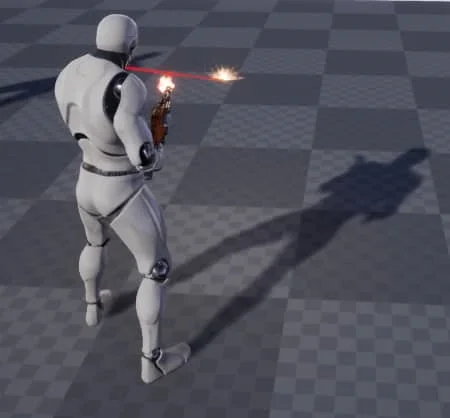

攻击地板,可以看到已经有了枪口特效和击中特效,其中我们会发现奇怪的问题,射线检测是从角色上发射出来的,这明显是不对,需要修改成从摄像机(也就是我们作为玩家看的方向)发射,在后面编写弹道特效的同时会进行修改.

弹道特效
#

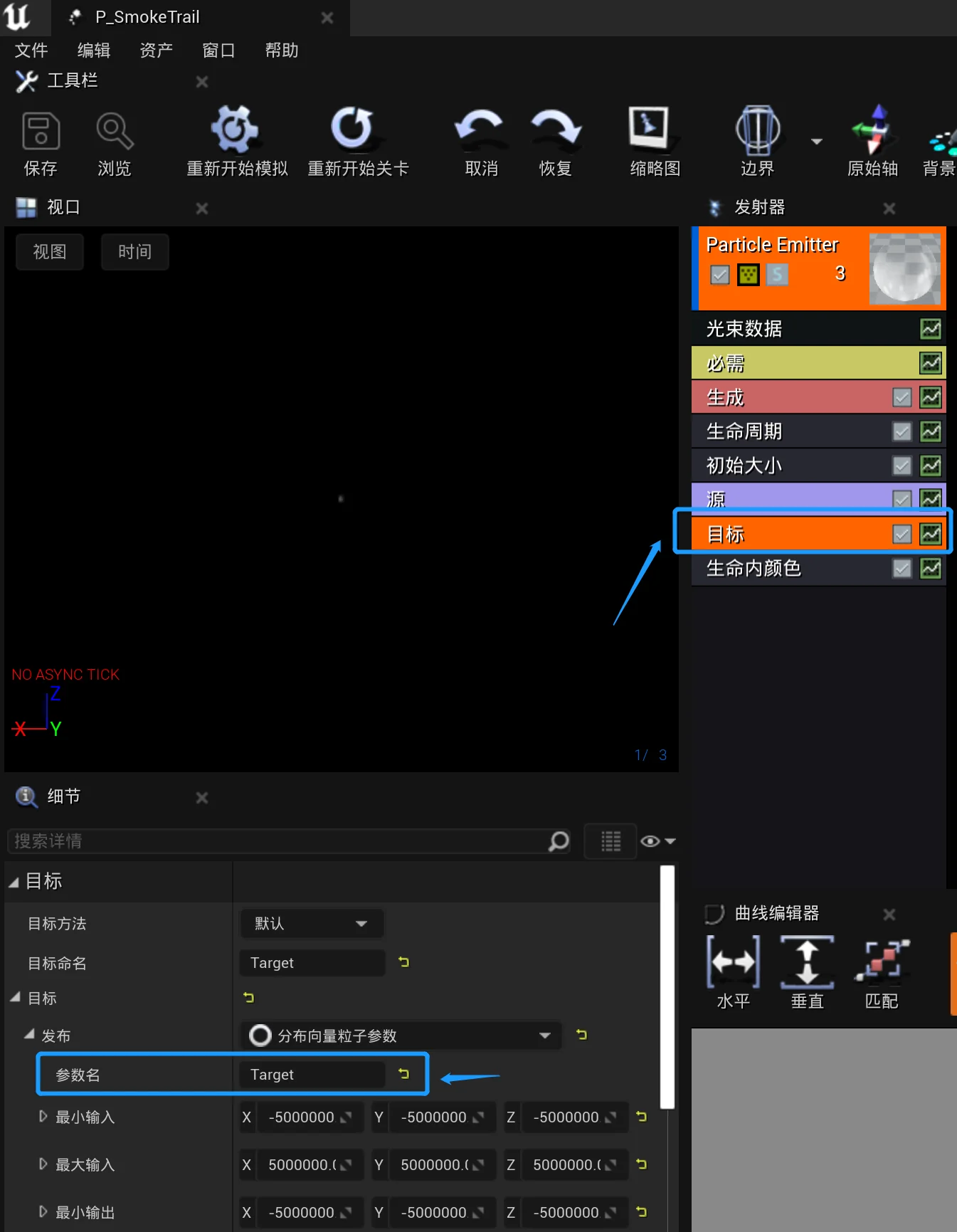

先修改下弹道特效粒子P_SmokeTrail的参数名为Target(光束粒子发射器)

为武器类添加弹道特效

在SWeapon.h中声明弹道特效和弹道特效的追踪目标名

1
2
3
4
5
6
7
//弹道特效
UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, Category = "Weapon")
UParticleSystem* TracerEffect;

//弹道特效参数名
UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, Category = "Weapon")
FName TracerTargetName;

在SWeapon.cpp中的构造函数中定义弹道特效追踪目标名, 添加生成弹道特效逻辑

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
/*引入粒子组件*/
#include "Particles/ParticleSystemComponent.h"

/*ASWeapon()构造函数设置枪口骨骼的插槽名*/
TracerTargetName= "Target";

/*Fire()函数的if(WeaponOwner)判断中添加*/
//获得枪口插槽位置。
FVector MuzzleSocketLocation = SKMeshComp->GetSocketLocation(MuzzleSocketName);
//枪口生成特效并拿到特效组件实例。
UParticleSystemComponent* TracerComp = UGameplayStatics::SpawnEmitterAtLocation(GetWorld(),TracerEffect,MuzzleSocketLocation);
if (TracerComp)
{
	//在此粒子组件上设置命名矢量实例参数。
	TracerComp->SetVectorParameter(TracerTargetName,TraceEnd);
}

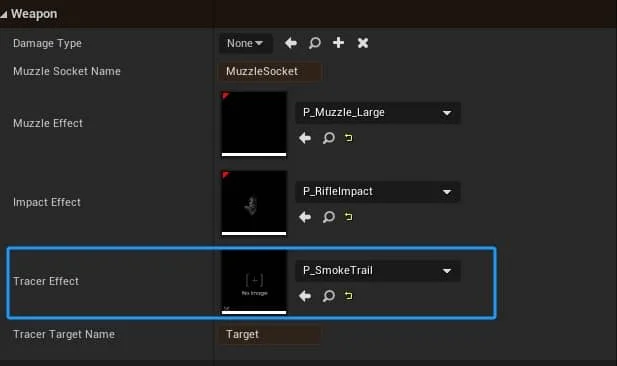

为武器BP_SWeapon蓝图类设置上弹道特效默认值.
改变一下射线发射的初始位置.
- 可以看到我们调用的GetActorEyesViewPoint()获取的位置是在角色上方加上BaseEyeHeight的值的位置,我们要修改成玩家摄像机位置.

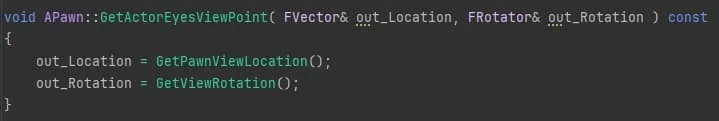

- 这是父类APawn的函数:

在角色类SCharacter中重写GetPawnViewLocation()函数

在SCharacter.h中声明要重写的函数

1
    virtual FVector GetPawnViewLocation() const override;

在ASCharacter.cpp重写函数, 让其返回相机组件的位置, 测试完成功后注释掉之前的debug射线

1
2
3
4
5
6
7
8
FVector ASCharacter::GetPawnViewLocation() const
{
	if (CameraComp) return CameraComp->GetComponentLocation();
	return Super::GetPawnViewLocation();
}

/*找到Fire()中的debug射线, 使待会观察弹道特效更明显*/
//DrawDebugLine(GetWorld(), EyeLocation, TraceEnd, FColor::Red, false, 1, 0, 1);

添加武器准星
#

新建UI目录,新建控件蓝图,命名WBP_Crosshair.

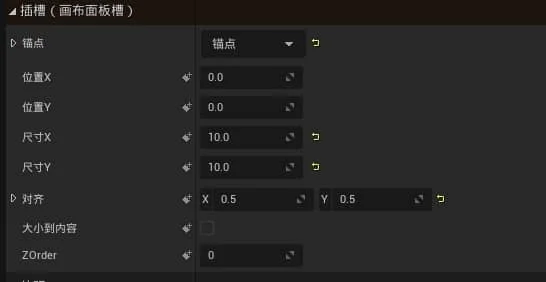

拖入image图片控件,锚点设置为中心,其他设置如下.
在角色蓝图BP_SCharacter中的BeginPlayer事件编写逻辑,将控件添加到视口

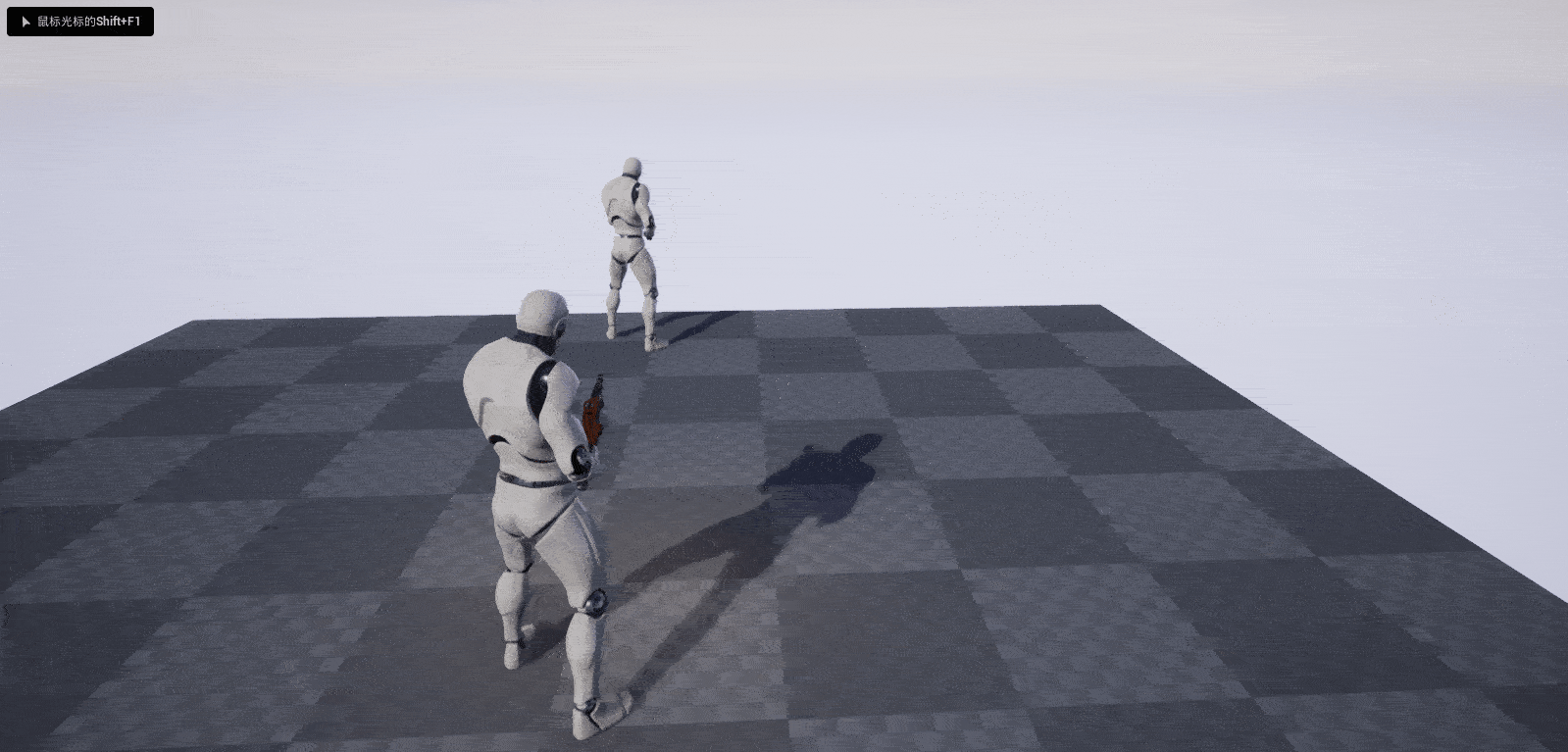

该篇运行效果
#

挑战：制作榴弹发射器
#

创建继承SWeapon的C++类SProjectileWeapon,重写Fire()函数

将SWeapon.h的Fire()函数修改为虚函数

1
2
UFUNCTION(BlueprintCallable,Category="Weapon")
virtual void Fire();

在SProjectileWeapon.h类中声明重写Fire()函数, 声明生成的子弹类

1
2
3
4
5
protected:
virtual void Fire() override;

UPROPERTY(EditDefaultsOnly,Category="ProjectileWeapon")
TSubclassOf<AActor> ProjectileClass;//生成的子弹类

在SProjectileWeapon.cpp的Fire()中重写生成榴弹的逻辑

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
void ASProjectileWeapon::Fire()
{
	Super::Fire();

	AActor* WeaponOwner = GetOwner();
	if (WeaponOwner)
	{
		FVector EyeLocation;
		FRotator EyeRotator;
		WeaponOwner->GetActorEyesViewPoint(EyeLocation, EyeRotator);

		//获取枪口位置
		FVector MuzzleLocation = SKMeshComp->GetSocketLocation(MuzzleSocketName);

		//生成参数
		FActorSpawnParameters SpawnParams;
		SpawnParams.SpawnCollisionHandlingOverride = ESpawnActorCollisionHandlingMethod::AlwaysSpawn;

		if (ProjectileClass)
		{
			GetWorld()->SpawnActor<AActor>(ProjectileClass, MuzzleLocation, EyeRotator, SpawnParams);
		}
	}
}

创建蓝图类BP_GrenadeLauncher,继承SProjectileWeapon类,设置该蓝图类的网格体为Launcher
并将该骨骼网格体Launcher的骨骼Launcher_Skeleton的插槽名MuzzleFlashSocket改为MuzzleSocket
创建子弹类蓝图BP_GrenadeProjectile继承Actor类,并添加发射物移动组件ProjectileMovement,设置初始和最大速度为2000,勾选应反弹
- 添加组件球体,并作为根组件,缩放为0.25,勾选模拟物理

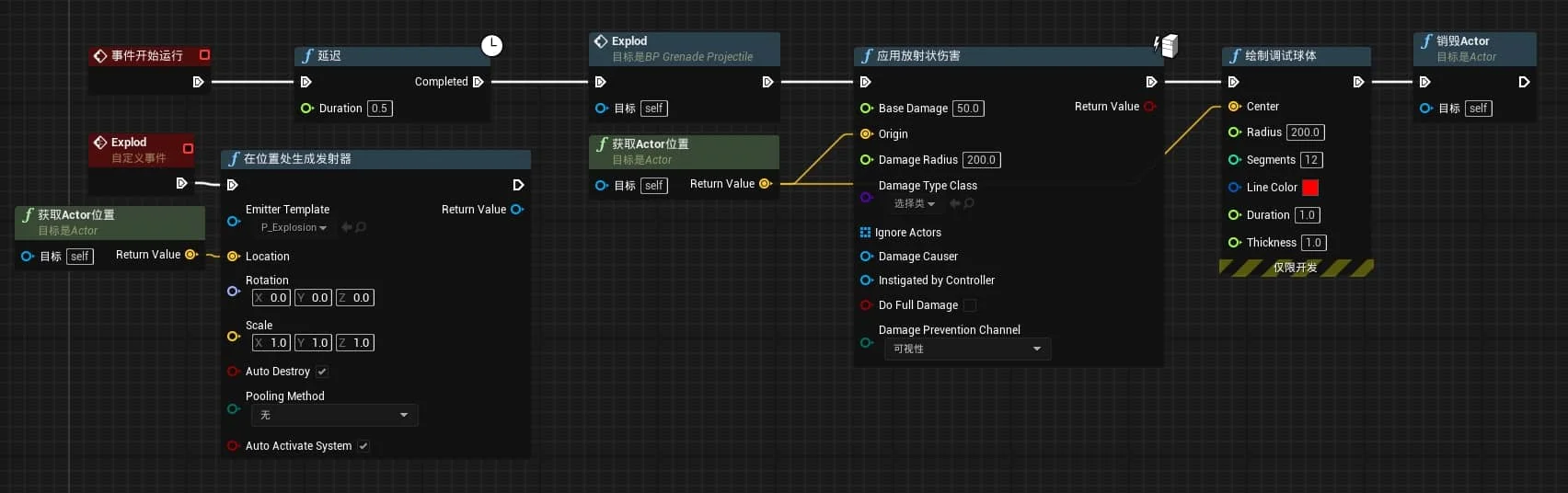

- 在BeginPlay事件中编写特效和伤害代码

可以直接复制下面的蓝图 , 然后粘贴到你的编辑器哦

设置BP_GrenadeLauncher的类默认值Projectile Class发射物类为BP_GrenadeProjectile
在BP_SCharacter角色类中的类默认值中设置要生成的武器类Starter Weapon Class从之前的步枪改成改为榴弹发射器类BP_GrenadeLauncher

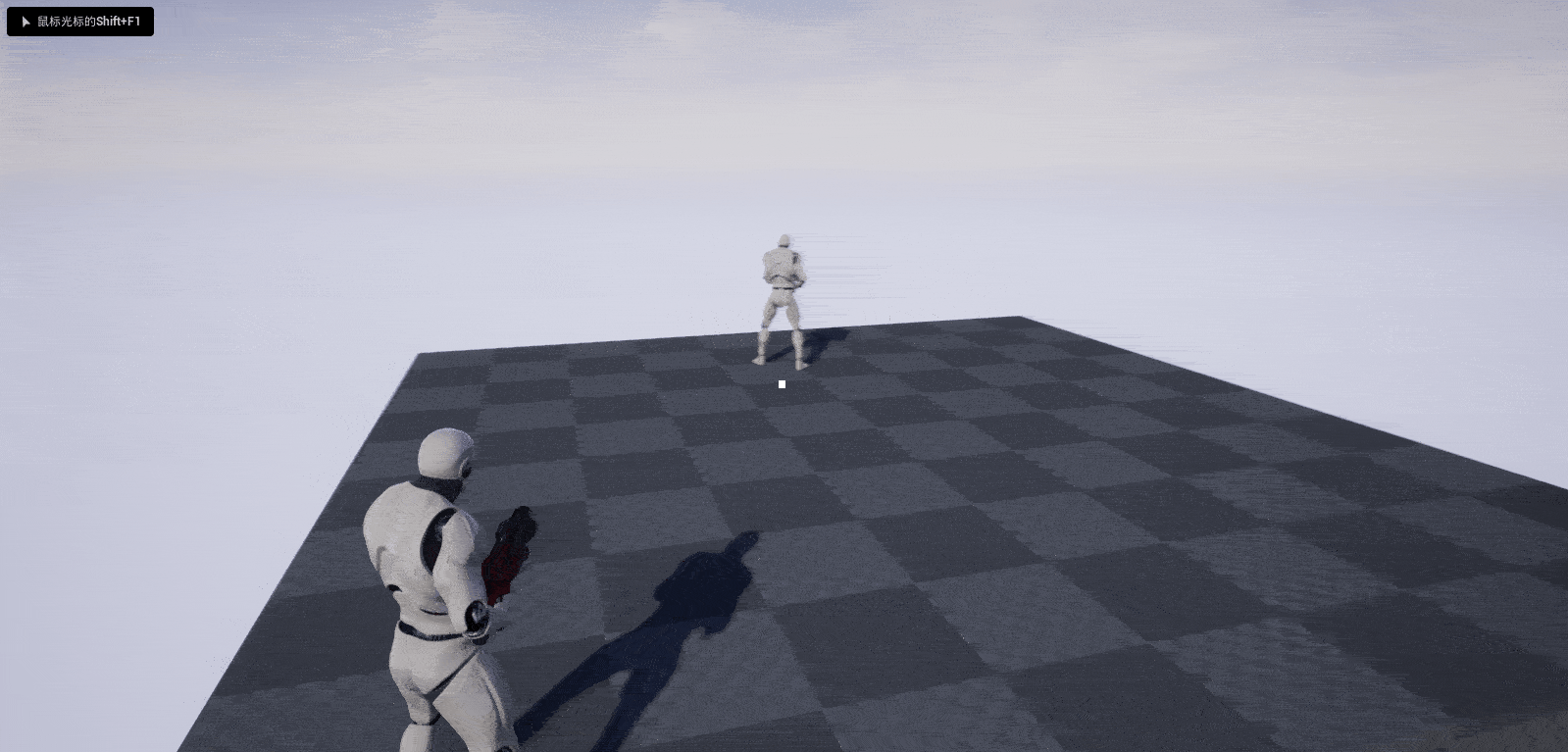

测试结果
